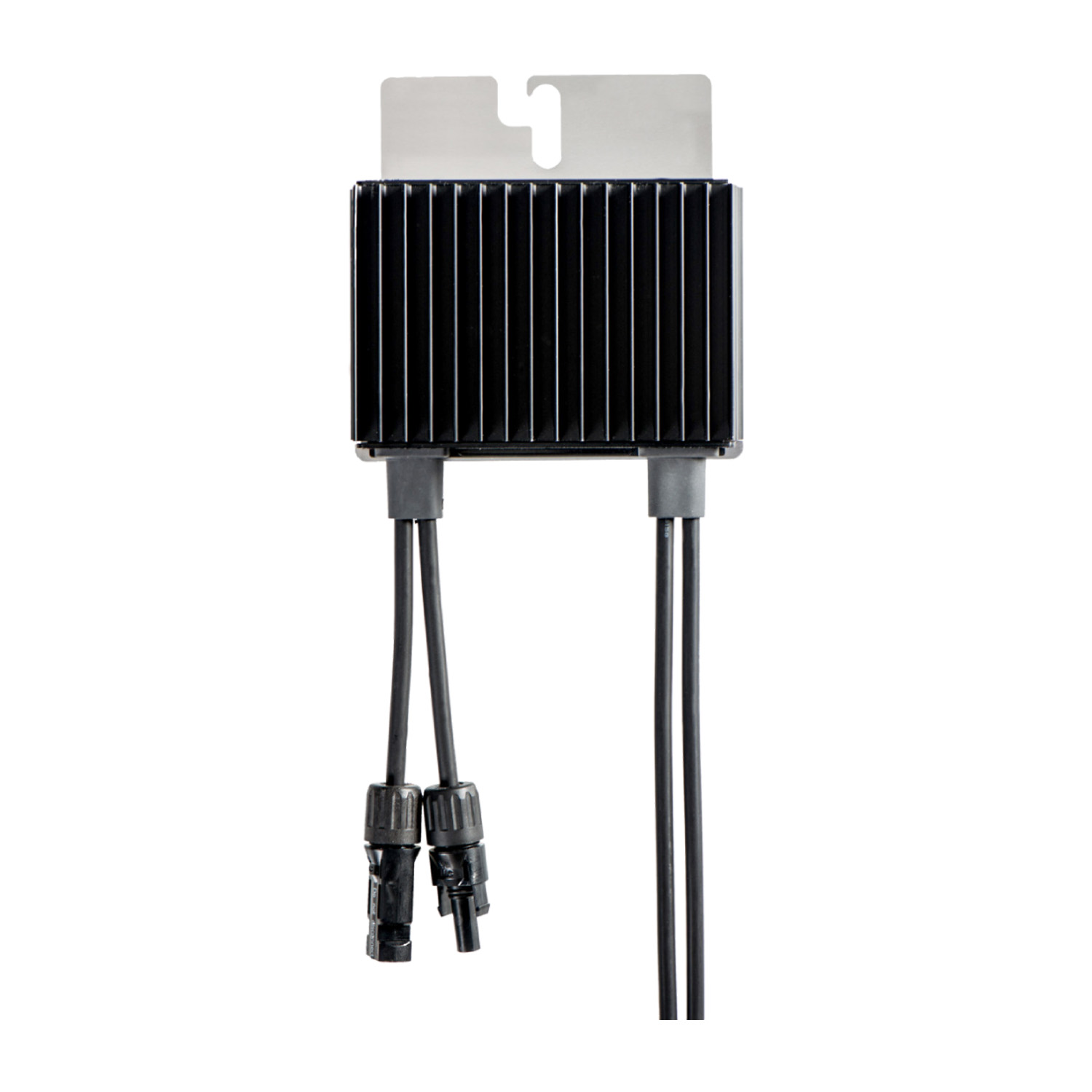

Optymalizator - SOLAREDGE - S500B - 1GM4MBM - long cable F250E20

Optymalizacja na poziomie modułu z długim przewodem wyjściowym

Optymalizator SolarEdge S500B 1GM4MBM to modułowy optymalizator mocy zaprojektowany do pracy z falownikami SolarEdge w instalacjach mieszkaniowych i komercyjnych. Wersja z długim przewodem wyjściowym ułatwia prowadzenie okablowania w rzędach modułów montowanych na szynie, skracając czas instalacji i ograniczając potrzebę dodatkowych przedłużeń. Urządzenie pracuje w zakresie MPPT 12,5 - 105 V DC przy absolutnym maksymalnym napięciu wejściowym 125 V DC i znamionowej mocy wejściowej 500 W.

Budowa i montaż

Obudowa o wymiarach szerokość 129 mm, głębokość 45 mm i wysokość 165 mm wykonana jest z materiału UL94 V-0 odpornego na promieniowanie UV. Stopień ochrony IP68/NEMA6P oraz zakres temperatur pracy od -40 do +85 °C pozwalają na montaż na zewnątrz bez dodatkowej osłony. Złącza wejściowe i wyjściowe MC4, z wejściowym przewodem 0,1 m i wyjściowym przewodem dodatnim 2,3 m oraz ujemnym 0,10 m, upraszczają okablowanie wzdłuż rzędu. Sposób mocowania do szyny i montaż jedną śrubą przyspieszają instalację, a masa 0,808 kg nie obciąża konstrukcji wsporczej. Wersja 1GM4MBM ma wspornik wygięty, co ułatwia dopasowanie do profilu montażowego.

Parametry pracy i bezpieczeństwo

Maksymalna wydajność 99,5 % i ważona wydajność 98,6 % minimalizują straty energetyczne, a maksymalne prądy wejściowy i wyjściowy 15 A oraz maksymalne napięcie wyjściowe 80 V zapewniają stabilną pracę w łańcuchu. Optymalizator umożliwia wyłączanie napięcia na poziomie modułu do bezpiecznego poziomu 1 V DC, co zwiększa bezpieczeństwo instalatora i służb ratowniczych. Funkcja wykrywania nieprawidłowego zachowania złączy PV wspiera szybką diagnostykę anomalii. Urządzenie spełnia wymagania bezpieczeństwa IEC62109-1 klasa II, UL1741 oraz VDE-AR-E 2100-712:2013-05 w zakresie bezpieczeństwa przeciwpożarowego. Kompatybilność elektromagnetyczna obejmuje FCC część 15 klasa B, IEC61000-6-2, IEC61000-6-3, CISPR11, EN-55011. Maksymalne dopuszczalne napięcie systemu 1000 V DC i kategoria przepięciowa II pozwalają na budowę długich stringów.

Zastosowanie i korzyści w instalacji

Optymalizacja na poziomie modułu eliminuje straty wynikające z niedopasowania parametrów modułów oraz częściowego zacienienia, co w praktyce może zwiększyć uzysk energii nawet o 25 % w warunkach zacienienia. Monitoring mocy każdego panelu z osobna pozwala na identyfikację spadków wydajności i szybszą reakcję serwisową. Elastyczny projekt systemu umożliwia swobodne rozmieszczenie modułów i lepsze wykorzystanie dostępnej powierzchni dachu lub fasady. Kompatybilność z modułami dwustronnymi pozwala wykorzystać światło odbite i zwiększyć produkcję. Gwarancja 25 lat potwierdza trwałość rozwiązania w warunkach zewnętrznych.
