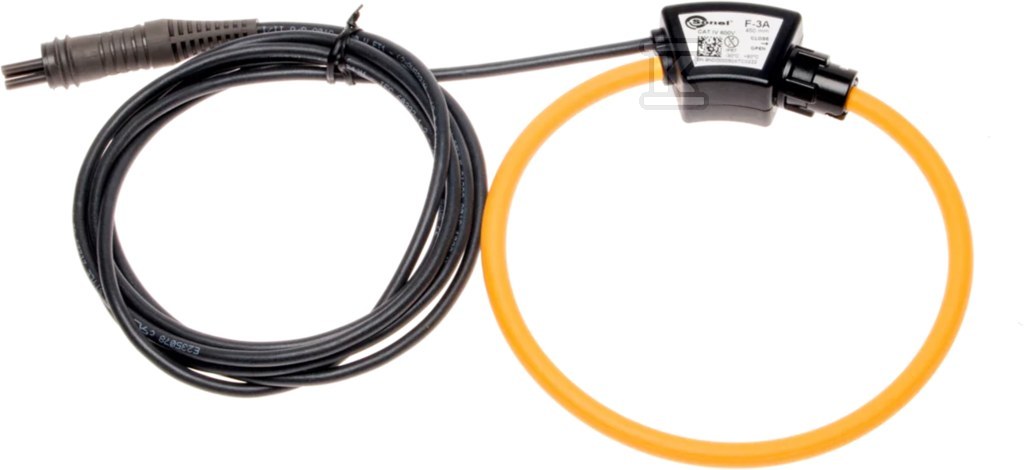

Cęgi elastyczne F-3A (fi 120 mm) WACEGF3AOKR

Elastyczna cewka Rogowskiego do pomiaru prądu przemiennego w trudnych warunkach

Elastyczna cewka Rogowskiego pozwala na pomiar prądu przemiennego bez konieczności rozłączania przewodu i bez użycia sztywnych cęgów. Konstrukcja w formie giętkiego pierścienia umożliwia założenie na wiązki przewodów, szyny zbiorcze i inne miejsca, gdzie tradycyjne cęgi nie mają dostępu. W pomiarach prądu przemiennego cewka podłącza się bezpośrednio do miernika, a do badań rezystancji uziemienia współpracuje z dodatkowym adapterem ERP-1. Zakończenie wtykiem 5-pinowym zapewnia bezpośrednie połączenie z analizatorami jakości zasilania.

Zastosowanie i kompatybilność z miernikami

Cęgi F-3A są przeznaczone do pracy z analizatorami serii PQM oraz miernikami MPI-530 i MRU-200. Wtyk 5-pinowy jest dopasowany do gniazd tych urządzeń, a sygnał wyjściowy jest gotowy do odczytu bez dodatkowej kalibracji. Strzałka umieszczona na zapięciu wskazuje kierunek przepływu prądu, co jest istotne przy pomiarze mocy i zachowaniu właściwej orientacji cewki względem źródła i odbiornika. Dzięki temu instalator uzyskuje poprawny znak mocy bez dodatkowych korekt.

W praktyce elastyczna forma sprawdza się tam, gdzie przewody są ułożone w wiązkach, prowadzone w rurach lub osłonięte osprzętem uniemożliwiającym założenie cęgów sztywnych. Cewka nie wymaga demontażu instalacji, co skraca czas pomiaru i ogranicza ryzyko uszkodzenia izolacji.

Parametry pracy i budowa

Cewka pracuje w zakresie częstotliwości 40 Hz…10 kHz i jest przeznaczona do pomiaru prądu przemiennego True RMS. Prąd znamionowy wynosi 3000 A AC, a chwilowy prąd przeciążeniowy sięga 10 kA AC. Minimalny prąd możliwy do pomiaru to 3 A, co pozwala na rejestrację zarówno obciążeń roboczych, jak i niewielkich poborów. Poziom sygnału wyjściowego to 38,8 µV / 1 A.

Obwód cewki wynosi około 45 cm, co odpowiada maksymalnej średnicy obejmowanego przewodnika 120 mm. Długość przewodu sygnałowego to 2,2 m, zakończonego wtykiem do gniazda miernika. Minimalna dokładność podstawowa wynosi około 1 %. Kategoria pomiarowa to IV 600 V, a stopień ochrony obudowy IP67 zapewnia odporność na pył i zachlapanie podczas pracy w terenie.

Konstrukcja nie wymaga zasilania bateryjnego, a sygnał jest proporcjonalny do mierzonego prądu. Cewka jest lekka, z masą netto około 0,16 kg, co ułatwia manipulację w trudno dostępnych miejscach.

Praktyczne korzyści dla instalatora

• Pomiar bez rozłączania obwodu i bez zdejmowania izolacji, co przyspiesza diagnostykę instalacji.
• Możliwość założenia na wiązki i szyny, gdzie cęgi sztywne nie wchodzą.
• Bezpośrednia współpraca z analizatorami PQM, MPI-530 i MRU-200 oraz z adapterem ERP-1 do pomiaru rezystancji uziemienia.
• Jasne oznaczenie kierunku prądu na zapięciu, co eliminuje błędy przy pomiarze mocy.
• Odporność na warunki terenowe dzięki klasie IP67 i kategorii pomiarowej IV 600 V.
• Szybkie założenie i zdjęcie dzięki elastycznemu pierścieniowi o obwodzie 45 cm.
