Cęgi elastyczne (fi 290 cm) F-2AHD WACEGF2AHDOKR

Pomiar prądu przemiennego w trudno dostępnych instalacjach bez rozłączania przewodów

Pomiar dużych prądów AC w miejscach, gdzie tradycyjne cęgi twarde nie mają dostępu, wymaga rozwiązania, które obejmie przewód bez jego odsłaniania. Elastyczna cewka Rogowskiego pozwala nałożyć obwód pomiarowy wokół izolowanego kabla, szyny lub wiązki przewodów i uzyskać odczyt bezpośrednio na mierniku. Wersja Heavy Duty charakteryzuje się zwiększoną odpornością na uszkodzenia mechaniczne.

Konstrukcja Heavy Duty i sposób podłączenia

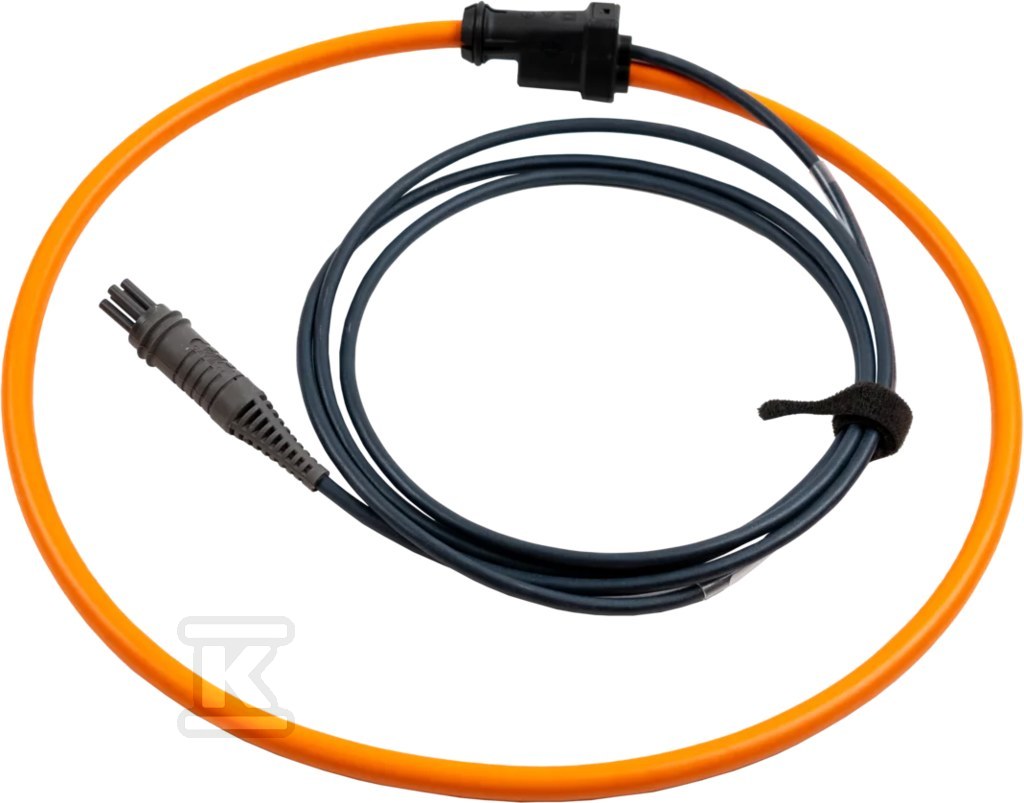

Cewka ma formę elastycznego pierścienia, który można rozłożyć i zacisnąć wokół mierzonego przewodnika, a następnie zwinąć do transportu. Zakończenie w postaci wtyku 5-pinowego umożliwia bezpośrednie podłączenie do przyrządu pomiarowego bez dodatkowych adapterów. Przewód o długości 2,5 m daje swobodę ustawienia analizatora poza strefą pomiarową.

Wersja HD charakteryzuje się zwiększoną odpornością na uszkodzenia mechaniczne w porównaniu z klasycznymi cewkami elastycznymi. Masa brutto ok. 160 g sprawia, że element jest lekki i wygodny w obsłudze przy pracy na wysokości lub w ciasnych wnękach.

• możliwość pomiaru bez przerywania obwodu i bez zdejmowania izolacji
• elastyczny pierścień dopasowuje się do nieregularnych kształtów wiązek
• bezpośrednie połączenie z miernikiem przez złącze 5-pinowe

Zakres pomiarowy i warunki pracy

Urządzenie pracuje w zakresie prądu przemiennego do 3000 A AC przy zachowaniu podstawowej dokładności 0,5 %. Częstotliwość pomiarowa obejmuje zakres 10 Hz…20 kHz, co pozwala na rejestrację zarówno podstawowej harmonicznej, jak i wyższych składowych w sieciach przemysłowych.

Maksymalny średnica obejmowanego przewodnika wynosi 290 mm, co odpowiada zastosowaniom na szynach zbiorczych i grubych kablach zasilających. Klasa ochrony IP65 zapewnia odporność na zapylenie i zachlapanie, a kategoria pomiarowa III 1000 V IV 600 V określa dopuszczalne warunki pracy w instalacjach niskiego napięcia.

• pomiar True RMS prądu przemiennego
• odporność na warunki środowiskowe dzięki klasie IP65
• praca w kategorii pomiarowej III 1000 V IV 600 V

Kompatybilność z analizatorami jakości energii i praktyczne korzyści

Cewka jest przeznaczona do współpracy z analizatorami jakości energii i miernikami wyposażonymi w wejście 5-pinowe dla cęgów Rogowskiego. Po podłączeniu sygnał jest przetwarzany bezpośrednio w przyrządzie, bez potrzeby zasilania baterii w samej cewce.

Rozwiązanie sprawdza się przy diagnostyce poboru mocy, bilansowaniu obciążeń, lokalizacji nieefektywnych odbiorników oraz podczas odbiorów instalacji, gdzie dostęp do przewodu jest ograniczony. Elastyczna forma pozwala na szybkie założenie i zdjęcie bez demontażu osłon, co skraca czas pomiaru i ogranicza ryzyko błędu operatorskiego.
