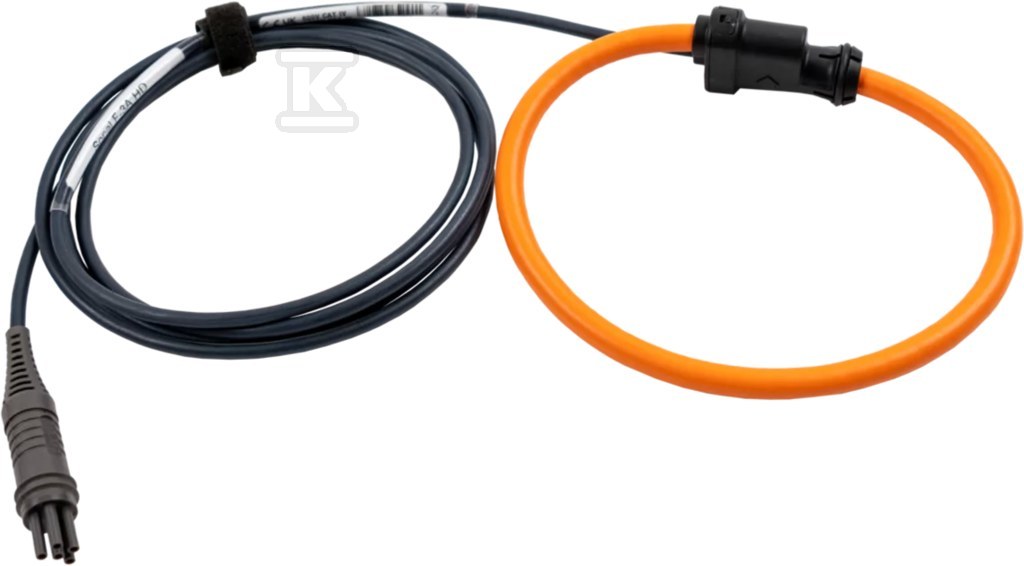

Cęgi elastyczne (fi 145 mm) F-3AHD WACEGF3AHDOKR

Elastyczne cęgi prądowe do pomiaru AC w miejscach niedostępnych dla cęgów sztywnych

Cewka Rogowskiego w formie elastycznych cęgów pozwala na pomiar prądu przemiennego tam, gdzie tradycyjne cęgi twarde nie mogą się zamknąć. Wersja Heavy Duty zwiększa odporność mechaniczną, co przekłada się na stabilną pracę w warunkach warsztatowych i przemysłowych. Podłączenie realizowane jest bezpośrednio do miernika za pomocą wtyku 5-pinowego, bez dodatkowego zasilania bateryjnego w samym czujniku.

Budowa Heavy Duty i zakres pomiarowy

Elastyczna konstrukcja obejmuje przewody o maksymalnej średnicy 145 mm, a znamionowy prąd pomiarowy wynosi 3000 A AC. Zakres częstotliwości 10 Hz…20 kHz obejmuje zarówno sieci przemysłowe, jak i pomiary przy urządzeniach o wyższych harmonicznych. Przewód połączeniowy o długości 2,5 m daje swobodę ustawienia miernika poza strefą pomiarową.

Obudowa zapewnia stopień ochrony IP65, czyli odporność na zapylenie i strugi wody, a kategoria pomiarowa III 1000 V IV 600 V pozwala na bezpieczne użytkowanie w instalacjach niskiego napięcia zgodnie z wymaganiami dla pracy w rozdzielnicach. Wersja HD została wzmocniona pod kątem uszkodzeń mechanicznych, co jest istotne przy wielokrotnym zakładaniu i zdejmowaniu cęgów w terenie.

Dokładność pomiaru i warunki pracy

Pomiar prądu przemiennego realizowany jest w technologii True RMS z minimalną dokładnością podstawową 0,5%. Brak własnego zasilania oznacza, że czujnik pobiera energię z podłączonego miernika, co upraszcza obsługę i eliminuje konieczność wymiany baterii w polu.

Dzięki liniowej charakterystyce cewki Rogowskiego wynik nie zależy od kształtu przebiegu, a elastyczna forma pozwala na pomiar sumarycznego prądu w wiązce bez konieczności rozdzielania przewodów. To szczególnie przydatne przy diagnostyce obciążeń, rozruchu silników i analizie jakości energii, gdzie liczy się szybki dostęp do wartości rzeczywistych.

Zastosowanie w praktyce instalacyjnej

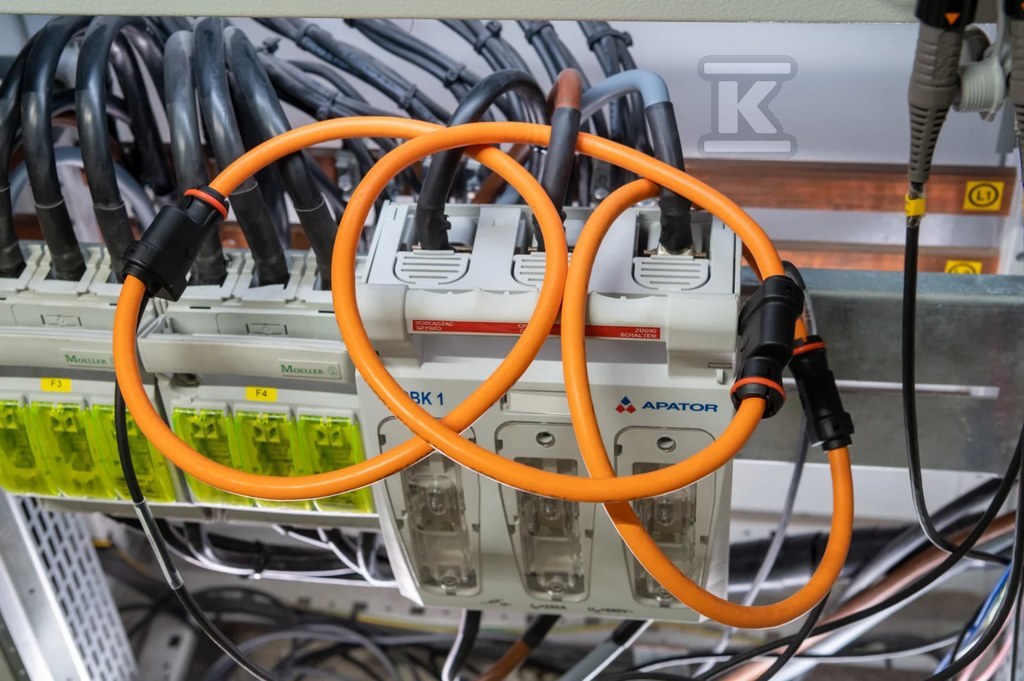

Cęgi sprawdzają się w sytuacjach, w których dostęp do pojedynczego przewodu jest ograniczony.

Bezpośrednie podłączenie do miernika i brak elementów zasilających w czujniku przyspieszają przygotowanie stanowiska pomiarowego.
