Kamera akustyczna KUS-100 WMGBKUS100

Szybka lokalizacja wycieków i wyładowań niezupełnych w przemyśle i energetyce

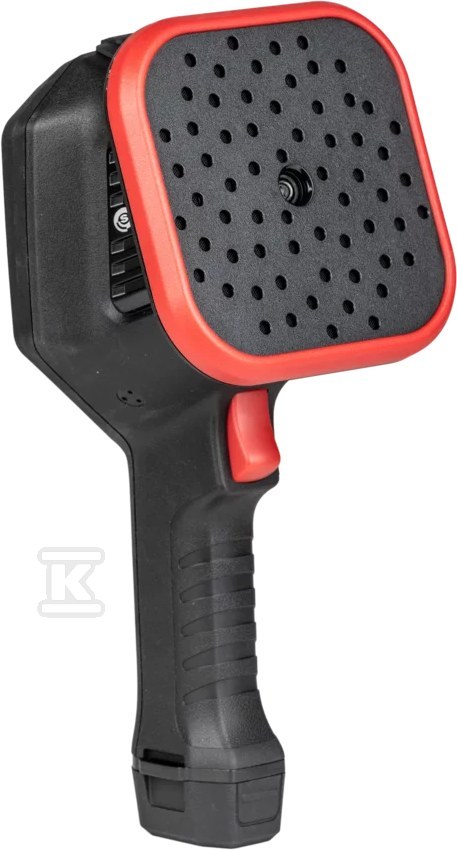

Kamera akustyczna Sonel KUS-100 przekształca niewidoczne emisje dźwięku w wizualny obraz, co pozwala instalatorowi i diagnostyce znaleźć źródło problemu bez demontażu osłon ani długiego poszukiwań. Wbudowana siatka 64 mikrofonów MEMS rejestruje ultradźwięki i dźwięki słyszalne w paśmie 2 kHz…100 kHz, a algorytm lokalizacji nakłada mapę natężenia na obraz z kamery. Dzięki temu wyciek sprężonego czynnika w instalacji przemysłowej lub wyładowanie niezupełne w energetyce zawodowej pojawia się jako wyraźna plama na ekranie, z możliwością śledzenia jej w czasie rzeczywistym.

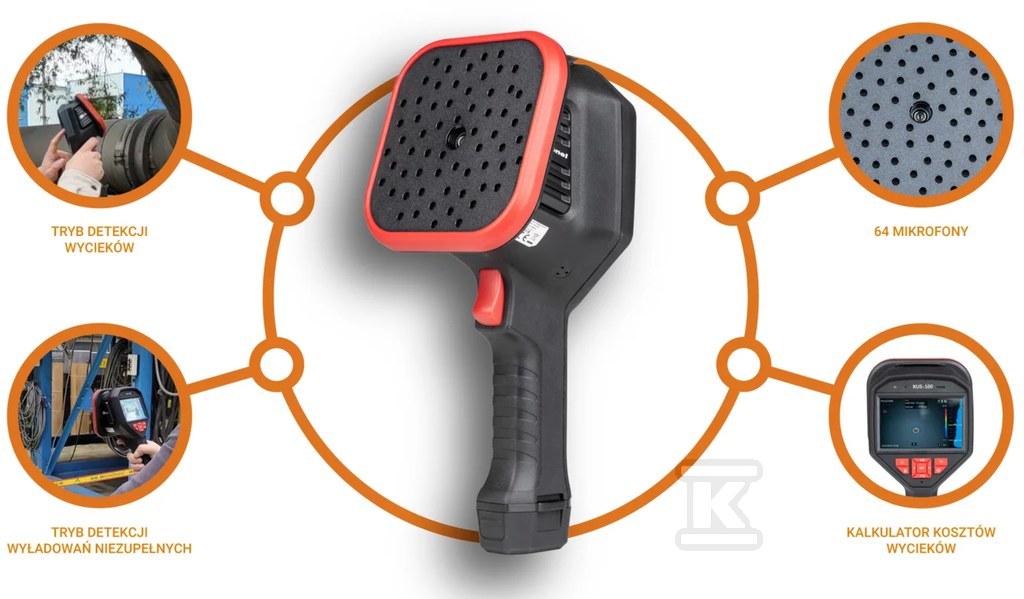

Urządzenie pracuje w dwóch dedykowanych trybach: detekcja wycieków oraz detekcja wyładowań niezupełnych. W obu przypadkach użytkownik może ręcznie dostroić zakres częstotliwości i poziom czułości, co ogranicza odbicia i zakłócenia w hałaśliwym otoczeniu. Obraz akustyczny odświeża się z częstotliwością 25 fps przy rozdzielczości 800 x 480, a do wyboru jest 8 palet wizualizacji. Wyświetlanie natężenia w trybie punkt szczytowy i punkt centralny ułatwia ocenę siły emisji, a wbudowany estimator pozwala oszacować stopień wycieku oraz możliwy koszt strat w odniesieniu do ustawionej jednostki czasu, ceny jednostkowej i waluty.

Konstrukcja i ergonomia pracy

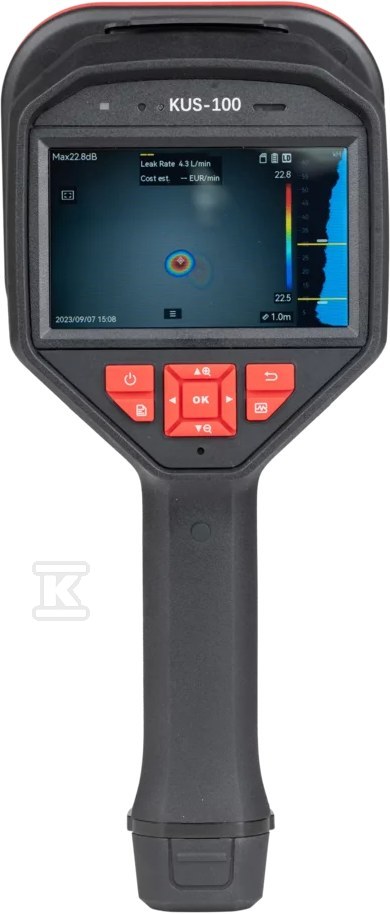

Obudowa o wymiarach 292 x 127 x 111 mm i masie ok. 940 g jest zaprojektowana do pracy w terenie. Dotykowy ekran LCD 4,3" o rozdzielczości 800 x 480 px zapewnia czytelny podgląd zarówno obrazu optycznego, jak i nakładki akustycznej. Jasność ekranu działa w trybie ręcznym i automatycznym, a cyfrowy zoom 1,0x…8,0x pozwala przybliżyć obszar zainteresowania bez zmiany pozycji kamery. Pole widzenia kamery 51,8° x 36,4° pokrywa szeroki kąt obserwacji przy zachowaniu precyzji lokalizacji.

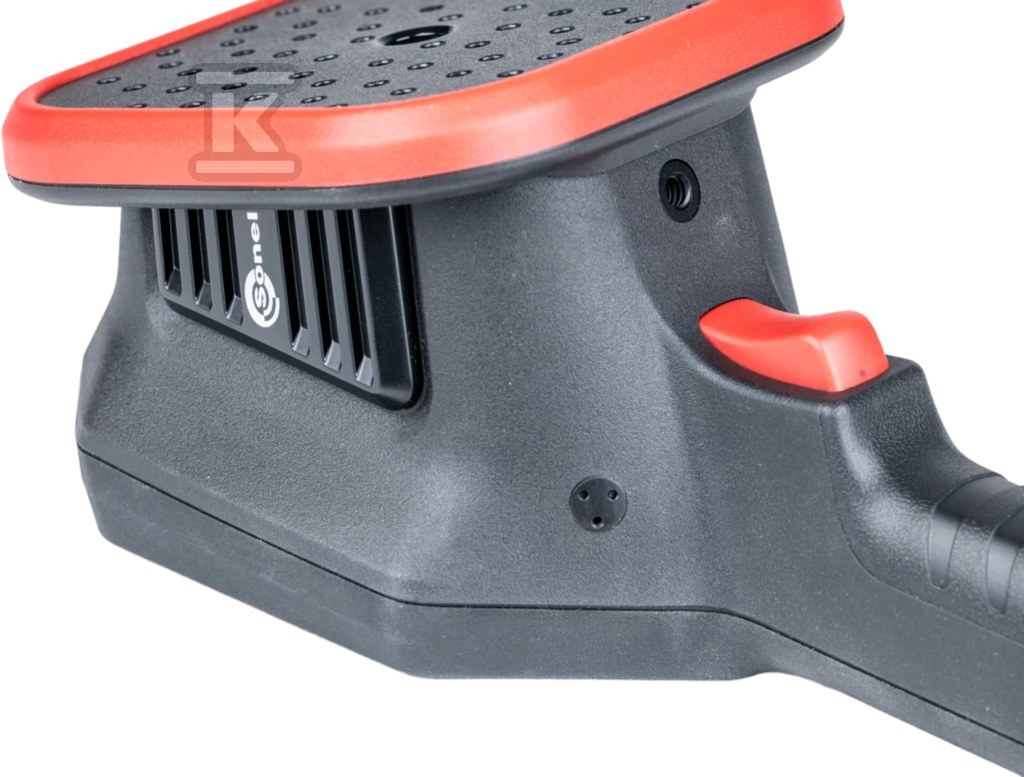

Komfort obsługi zwiększa wygodny pasek montowany do obudowy oraz możliwość mocowania na statywie gwintem UNC 1/4”-20. Konstrukcja wytrzymuje upadek z wysokości 1,2 m, a stopień ochrony IP40 ogranicza dostęp pyłu. Zakres temperatur pracy -20°C…50°C i przechowywania -20°C…60°C przy wilgotności względnej <95% bez kondensacji pozwala na użycie w chłodniach, halach produkcyjnych i na zewnątrz w warunkach sezonowych.

Detekcja akustyczna i zakres pomiarowy

Siatka mikrofonowa zapewnia pomiar z odległości 0,3 m…100 m, co sprawdza się zarówno przy inspekcji armatury na bliskim dystansie, jak i przy przeglądzie linii technologicznych z bezpiecznej odległości. Stosunek sygnału do szumu 70 dB poprawia czytelność sygnału w środowisku przemysłowym. Szybkość wykrywania przecieków deklarowana jest na poziomie >0,008 l/min przy 6 barach z odległości 0,5 m oraz >0,013 l/min przy 5 barach z odległości 1 m, co pozwala wychwycić nawet niewielkie, kosztowne straty sprężonego powietrza.

Możliwość zmiany czułości i ręcznego strojenia częstotliwości ogranicza fałszywe alarmy od mechanicznych drgań i przepływów. Interpretacja obrazu w wybranej palecie ułatwia szybkie zidentyfikowanie miejsca emisji i zaplanowanie naprawy.

Zapis danych, zasilanie i komunikacja

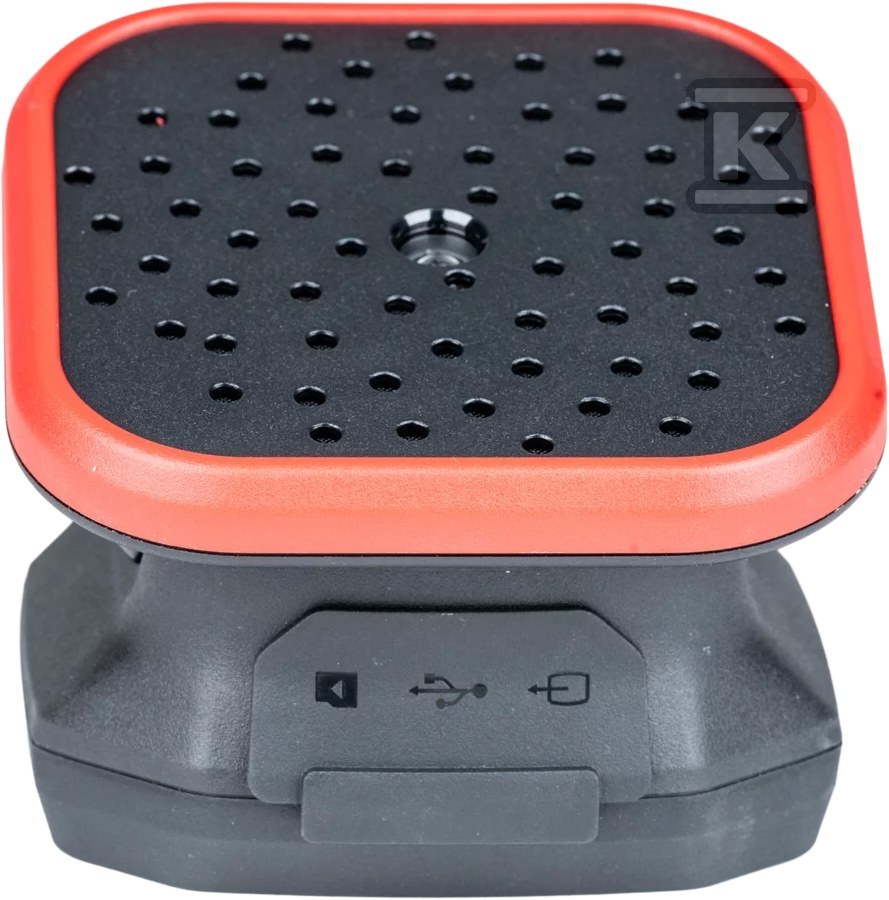

Dane z inspekcji zapisywane są na wymiennej karcie SD 64 GB. Pamięć pozwala na archiwizację do 20 000 zdjęć oraz ok. 60 godzin materiału wideo w formacie MP4. Do każdego pliku można dodać notatkę głosową do 60 sekund lub tekstową do 200 znaków, co usprawnia raportowanie dla klienta i dokumentację powykonawczą.

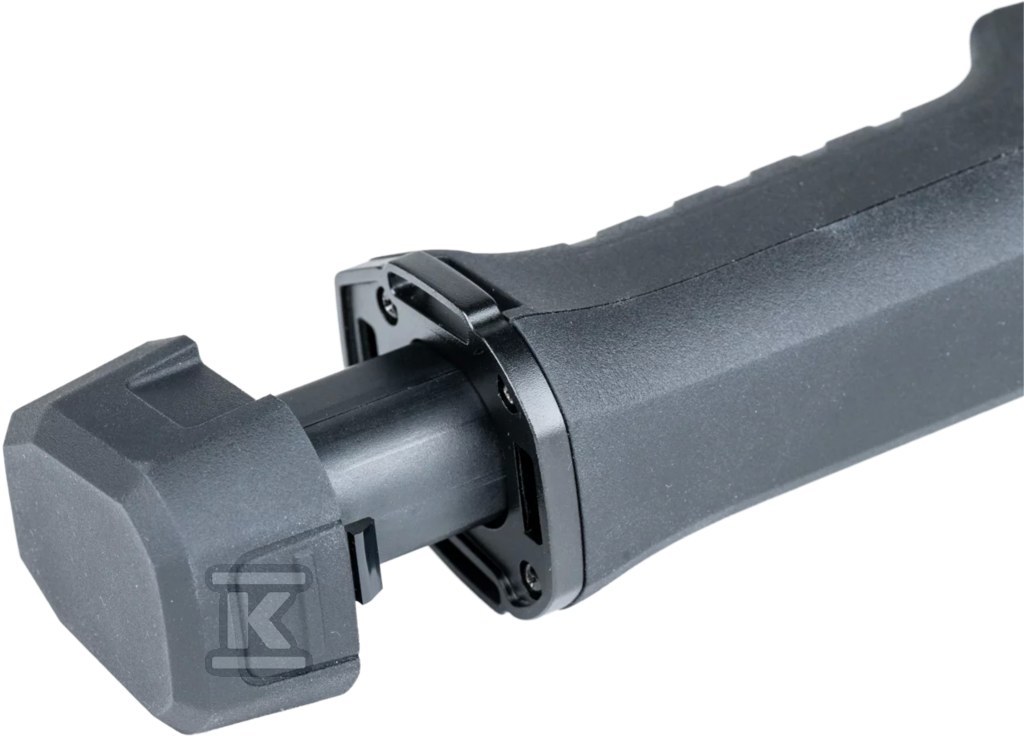

Zasilanie odbywa się z akumulatora Li-Ion wymiennego, ładowanego przez USB 5 V DC / 2 A. Czas pracy wynosi ok. 3,5 godziny, a pełne naładowanie trwa 5 godzin. Komunikacja obejmuje Wi-Fi 802.11 b/g/n w pasmach 2,4 GHz i 5 GHz, interfejs USB typu C oraz HDMI-D do podłączenia zewnętrznego monitora.

Urządzenie spełnia wymagania bezpieczeństwa IEC 61010-1 oraz normy EMC EN 55032, EN 50130-4, EN IEC 61000-3-2 i EN 61000-3-3, co potwierdza przydatność w instalacjach przemysłowych i energetycznych.
