Miernik rezystancji izolacji MIC-10k1 WMPLMIC10K1

Profesjonalny miernik do diagnostyki izolacji wysokiego napięcia

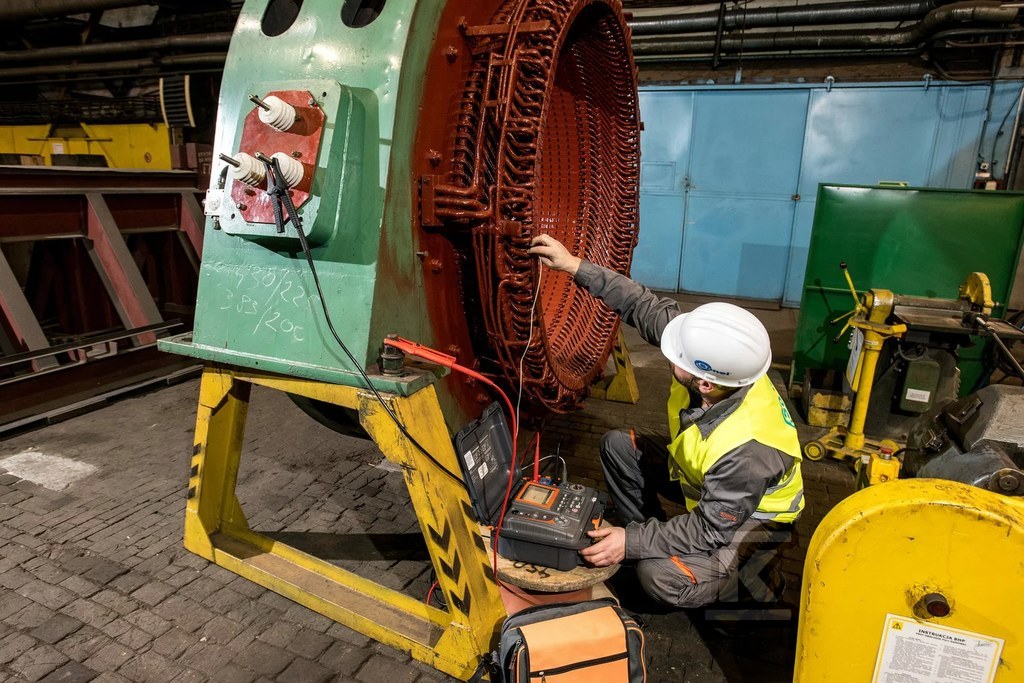

Miernik rezystancji izolacji MIC-10k1 to zaawansowane narzędzie diagnostyczne przeznaczone do precyzyjnego badania stanu izolacji w obiektach elektroenergetycznych. Urządzenie umożliwia pomiar rezystancji izolacji kabli jedno-i wielożyłowych, transformatorów, silników i generatorów, kondensatorów oraz wyłączników w stacjach energetycznych.

Najważniejszą zaletą tego modelu jest największy na rynku zakres pomiarowy sięgający 40 T? przy napięciu testowym 10 000 V. Wysokowydajna przetwornica HV o prądzie 6 mA pozwala na pomiary ekstremalnie wysokich rezystancji izolacji, co czyni ten przyrząd bezkonkurencyjnym w swojej klasie.

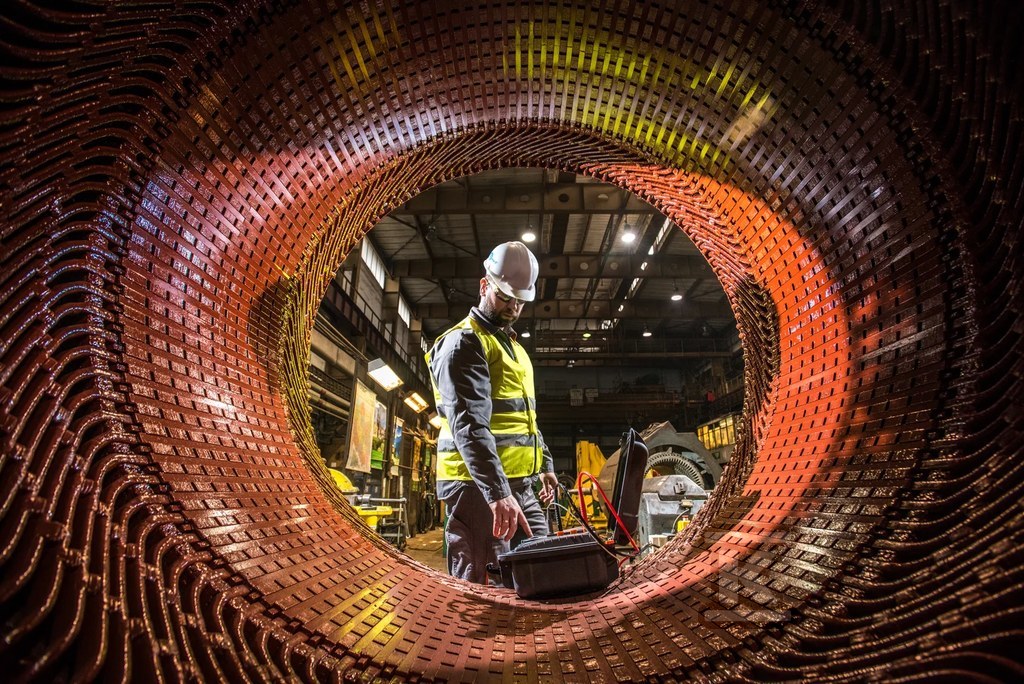

Urządzenie zostało zaprojektowane z myślą o pracy w ekstremalnie trudnych warunkach elektromagnetycznych - sprawdza się na stacjach energetycznych o napięciu 765 kV i wyższym, gdzie występują silne zakłócenia wynikające z indukowanych napięć sięgających nawet 500 V. Wbudowane filtry cyfrowe z czasem uśredniania od 10 do 200 sekund oraz funkcja "smart" gwarantują stabilne i wiarygodne wyniki nawet przy silnych zaburzeniach.

Funkcje pomiarowe i możliwości urządzenia

MIC-10k1 oferuje płynną regulację napięcia pomiarowego w zakresie od 50 do 10000 V - skok co 25 V dla napięć powyżej 1 kV oraz co 10 V dla niższych wartości. Prąd pomiarowy można ustawić na poziomie 1,2 mA, 3 mA lub 6 mA w zależności od charakterystyki badanego obiektu.

Przyrząd umożliwia wyznaczanie współczynników jakości izolacji: polaryzacji PI, absorpcji Ab1 i Ab2 oraz absorpcji dielektrycznej DAR - kluczowych parametrów oceniających stan izolacji w czasie. Funkcja automatycznego rozładowania pojemności mierzonego obiektu po zakończeniu pomiaru chroni badane elementy przed uszkodzeniem.

Dzięki funkcji dopalania (przetwornica o mocy blisko 60 W) można lokalizować miejsca uszkodzeń kabli metodą reflektometryczną przy użyciu urządzeń TDR. Opcjonalna przystawka AutoISO-5000 pozwala na automatyczny pomiar kabli wielożyłowych w jednej czynności łaczeniowej - znacząco skraca to czas realizacji pomiarów obiektów powtarzalnych jak np. kabli oświetlenia ulicznego.

Konstrukcja i warunki pracy

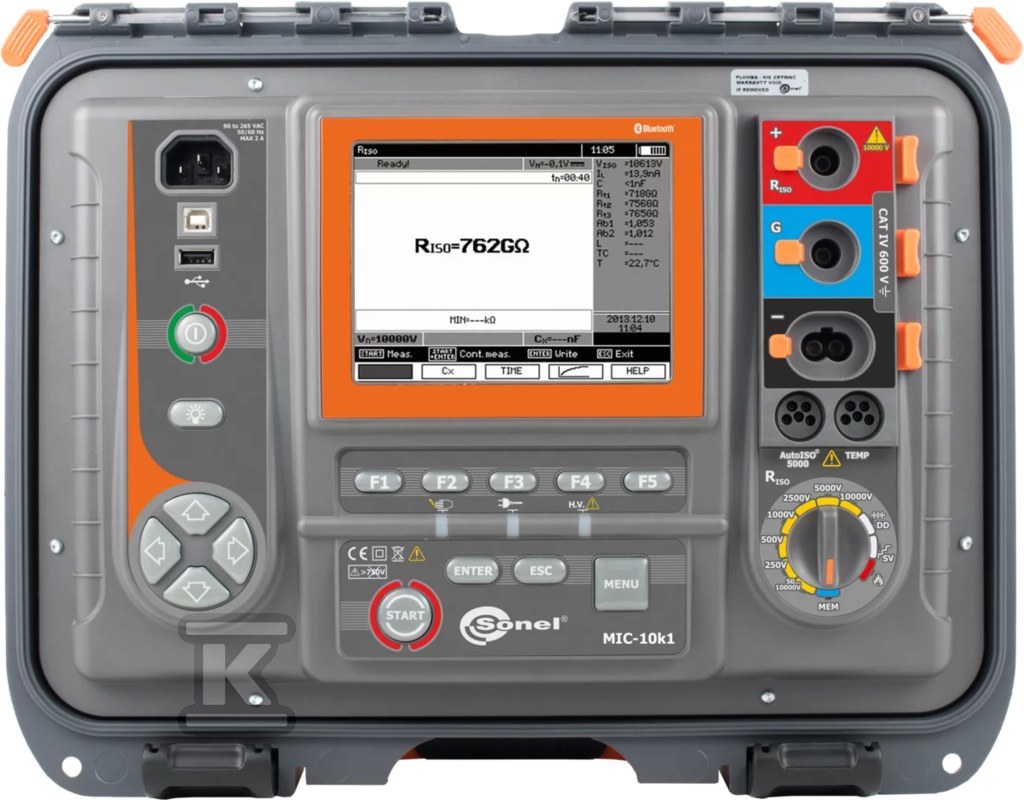

Urządzenie wyposażono w podświetlany graficzny wyświetlacz LCD o przekątnej 5,7 cala, który umożliwia wykreślenie przebiegu rezystancji izolacji, napięcia oraz prądu w funkcji czasu. Operator na podstawie trendu charakterystyki może błyskawicznie ocenić stan izolacji już w pierwszych chwilach od uruchomienia pomiaru.

Masa przyrządu to około 7 kg, a wymiary wynoszą 390 × 310 × 180 mm - solidna konstrukcja przystosowana do pracy terenowej. Zasilanie realizowane jest poprzez akumulator żelowy 12 V lub sieciowo (90-260 V, 50/60 Hz), co zapewnia elastyczność pracy zarówno w laboratorium, jak i w terenie.

Stopień ochrony obudowy to IP40 standardowo, a przy zamkniętej pokrywie - IP67, co gwarantuje odporność na trudne warunki atmosferyczne podczas pracy zewnętrznej.

Bezpieczeństwo i zgodność z normami

Miernik posiada podwójną izolację zgodną z PN-EN 61010-1 i IEC 61557. Kategoria pomiarowa to IV 600 V / III 1000 Vwg PN-EN61010-1 - umożliwia to pracę przy instalacjach wysokiego napięcia bez ryzyka uszkodzenia przyrządu lub porażenia operatora.

Urządzenie wyposażono jest w zabezpieczenie przed pomiarem obiektu pod napięciem - automatycznie blokuje pomiar gdy wykryje obecność napięcia na badanym elemencie. Funkcja Data Hold pozwala na utrwalenie wyniku bieżącego pomiaru dla ułatwienia dokumentacji wyników.

Zakres temperatury pracy oraz dokładność pomiarów (błąd podstawowy od ±3% w.m.) czynią MIC-10k1 narzędziem godnym zaufania w rękach profesjonalistów zajmujących się diagnostyką i utrzymaniem infrastruktury elektroenergetycznej.
