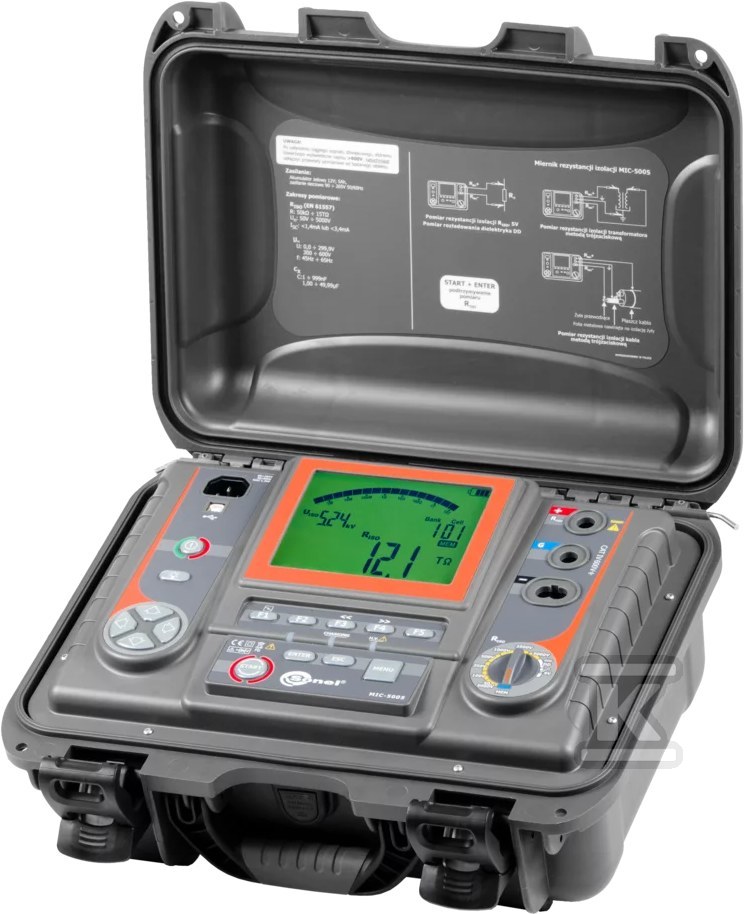

Miernik rezystancji izolacji z Certyfikatem Kalibracji MIC-5005 WMPLMIC5005

Zaawansowana diagnostyka izolacji do 15 T?

Przyrząd MIC-5005 to profesjonalne rozwiązanie dla instalatorów i serwisantów, którzy potrzebują precyzyjnie ocenić stan izolacji w instalacjach niskonapięciowych oraz średnich. Urządzenie wyróżnia się możliwością generowania napięcia testowego w szerokim zakresie od 50 do 5000 V, co pozwala na dopasowanie warunków pomiarowych do konkretnego typu badanego obiektu – od małych kabli sterowniczych po duże silniki czy transformatory. Kluczową cechą jest tu elastyczność: użytkownik może wybrać jeden z gotowych poziomów (np. 100, 250, 500 V) lub ustawić dowolną wartość z krokiem 10 V (do 1 kV) lub 25 V (powyżej 1 kV), co eliminuje konieczność posiadania wielu różnych mierników.

Maksymalna mierzona rezystancja izolacji sięga imponujących 15 T?, co czyni ten przyrząd przydatnym nawet w przypadku bardzo wysokiej jakości izolacji, gdzie standardowe urządzenia mogłyby wskazywać "przekroczony zakres". Wysoka wydajność prądowa (do 3 mA) zapewnia szybkie naładowanie obiektów o dużej pojemności, skracając czas trwania pomiaru i zwiększając wydajność pracy w terenie. Co ważne dla bezpieczeństwa, po zakończeniu każdego testu – niezależnie od tego, czy czas został zaprogramowany, czy przerwany ręcznie – urządzenie automatycznie rozładowuje badany obiekt, eliminując ryzyko porażenia prądem pozostałym na kondensatorach lub długich liniach kablowych.

Funkcje analityczne i bezpieczeństwo w trudnych warunkach

Wartość samego pomiaru rezystancji to często za mało przy diagnozowaniu przyczyn awarii. MIC-5005 oferuje szereg dodatkowych funkcji analitycznych, takich jak wyznaczanie współczynników absorpcji dielektrycznej (DAR, PI) oraz wskaźnika rozładowania dielektryka (DD). Dzięki nim można ocenić nie tylko aktualny stan izolacji, ale też jej stopień starzenia się czy zawilgocenia. Urządzenie posiada również tryb pomiaru napięciem schodkowym (SV), który jest szczególnie przydatny przy badaniu dużych maszyn elektrycznych. Wszystkie te dane są wyświetlane cyfrowo na dużym ekranie LCD, a wynik jest podawany w czasie rzeczywistym wraz z wartością prądu upływu.

Bezpieczeństwo pracy w środowisku przemysłowym zostało zapewnione poprzez zastosowanie zaawansowanych filtrów cyfrowych oraz wysokiej klasy akcesoriów. Miernik charakteryzuje się dużą odpornością na zakłócenia elektromagnetyczne, co pozwala na używanie przewodów pomiarowych o długości nawet 20 metrów bez utraty precyzji odczytu. Dostarczane wraz z urządzeniem przewody i sondy spełniają rygorystyczne normy wytrzymałościowe (do 11 kV dla przewodów), a obudowa urządzenia posiada stopień ochrony IP54 (IP67 z zamkniętą pokrywą), co chroni elektronikę przed kurzem i zachlapaniami podczas pracy w trudnych warunkach atmosferycznych.

Wygoda obsługi i archiwizacja danych

Dla profesjonalisty kluczowa jest nie tylko dokładność pomiaru, ale też szybkość jego wykonania i możliwość późniejszej analizy wyników. MIC-5005 wyposażono we wbudowaną pamięć o pojemności 990 komórek (co daje łącznie do 11880 wpisów), co pozwala na zapisanie wyników z całodniowej pracy bez konieczności notowania ich ręcznie. Dane te można następnie łatwo przesłać do komputera PC za pomocą kabla USB lub bezprzewodowo poprzez dodatkowy adapter Bluetooth OR-1, co ułatwia tworzenie raportów serwisowych i audytów technicznych.

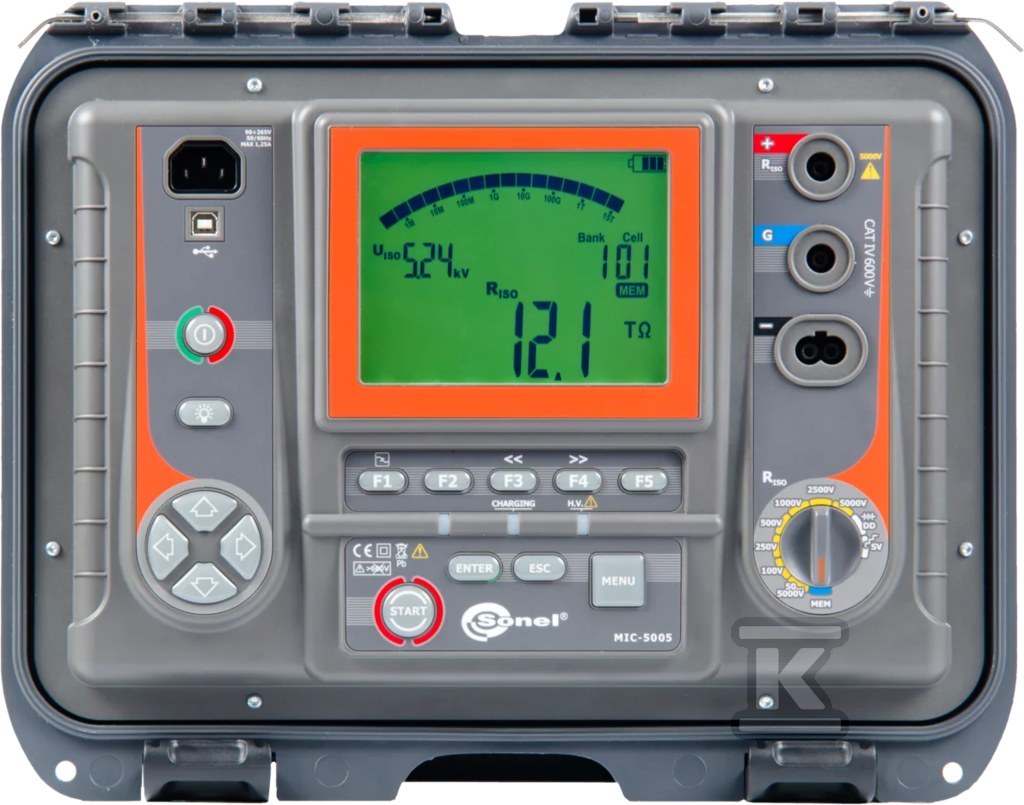

Urządzenie jest zasilane zarówno z sieci, jak i z wbudowanych akumulatorów, co zapewnia jego pracę nawet w miejscach bez dostępu do gniazdka elektrycznego. Duży wyświetlacz oraz podświetlana klawiatura ułatwiają obsługę w słabo oświetlonych przestrzeniach technicznych lub piwnicach. Całość zestawu transportowana jest w poręcznym futerale, który chroni miernik oraz akcesoria podczas transportu między obiektami.

W praktyce oznacza to możliwość przeprowadzania pomiarów przy napięciach testowych od 50 V aż do 5 kV, z precyzyjną regulacją krokową (co 1 V do poziomu 1 kV oraz co 25 V powyżej tej wartości). Przyrząd obsługuje rezystancję izolacji aż do 15 T?, a maksymalny prąd pomiarowy wynosi 3 mA, co jest kluczowe przy badaniu obiektów o dużej pojemności. Wszystkie wyniki są gromadzone w pamięci wewnętrznej (do 990 zestawów), a sam proces pomiarowy wspierany jest przez funkcje takie jak DAR, PI czy DD. Urządzenie charakteryzuje się również wysoką odpornością na zakłócenia pozwalającą na pracę z długimi przewodami (do 20 m) oraz spełnia wymogi stopnia ochrony IP54 (IP67 z zamkniętą pokrywą). Wszystkie pomiary są zgodne z normami dotyczącymi bezpieczeństwa elektrycznego (m.in. PN-EN 61326), a dostarczony certyfikat kalibracji potwierdza dokładność wskazań przyrządu od momentu zakupu. To narzędzie zaprojektowane tak, aby usprawnić pracę serwisu elektrycznego i zapewnić wiarygodne wyniki przy diagnostyce instalacji przemysłowych oraz budynkowych.
