Miernik rezystancji izolacji z Certyfikatem Kalibracji MIC-5010 WMPLMIC5010

Zaawansowana diagnostyka izolacji z pełnym zakresem napięciowym

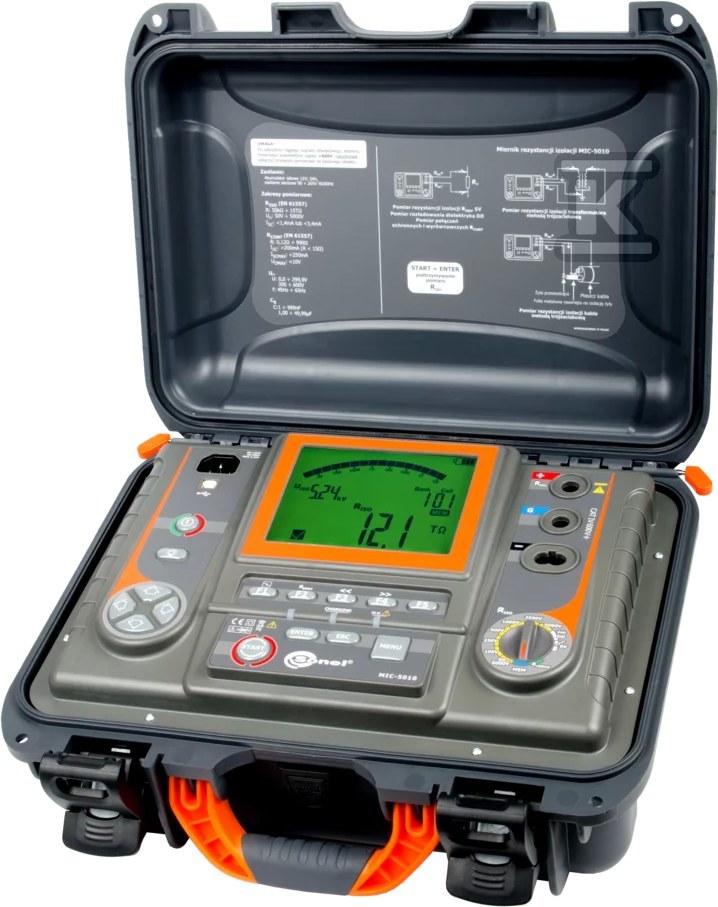

Przyrząd MIC-5010 to profesjonalne narzędzie przeznaczone do precyzyjnych pomiarów rezystancji izolacji w instalacjach niskonapięciowych i średniego napięcia. Urządzenie wyróżnia się możliwością regulacji napięcia testowego w bardzo szerokim zakresie – od 50 V do 5000 V, z możliwością wyboru wartości w krokach 10 V (do 1000 V) lub 25 V (powyżej 1000 V). Taka elastyczność pozwala na dostosowanie warunków pomiaru do specyfiki badanego obiektu, czy to delikatnej elektroniki, czy też długich linii kablowych. Maksymalna mierzona wartość rezystancji sięga imponujących 15 T?, co czyni go przydatnym nawet przy badaniu bardzo dobrze izolowanych systemów.

Wbudowany algorytm automatycznie wykrywa obecność napięcia sieciowego na badanym obiekcie. Jeśli wykryje ono napięcie przemienne o charakterze sieciowym, pomiar zostanie zablokowany dla bezpieczeństwa operatora. W przypadku występowania napięcia indukcyjnego (np. od pobliskich linii), przyrząd pozwoli na przeprowadzenie testu, co zwiększa jego użyteczność w trudnych warunkach terenowych. Po zakończeniu każdego cyklu pomiarowego urządzenie automatycznie rozładowuje badany obiekt, eliminując ryzyko porażenia prądem pozostałym ładunkiem elektrostatycznym.

Funkcje analityczne i bezpieczeństwo pracy

Dla inżynierów wymagających głębszej analizy stanu izolacji, miernik oferuje obliczanie współczynników absorpcji dielektrycznej: DAR (Dielectric Absorption Ratio), PI (Polarization Index) oraz wskaźnika rozładowania dielektryka (DD). Możliwe jest również przeprowadzanie pomiarów napięciami narastającymi schodkowo (SV), co pozwala na obserwację zmian rezystancji przy stopniowo zwiększanym napięciu – metoda ta jest kluczowa przy wykrywaniu lokalnych uszkodzeń izolacji.

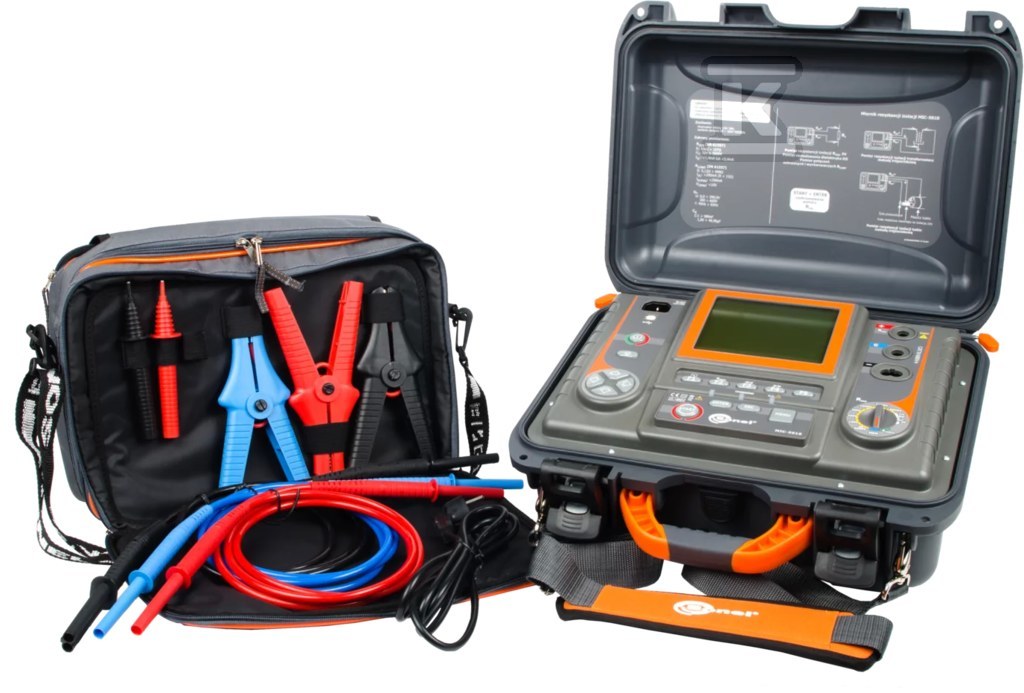

Bezpieczeństwo podczas pracy gwarantują nie tylko funkcje elektroniczne, ale także wysoka jakość dostarczanych akcesoriów. Przewody pomiarowe, sondy i krokodyle posiadają wytrzymałość napięciową odpowiednio do 11 kV oraz 5,5 kV, co spełnia rygorystyczne normy bezpieczeństwa. Dzięki dużej odporności na zakłócenia elektromagnetyczne, można stosować przewody o długości nawet 20 metrów, nie tracąc przy tym precyzji odczytu. Urządzenie posiada stopień ochrony IP67 (przy zamkniętej pokrywie), co pozwala na pracę w trudnych warunkach środowiskowych, a kategoria pomiarowa CAT IV 600 V / CAT III 1000 V zapewnia ochronę operatora w instalacjach rozdzielczych.

Organizacja danych i ergonomia użytkowania

Efektywność pracy zwiększa wbudowana pamięć masowa, która pozwala na zapisanie do 990 zestawów wyników (łącznie ponad 11 880 pojedynczych wpisów). Dane te można później przesyłać do komputera PC za pomocą standardowego kabla USB lub bezprzewodowo poprzez dodatkowy adapter OR-1, co ułatwia tworzenie raportów i archiwizację historii przeglądów instalacji. Wyświetlacz cyfrowy zapewnia czytelny odczyt wartości bieżących oraz parametrów pomocniczych, takich jak rzeczywiste napięcie pomiarowe czy prąd upływu.

Urządzenie jest zasilane wbudowanym akumulatorem i waży około 7 kg, co przy wymiarach ok. 39 x 31 x 17 cm czyni je mobilnym narzędziem przenośnym. Do zestawu standardowo dołączany jest poręczny futerał transportowy chroniący sprzęt podczas przewożenia między obiektami. Warto pamiętać o kluczowych parametrach operacyjnych: zakres rezystancji izolacji sięga do 15 T?, a napięcie testowe jest regulowane w przedziale od 50 do 5000 V. Maksymalny prąd pomiarowy wynosi 3 mA (lub opcjonalnie 1,2 mA), co wspiera szybkie ładowanie obiektów o dużej pojemności. Pamięć wyników obsługuje 990 rekordów, a stopień ochrony to IP67 przy zamkniętej pokrywie. Urządzenie spełnia kategorię pomiarową CAT IV 600 V / CAT III 1000 V i zasilane jest wbudowanym akumulatorem, z możliwością komunikacji z PC przez USB lub bezprzewodowo (opcja OR-1).

Dzięki certyfikatowi kalibracji dostarczanemu wraz z urządzeniem, użytkownik ma pewność co do dokładności przeprowadzanych badań od momentu uruchomienia sprzętu. MIC-5010 to rozwiązanie łączące wysoką precyzję pomiarową z funkcjami bezpieczeństwa niezbędnymi w nowoczesnej diagnostyce elektrycznej.
