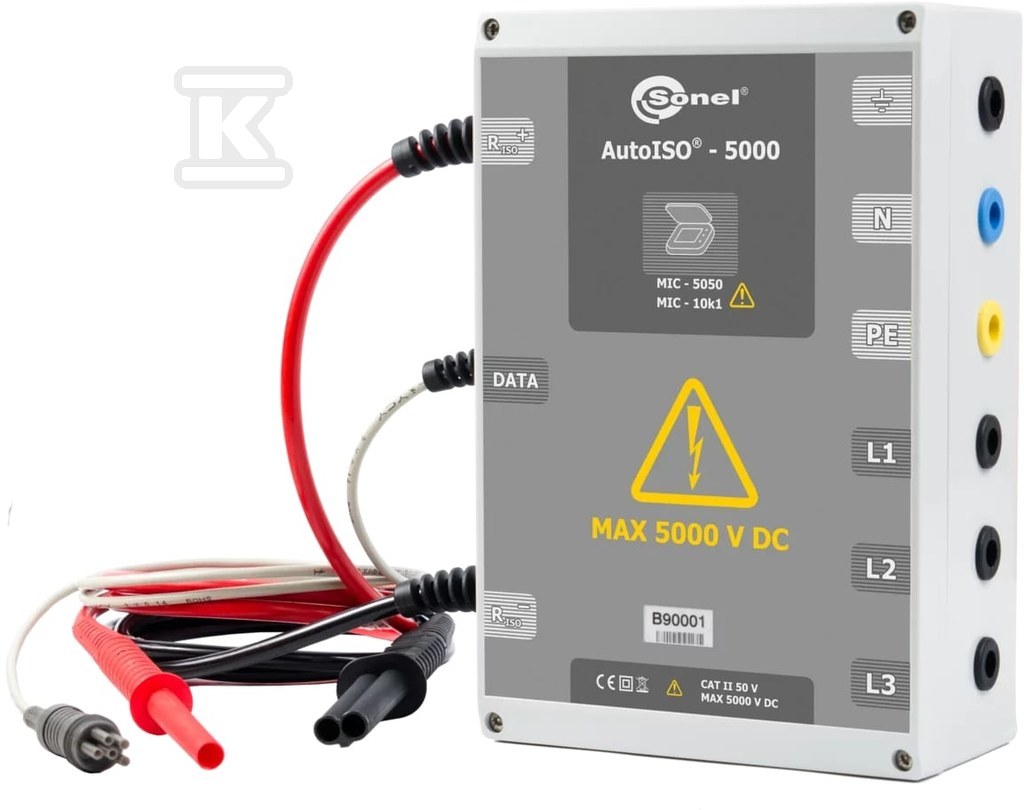

Adapter do przewodów wielożyłowych AutoISO-5000 WAADAAISO50

Automatyzacja pomiarów rezystancji izolacji w kablach wielożyłowych

Adapter przeznaczony do pomiarów rezystancji izolacji przewodów i kabli wielożyłowych z napięciem pomiarowym do 5000 V. Realizuje automatyczne przełączanie pomiędzy poszczególnymi parami żył, co eliminuje ręczne krosowanie i ogranicza ryzyko pomyłki łączeniowej. Dla kabla 4-żyłowego wystarczy jedno podłączenie adaptera do obiektu, a urządzenie wykonuje kolejne połączenia dla sześciu kombinacji żyłowych zgodnie z przyjętymi standardami pomiarowymi.

Budowa i zasada działania

Urządzenie działa jako akcesorium pomiarowe, nie jest częścią zamienną ani zapasową. Przełączenia pomiędzy żyłami odbywają się automatycznie, bez ingerencji operatora, co skraca czas badań i zapewnia powtarzalność sekwencji pomiarowej. Konstrukcja jest przeznaczona do pracy w kategorii bezpieczeństwa CAT II. Adapter nie jest dostarczany z walizką ani torbą transportową.

W praktyce pomiarowej standardy wymagają dwóch wariantów łączenia: każda żyła z każdą oraz żyła do pozostałych zwartych i uziemionych. Adapter realizuje obie procedury bez konieczności demontażu i ponownego zakładania przewodów, co ogranicza czas spędzony na stanowisku i zmniejsza zmęczenie operatora.

Zastosowanie i korzyści dla instalatora

Automatyzacja sekwencji pomiarowej pozwala wykonać pełny zestaw pomiarów rezystancji izolacji szybciej i bez błędów wynikających z ręcznego przestawiania zacisków.

Adapter współpracuje z miernikami rezystancji izolacji pracującymi do 5000 V, takimi jak modele z rodziny MIC.

Parametry pracy i bezpieczeństwo

Maksymalne napięcie robocze adaptera wynosi 5000 V, co pozwala na pomiary izolacji w instalacjach niskiego napięcia zgodnie z wymaganiami normowymi. Kategoria bezpieczeństwa CAT II określa warunki stosowania w instalacjach stacjonarnych. Technika wtykowa i rodzaj materiału izolacyjnego są klasyfikowane jako inne, zgodnie z danymi ETIM.

Użycie adaptera ogranicza liczbę manipulacji przy pod napięciem pomiarowym i zmniejsza ryzyko nieprawidłowego połączenia, co przekłada się na bezpieczeństwo pracy oraz wiarygodność wyników pomiarowych.
