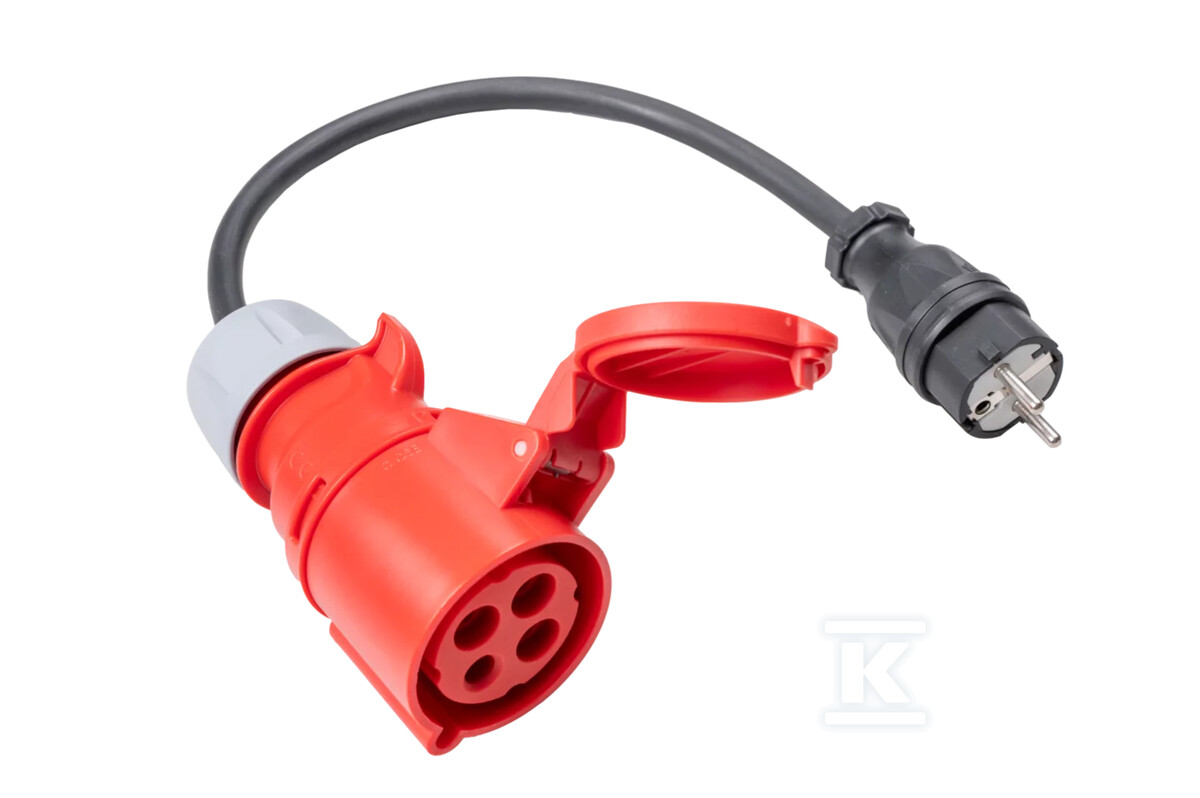

Adapter gniazd trójfazowych 16 A do PAT (4P) WAADAPAT16C

Profesjonalne rozwiązanie do badań PAT w gniazdach trójfazowych 16 A

Adapter umożliwia wykonanie badań bezpieczeństwa urządzeń oraz przedłużaczy zasilanych z trójfazowych gniazd 16 A. W wersji nieprzełączanej linie L1, L2 i L3 gniazda trójfazowego są na stałe zwarte i połączone z linią L wtyku jednofazowego, co pozwala podłączyć tester PAT do instalacji trójfazowej bez konieczności przełączania faz. Konstrukcja 4-biegunowa zapewnia dostęp do przewodu ochronnego PE, a zastosowanie zestawu adapterów umożliwia sprawdzenie przedłużaczy trójfazowych także z testem polaryzacji.

Budowa i zasada działania

Urządzenie jest adapterem 4P z gniazdem przemysłowym trójfazowym 16 A po stronie zasilania i wtykiem jednofazowym po stronie testera. W wersji nieprzełączanej połączenia faz są stałe, co upraszcza procedurę pomiarową i eliminuje ryzyko błędnego ustawienia. Zwarcie L1, L2, L3 do jednej linii L wtyku pozwala testerowi PAT ocenić ciągłość, rezystancję izolacji i inne parametry bezpieczeństwa jak w przypadku obwodu jednofazowego.

Zastosowanie i kompatybilność

Adapter przeznaczony jest do kontroli bezpieczeństwa urządzeń i przedłużaczy zasilanych z gniazd CEE 16 A 4-biegunowych. W praktyce instalacyjnej sprawdza się przy okresowych przeglądach PAT, gdzie sprzęt podłączany jest do zasilania trójfazowego. Urządzenie współpracuje z testerami PAT marki Sonel, m.in.:

• PAT-2 i PAT-2E
• PAT-95 i PAT-96
• PAT-80, PAT-85, PAT-86
• PAT-815, PAT-820
• PAT-1

Zestaw adapterów pozwala na pełną diagnostykę przedłużaczy trójfazowych, w tym test polaryzacji.

Wymiary, masa i transport

Adapter ma niewielką masę netto ok. 0,3 kg, co ułatwia przenoszenie w zestawie pomiarowym. Opakowanie ma szerokość 20 cm, wysokość 31,5 cm i długość 6 cm, a masa opakowania wynosi ok. 0,3 kg. Kompaktowe gabaryty pozwalają na wygodne przechowywanie i transport wraz z testerem PAT.
