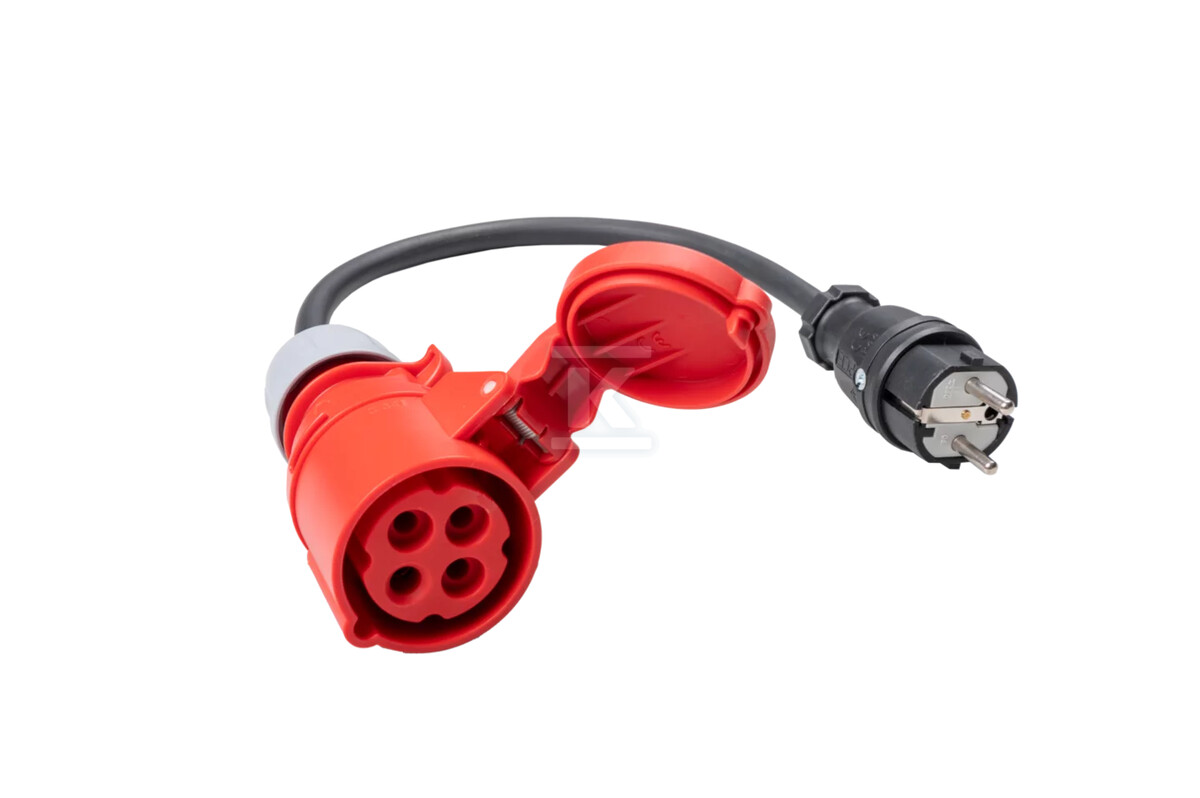

Adapter gniazd trójfazowych 32 A do PAT (4P) WAADAPAT32C

Adapter do badań PAT dla gniazd trójfazowych 32 A

Umożliwia wykonanie badań bezpieczeństwa urządzeń oraz przedłużaczy zasilanych z gniazd trójfazowych 32 A w ramach rutynowych kontroli PAT. Wersja nieprzełączana 4-biegunowa przeznaczona jest do pracy z testerami PAT i pozwala na podłączenie jednofazowego wtyku testera do trójfazowego źródła zasilania bez konieczności przełączania faz.

Budowa i zasada połączenia

Adapter należy do wersji nieprzełączanych, w których linie L1, L2 i L3 gniazda trójfazowego są na stałe zwarte ze sobą i połączone z linią L wtyku jednofazowego. Rozwiązanie zapewnia jednolity punkt zasilania dla testera niezależnie od tego, która faza jest aktywna w danym momencie. Konstrukcja 4-biegunowa uwzględnia przewód ochronny PE, co jest niezbędne przy pomiarach rezystancji uziemienia i ciągłości połączeń ochronnych.

• stałe zwarcie L1-L2-L3 do L wtyku jednofazowego
• 4-biegunowa budowa z zachowaniem obwodu ochronnego
• wersja nieprzełączana, bez elementów sterujących

Zastosowanie w testach PAT i przedłużaczy

Adapter służy do badań bezpieczeństwa urządzeń zasilanych z gniazd trójfazowych 32 A oraz do kontroli przedłużaczy trójfazowych. W połączeniu z odpowiednim zestawem adapterów umożliwia przeprowadzenie pełnej procedury PAT, w tym testu polaryzacji. Dzięki temu instalator może zweryfikować poprawność wykonania przedłużacza 3-fazowego bez demontażu osprzętu.

• badania urządzeń i przedłużaczy z gniazd 32 A
• test polaryzacji w ramach kontroli przedłużaczy trójfazowych
• praca z testerami PAT poprzez standardowy wtyk jednofazowy

Kompatybilność i praktyka pomiarowa

Produkt przeznaczony jest do zastosowań serwisowych i kontrolnych w środowisku warsztatowym oraz na budowie. Adapter WAADAPAT32C współpracuje z testerami PAT Sonel i pozwala na szybkie przejście z pomiaru jednofazowego na trójfazowe źródło 32 A bez dodatkowej przeróbki przewodów. Stałe połączenie faz eliminuje ryzyko błędnego wyboru fazy podczas pomiaru i upraszcza dokumentację badań.
