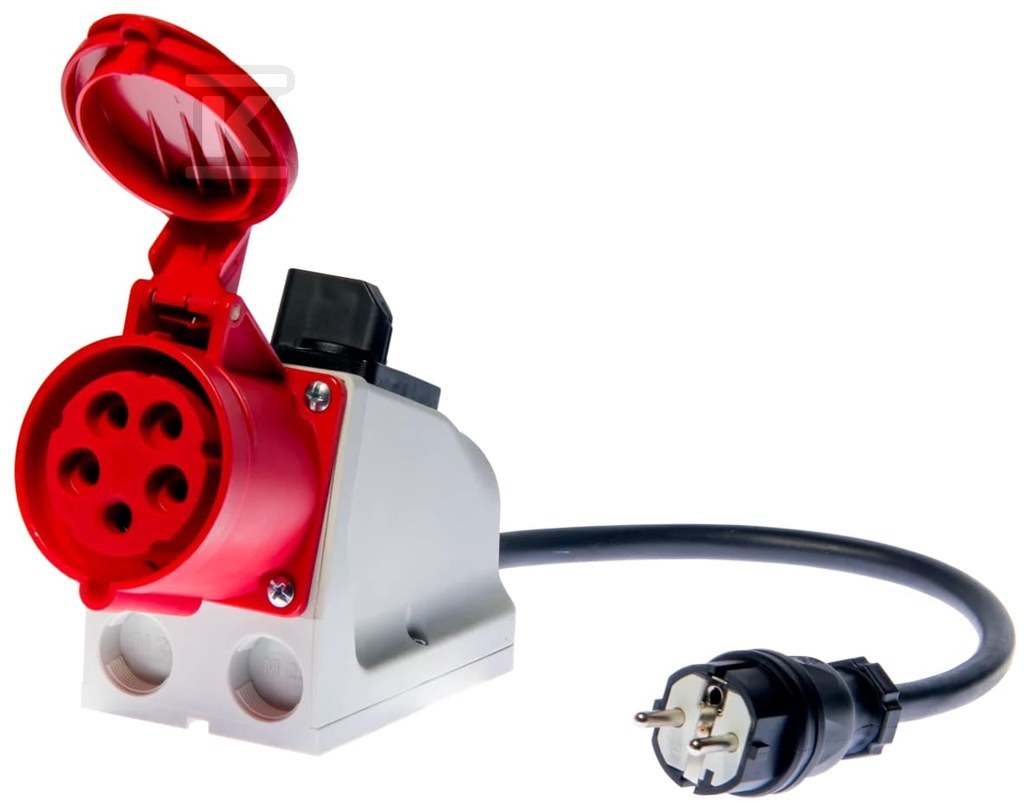

Adapter gniazd trójfazowych 32A (5P) do PAT przełączany WAADAPAT32PR

Adapter przełączany do badań PAT w gniazdach trójfazowych 32 A 5P

Umożliwia wykonanie badań bezpieczeństwa urządzeń oraz przedłużaczy zasilanych z trójfazowych gniazd 32 A. Przeznaczony jest do pracy z miernikami z serii PAT i pozwala podłączyć przyrząd pomiarowy do źródła trójfazowego bez konieczności demontażu przewodów czy wykonywania stałych połączeń. Dzięki konstrukcji 5-biegunowej adapter współpracuje z typowymi gniazdami przemysłowymi 5P i zapewnia poprawne przyporządkowanie faz, neutralnego oraz uziemienia w trakcie pomiaru.

Budowa i przełączanie faz

Wersja przełączana wyposażona jest w obrotowy przełącznik zwierający zacisk L gniazda pomiarowego miernika z poszczególnymi fazami adaptera - pojedynczo lub zbiorczo. Rozwiązanie pozwala na selektywne dołączenie faz w trakcie testu, co jest niezbędne przy badaniach polaryzacji. Prąd znamionowy 32 A zapewnia stabilną pracę przy obciążeniach typowych dla urządzeń przemysłowych i przedłużaczy trójfazowych. Adapter ma charakter akcesorium pomiarowego, nie jest częścią zamienną ani zapasową.

Zastosowanie w badaniach PAT i przedłużaczy

Zestawienie kilku adapterów pozwala na kompleksowe badanie przedłużaczy 3-fazowych, w tym z testem polaryzacji włącznie. Przełączanie faz odbywa się bez odłączania wtyku, co skraca czas pomiaru i ogranicza manipulacje przy pod napięciem. Konstrukcja 5-biegunowa gwarantuje poprawne odwzorowanie rzeczywistego punktu zasilania.

Kompatybilność i warunki pracy

Produkt dedykowany jest do mierników SONEL z serii PAT. Współpracuje z gniazdami trójfazowymi 32 A typu 5P. Technika wtykowa zgodna z typowymi złączami przemysłowymi ułatwia szybkie podłączenie w terenie. Adapter nie jest dostarczany z walizką ani dodatkowymi akcesoriami, co pozwala na dopasowanie wyposażenia pomocniczego do potrzeb konkretnego zespołu pomiarowego.
