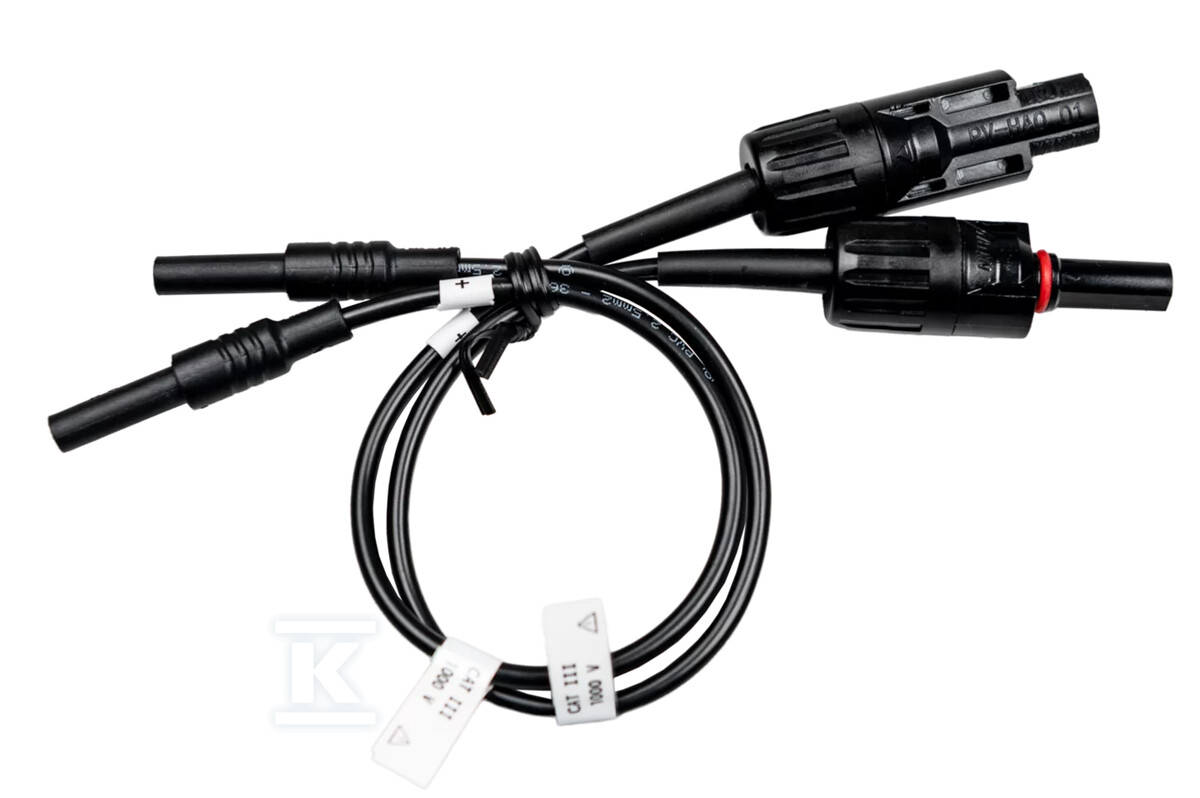

Adapter MC4-gniazda bananowe (komplet) MC-4 WAADAMC4

Połączenie miernika z instalacją fotowoltaiczną przez złącza MC4

Pomiar parametrów instalacji fotowoltaicznej wymaga bezpośredniego dostępu do obwodów DC z zachowaniem ciągłości połączeń i bezpieczeństwa operatora. Adapter MC4-gniazda bananowe umożliwia podłączenie standardowych gniazd bananowych miernika do przewodów wyposażonych w złącza MC4, powszechnie stosowane w polach PV. Dzięki temu pomiary napięcia, prądu czy rezystancji można wykonać bez demontażu złączy ani improwizowanych połączeń.

Zestaw jest przeznaczony do pracy z instalacjami, w których standardem są wtyki MC4 po stronie modułów i stringów. Przejście na gniazdo bananowe pozwala korzystać z typowego wyposażenia pomiarowego, bez potrzeby dodatkowych przejściówek czy przewodów pośrednich.

Budowa zestawu i zasada działania

W skład zestawu wchodzą 2 adaptery, co pozwala na szybkie utworzenie obwodu pomiarowego między dwoma punktami instalacji. Każdy element łączy jedną stronę MC4 z jedną stroną gniazda bananowego, zachowując polaryzację i mechaniczne zabezpieczenie połączenia.

Konstrukcja jest przeznaczona do zastosowań polowych. Adaptery umożliwiają stabilne dociśnięcie do złącza MC4 w module lub w skrzynce przyłączeniowej i pewne wprowadzenie wtyku bananowego miernika. Rozwiązanie eliminuje potrzebę odkręcania zacisków i ogranicza ryzyko przypadkowego zwarcia podczas manipulacji.

Parametry pracy i bezpieczeństwo

Maksymalne napięcie pracy adaptera to 1000 V. Parametr ten pokrywa większość instalacji PV pracujących w zakresie do 1 kV DC, typowych dla małych i średnich systemów gruntowych oraz dachowych.

Zastosowanie dedykowanego przejścia zamiast uniwersalnych przewodów zmniejsza ryzyko uszkodzenia złącza MC4 i zapewnia powtarzalność pomiaru. Połączenie jest przeznaczone wyłącznie do pomiarów, nie do stałego prowadzenia prądu obciążenia.

Zastosowanie w pomiarach PV

Adapter sprawdza się przy okresowych kontrolach instalacji, uruchomieniach, diagnostyce stringów oraz pomiarach izolacji i ciągłości obwodów DC. Łączy się z miernikami wyposażonymi w gniazda bananowe 4 mm, powszechnie używanymi w testach fotowoltaicznych.

Dzięki kompaktowej formie elementy łatwo transportować w zestawie z miernikiem i pozostałym osprzętem pomiarowym. Dwa adaptery w komplecie pozwalają na szybkie podłączenie sond pomiarowych do obu biegunów stringa bez dodatkowego przygotowania przewodów.
