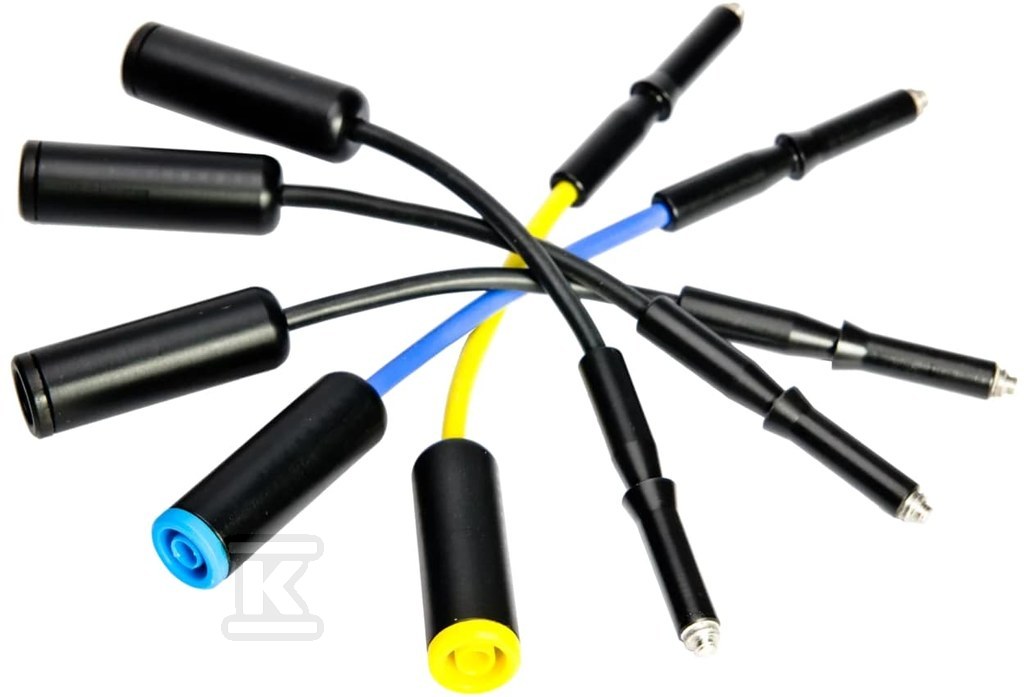

Adapter napięciowy do złączek z gwintem M4/M6 - komplet 5 szt WAADAM4M6

Bezpośrednie podłączenie analizatora do listwy przyłączeniowej w rozdzielnicy

Adaptery napięciowe umożliwiają bezpośrednie połączenie analizatora z listwą przyłączeniową w rozdzielnicy elektrycznej bez konieczności stosowania dodatkowych przewodów zaciskowych. Każdy element ma gwint M4 / M6, dzięki czemu wkręca się w dostępne gwintowane zaciski wyłączników, szyn lub inne części przewodzące instalacji. Rozwiązanie jest przeznaczone do pracy z analizatorami jakości energii elektrycznej serii PQM i pozwala na szybkie, powtarzalne pomiary napięcia w miejscu pracy.

Zastosowanie i kompatybilność

• bezpośredni montaż na zaciskach M4 lub M6 w rozdzielnicy,
• jedna strona z gniazdem typu banan do podłączenia przewodów pomiarowych analizatora,
• druga strona z tuleją gwintowaną M4 / M6 do wkręcenia w szynę lub zacisk aparatu,
• uniwersalny charakter dopasowania do różnych punktów pomiarowych w polu.

Budowa i materiały

Konstrukcja to izolowany przewód w powłoce z silikonu i plastiku. Izolacja ogranicza ryzyko przypadkowego kontaktu z częściami pod napięciem podczas pracy w rozdzielnicy. Złącze bananowe zapewnia standardowe połączenie z kablami pomiarowymi analizatora, a gwintowana końcówka M4 / M6 pozwala na stabilne osadzenie na elementach instalacji. Masa netto zestawu to ok. 0,1 kg.

Bezpieczeństwo i zgodność z normami

Urządzenie jest przeznaczone do pracy w kategorii pomiarowej CAT III 1000 V zgodnie z EN 61010. Maksymalne napięcie pracy to 1000 V, maksymalny prąd roboczy 1 A. Parametry pozwalają na bezpieczne pomiary napięciowe w instalacjach niskiego napięcia przy zachowaniu wymagań dla akcesoriów pomiarowych.
