Adapter pomiarowy z sondą dwuostrzową WAADAWS10

Pomiar rezystancji uziemienia sondą dwuostrzową Kelvina

Pomiar rezystancji uziemienia wymaga stabilnego kontaktu i eliminacji wpływu rezystancji przewodów. Adapter z sondą dwuostrzową Kelvina i wtykiem został zaprojektowany do pracy z miernikiem SONEL i umożliwia podłączenie sondy Kelvina do gniazda. Rozwiązanie przeznaczone jest do precyzyjnych pomiarów w instalacjach elektrycznych, gdzie liczy się powtarzalność i bezpieczeństwo połączenia.

Budowa i przeznaczenie

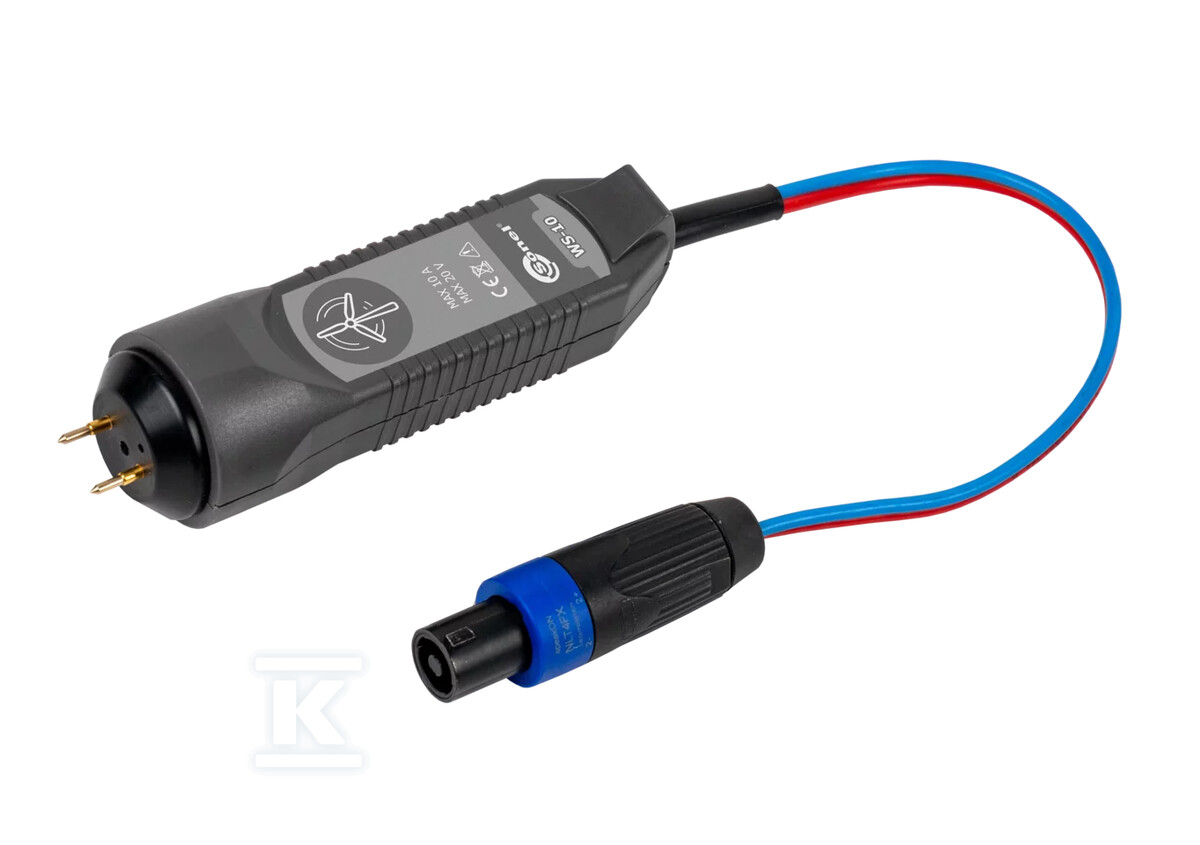

Adapter łączy w sobie końcówkę pomiarową typu Kelvin double-pin z wtykiem. Konstrukcja dwuostrzowa zapewnia kontakt w dwóch punktach pomiarowych, co ogranicza błędy wynikające z rezystancji styków i przewodów. Izolacja podwójna oraz wykonanie zgodne z EN IEC 61010-031 przekładają się na bezpieczną pracę w warunkach pomiarowych.

W praktyce adapter pełni rolę przejściówki między sondą Kelvina a urządzeniem pomiarowym. Dzięki temu instalator może szybko przygotować stanowisko pomiarowe bez dodatkowych przeróbek przewodów.

Kompatybilność i zastosowanie w praktyce

Adapter przeznaczony jest wyłącznie do współpracy z miernikiem SONEL. Pasuje do sondy dwuostrzowej Kelvina oraz do wtyku, co potwierdza jego rola jako elementu łączącego w układzie pomiarowym.

Adapter współpracuje z dwużyłowymi przedłużkami testowymi m.in.:

• przedłużka 2-żyłowa 25 m 12 / 20 A
• przedłużka 2-żyłowa 75 m 12 / 20 A
• przedłużka 2-żyłowa 100 m 12 / 20 A
• przedłużka 2-żyłowa 50 m 12 / 20 A

Połączenie adaptera z odpowiednią sondą i przedłużką pozwala na wykonanie pomiaru w miejscach oddalonych od badanego uziemienia, bez utraty jakości sygnału. Wtyk zapewnia pewne osadzenie w gnieździe miernika, a końcówka Kelvina stabilny kontakt z elektrodą pomiarową.

Bezpieczeństwo i warunki pracy

Urządzenie pracuje w kategorii pomiarowej CAT III 300 V zgodnie z EN IEC 61010-2-030. Maksymalne napięcie pracy wynosi 600 V AC/DC, a długotrwały prąd obciążenia to 10 A. Parametry te określają zakres zastosowań w instalacjach niskiego napięcia i przy pomiarach rezystancji uziemienia.

Adapter spełnia wymagania EN IEC 61010-031. Producent wskazuje wyraźne ostrzeżenie: adapter nie może być podłączany do obiektów pod napięciem. Jest to element pomiarowy, a nie zabezpieczenie instalacyjne.

Dane identyfikacyjne: kod produktu WAADAWS10. Masa opakowania 0,4 kg ułatwia wysyłkę i kompletowanie zestawów pomiarowych dla serwisu i montażu.
