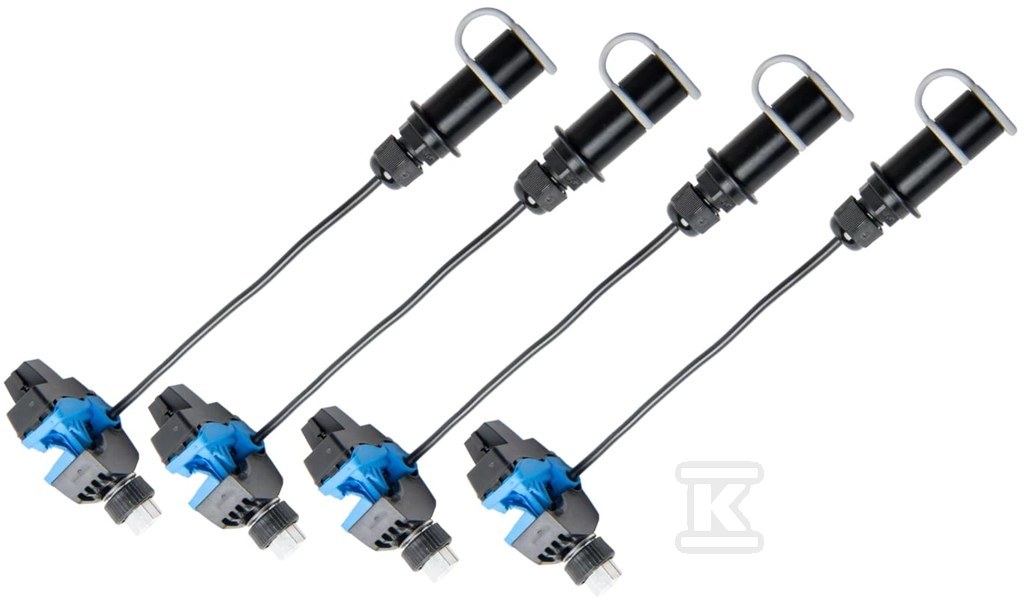

Adapter przebijający do przewodów izolowanych - 4 szt. ASX-1 WAADAPRZASX1KPL

Adapter przebijający ASX-1 do pomiarów na izolowanych liniach napowietrznych

Adapter ASX-1 umożliwia wykonanie pomiarów na izolowanych liniach napowietrznych bez konieczności demontażu osłon ani przerywania obwodu. Rozwiązanie jest przeznaczone do montażu na przewodach z rdzeniem aluminiowym lub miedzianym i pozwala na szybkie podłączenie przewodów pomiarowych analizatora jakości energii. W praktyce instalator uzyskuje dostęp do punktu pomiarowego bez prac na wysokości związanych z odsłonięciem żyły, a użytkownik końcowy otrzymuje wynik bez przerwy w zasilaniu.

Montaż na przewodzie i zakres zastosowania

Zacisk przebijający mocuje się bezpośrednio na izolacji. Konstrukcja jest przystosowana do przewodów o przekroju 16-150 mm2, co odpowiada średnicom 1,5-16 mm2. Wodoszczelny korpus zacisku z nakrętką o łbie zrywalnym zapewnia powtarzalność momentu zrywającego i ogranicza ryzyko uszkodzenia izolacji przy montażu. Po przebiciu izolacji złączka pomiarowa umożliwia podłączenie standardowego przewodu pomiarowego z wtykiem 4 mm. Adapter pracuje na liniach napowietrznych, gdzie dostęp do żyły jest utrudniony, a pomiar musi być wykonany w warunkach eksploatacyjnych.

Budowa i odporność materiałowa

Korpus zacisku oraz złączka pomiarowa wykonane są z tworzywa kompozytowego i elastomeru odpornych na działanie promieniowania UV oraz zmienne warunki atmosferyczne. Elementy przebijające to stal nierdzewna, a nakrętka z łbem zrywalnym wykonana jest z aluminium, co zapewnia powtarzalność momentu zrywającego. Elastomerowa powłoka ogranicza wnikanie wilgoci i zabrudzeń, a materiały konstrukcyjne zachowują właściwości mechaniczne w temperaturach typowych dla pracy na zewnątrz. Zestaw zawiera 4 adaptery.

Kompatybilność z analizatorami Sonel

Adapter ASX-1 współpracuje z analizatorami jakości energii z serii PQM, w tym PQM-700, PQM-702, PQM-703, PQM-707, PQM-710 i PQM-711. Złącze 4 mm pasuje do standardowych przewodów pomiarowych stosowanych w tych urządzeniach. Dzięki temu pomiar można zintegrować z rejestracją parametrów sieci zgodnie z procedurami diagnostycznymi i kontrolnymi stosowanymi przez służby utrzymania ruchu oraz instalatorów.
