Adapter do przewodów wielożyłowych - AutoISO-2511 WAADAAISO2511

Automatyzacja pomiarów rezystancji izolacji w kablach wielożyłowych

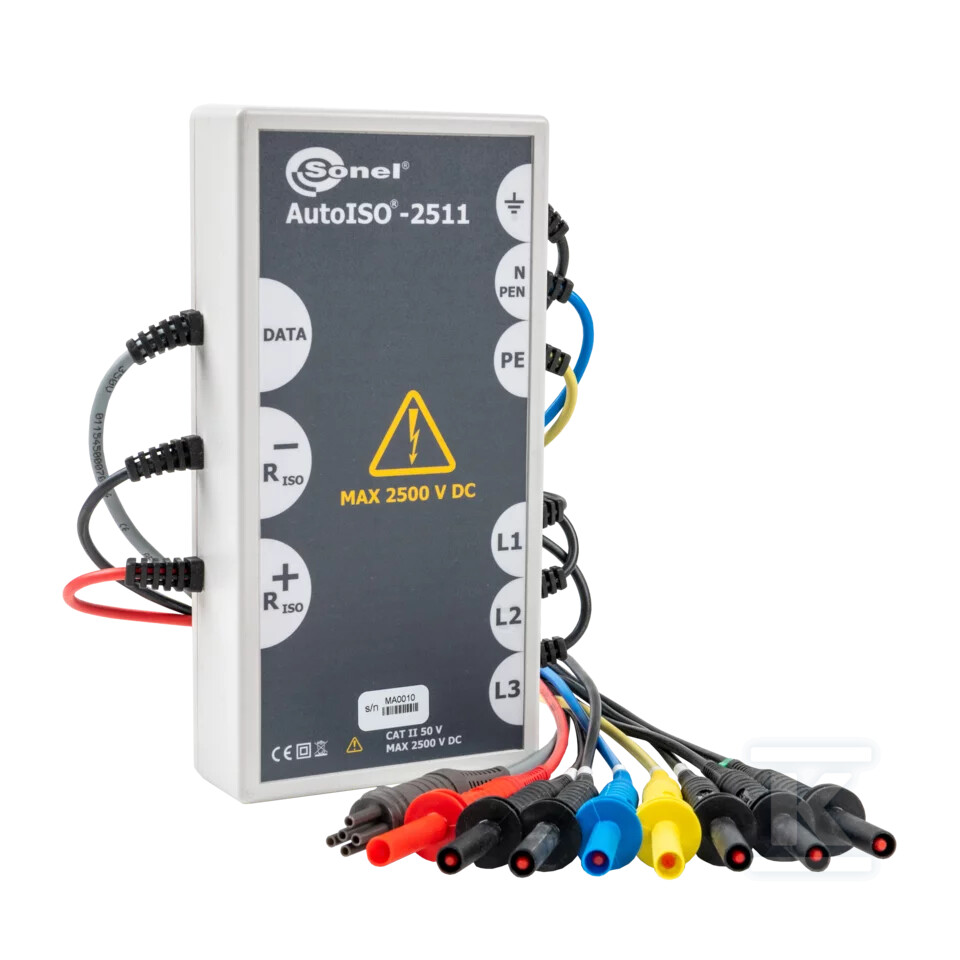

Pomiar rezystancji izolacji przewodów wielożyłowych zwykle wymaga kilku kolejnych podłączeń, zależnie od przyjętego standardu - każda żyła z każdą lub żyła do pozostałych zwartych i uziemionych. Adapter AutoISO-2511 przejmuje za operatora przełączanie pomiędzy parami żył, co skraca czas badań i eliminuje omyłki łączeniowe. Dla kabla 4-żyłowego wystarczy jedno podłączenie adaptera do obiektu, a urządzenie automatycznie realizuje krosowania dla sześciu kolejnych połączeń. Rozwiązanie jest przeznaczone do pracy z miernikiem izolacji, w szczególności z modelem MIC-2511, i nie jest samodzielnym przyrządem pomiarowym.

• jedno podłączenie zamiast kilku ręcznych krosowań
• automatyczne przełączanie par żył
• eliminacja błędów wynikających z pomyłki łączeniowej
• skrócenie czasu badań izolacji między żyłami

Szybkie i bezbłędne krosowanie żył

Adapter obsługuje pomiary na kablach i przewodach 3-, 4- i 5-żyłowych. Zamiast ręcznego przekładania przewodów pomiarowych operator podłącza adapter raz, a wewnętrzne przełączanie zapewnia kolejną sekwencję pomiarów między parami żył. Dzięki temu pomiary są powtarzalne, a ryzyko błędu wynikającego z pomyłki w okablowaniu zostaje usunięte. Napięcie pomiarowe sięga do 2500 V, co pozwala badać izolację w instalacjach wymagających wyższych napięć próbnych.

Zastosowanie z miernikiem MIC-2511 i warunki pracy

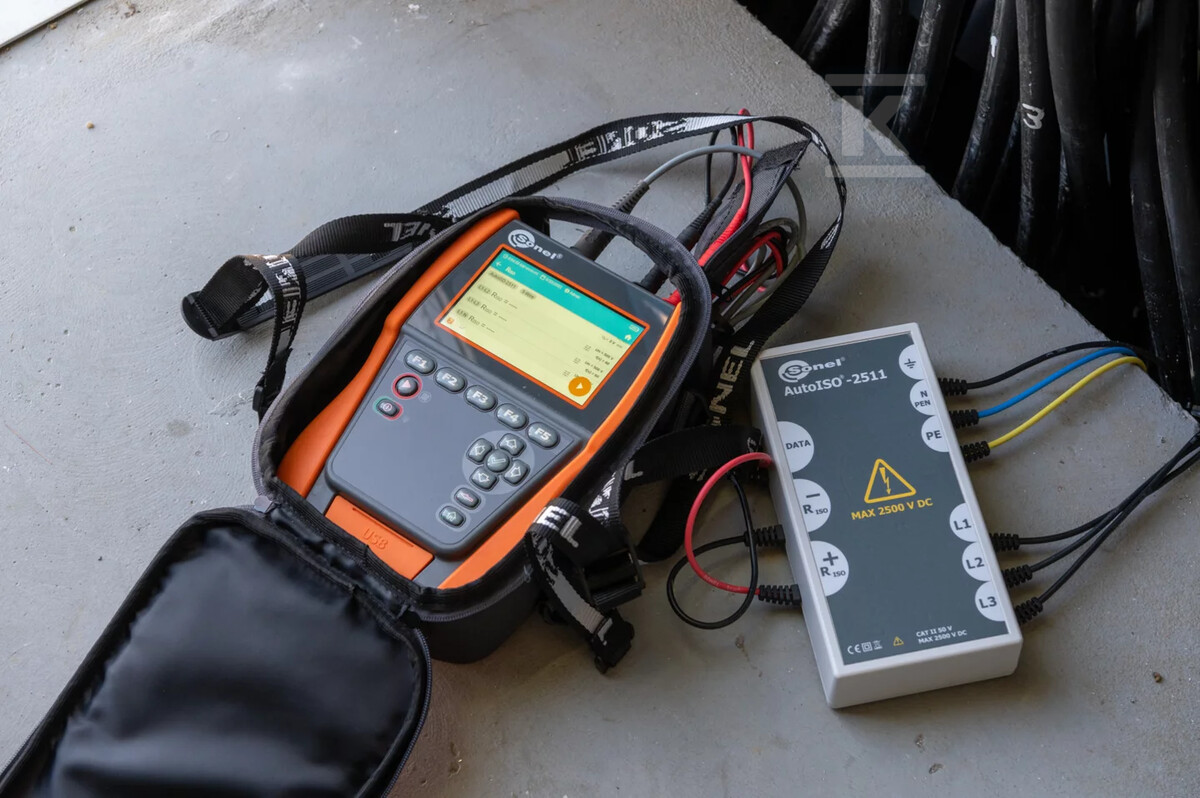

Urządzenie współpracuje z portami RISO+ i RISO miernika, do którego podłącza się je kablami pomiarowymi. Klasa izolacji jest podwójna zgodnie z EN 61010-1, a kategoria pomiarowa według EN IEC 61010-2-030 to IV 600 V. Obudowa zapewnia stopień ochrony IP40. Wymiary wynoszą 220 x 110 x 45 mm, a masa z kablami to około 0,8 kg. Praca jest możliwa w temperaturze od -5 °C do +50 °C, przechowywanie od -20 °C do +60 °C, przy wilgotności względnej 20 % … 90 %. Referencyjna wilgotność to 30 %, a powyżej tego poziomu występuje dodatkowy błąd -0,4 % wartości zmierzonej na każde 1 % wilgotności.

Komplet i praktyczne wyposażenie

W praktyce adapter dostarczany jest z kompletem zacisków krokodylkowych ułatwiających szybkie podłączenie do żył. W skład zestawu wchodzi krokodyl żółty 11 kV CAT IV 1000 V, krokodyl niebieski 11 kV 32 A oraz cztery krokodyle czarne 11 kV 32 A. Do dokumentacji dołączona jest deklaracja zgodności oraz instrukcja obsługi w wersjach PL+GB. Dzięki temu instalator ma od razu gotowe narzędzia do podłączenia adaptera do badanego obiektu bez konieczności szukania dodatkowych akcesoriów.
