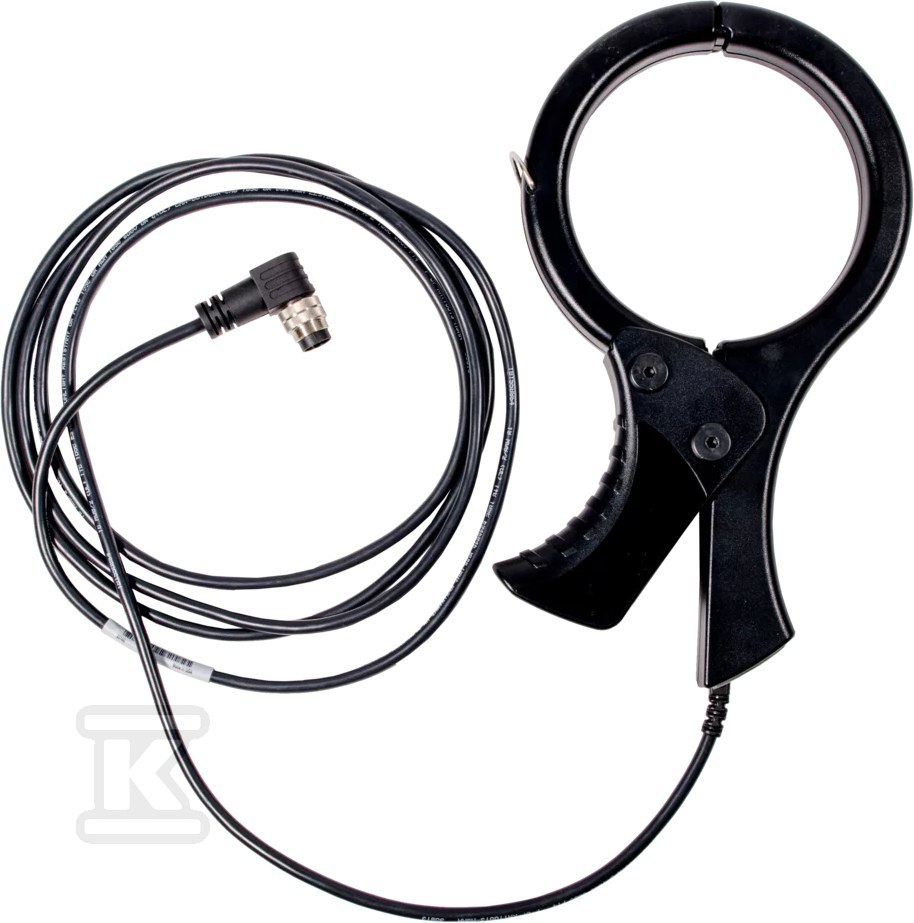

Cęgi nadawcze (fi 125 mm) do LKZ-2000 N-3 WACEGN3

Indukcyjne wzbudzanie sygnału pomiarowego w przewodnikach do 125 mm

Cęgi nadawcze N-3 pozwalają wprowadzić sygnał pomiarowy do badanego przewodu bez odsłaniania izolacji i bez bezpośredniego kontaktu elektrycznego. Działanie oparte na indukcji elektromagnetycznej oznacza, że obejma jest zakładana na zewnątrz kabla, a sygnał jest wzbudzany w jego żyłach z zewnątrz. Dzięki temu możliwe jest lokalizowanie przerw, zwarć i miejsc uszkodzeń w instalacjach, w których przerwanie ciągłości obwodu nie jest dopuszczalne lub technicznie trudne.

Obejma współpracuje z nadajnikiem systemu LKZ-2000 i jest podłączana do dedykowanego gniazda w urządzeniu nadawczym. Maksymalna średnica obejmowanego przewodnika to 125 mm, co obejmuje większość typowych kabli energetycznych średniego napięcia oraz wiązek telekomunikacyjnych stosowanych w terenie. Konstrukcja zaciskowa zapewnia stabilne założenie na przewodzie o różnej średnicy w tym zakresie i utrzymanie stałej pozycji podczas pracy.

Zastosowanie w lokalizacji uszkodzeń kabli energetycznych i telekomunikacyjnych

N-3 jest przeznaczone do prac diagnostycznych w sieciach kablowych, gdzie potrzebne jest wzbudzenie sygnału referencyjnego bez ingerencji w żyłę.

• Kable wysokiego i średniego napięcia - indukcyjne wprowadzenie sygnału umożliwia śledzenie trasy kabla oraz lokalizację uszkodzeń bez konieczności odłączania zasilania i zdejmowania osłon.
• Kable telekomunikacyjne i światłowodowe z miedzianą żyłą nośną - obejma pozwala wzbudzić sygnał w ekranie lub w parze miedzianej, co wspiera identyfikację odcinka i punktu przerwania.
• Prace w terenie i w rozdzielniach - brak konieczności demontażu izolacji skraca czas przygotowania pomiaru i ogranicza ryzyko uszkodzenia powłoki kabla.

Dla instalatora oznacza to szybszy dostęp do sygnału pomiarowego i mniejszą liczbę czynności przygotowawczych na miejscu. Dla użytkownika końcowego przekłada się na krótszy czas lokalizacji awarii i mniejsze ryzyko dodatkowych uszkodzeń infrastruktury.

Podłączenie do nadajnika LKZ-2000 i budowa obejmy

Cęgi są elementem opcjonalnym systemu LKZ-2000 i łączą się z nadajnikiem za pomocą przewodu zakończonego wtykiem pasującym do gniazda w urządzeniu. Po założeniu na przewód i zamknięciu obejmy sygnał z nadajnika jest przekazywany indukcyjnie do wnętrza kabla, bez konieczności wykonywania zacisków elektrycznych.

Konstrukcja jest przeznaczona do wielokrotnego zakładania i zdejmowania. Obejma nie jest dostarczana z walizką ani torbą transportową. W praktyce oznacza to, że użytkownik organizuje przechowywanie i transport zgodnie z własnym wyposażeniem warsztatowym.

Współpraca z odbiornikiem LKZ-2000 pozwala na kompletną lokalizację uszkodzenia metodą indukcyjną, od wstępnego zlokalizowania odcinka po precyzyjne wskazanie miejsca przerwania.
