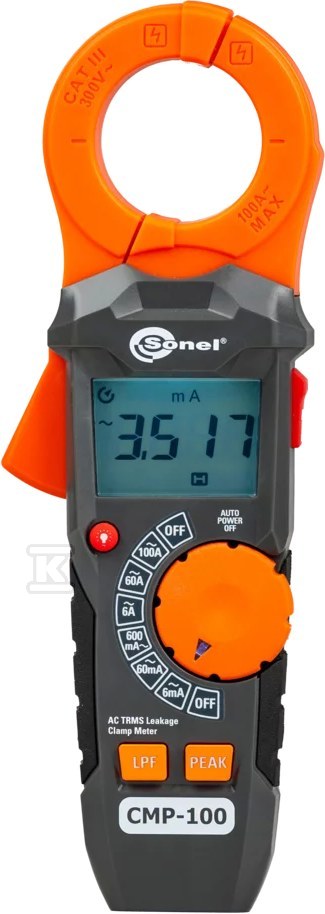

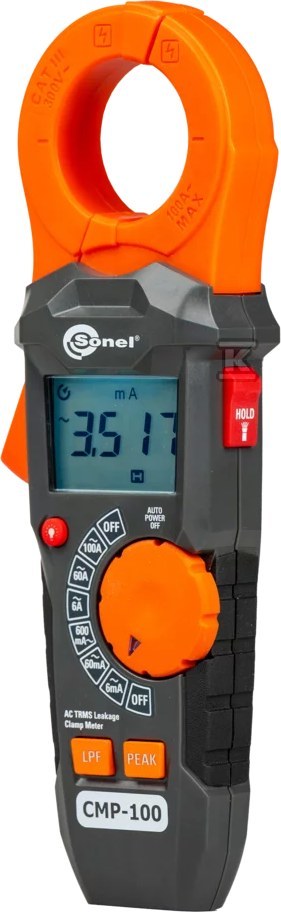

Cyfrowy miernik cęgowy prądu upływu CMP-100 WMGBCMP100

Precyzyjne wykrywanie upływów prądu w instalacjach AC

Cyfrowy miernik cęgowy CMP-100 od Sonel to narzędzie do lokalizacji bardzo małych prądów upływu w sieciach przemiennych. Rozdzielczość pomiaru od 1 µA i wysoka czułość pozwalają wychwycić sygnały, które w standardowych cęgach pozostają niewidoczne, a to kluczowe przy poszukiwaniu przyczyn zadziałania wyłączników różnicowoprądowych RCD. Urządzenie pracuje w kategorii bezpieczeństwa CAT III 300 V, CAT II 600 V, z podwójną izolacją klasy II i stopniem ochrony IP30, co pozwala na bezpieczne użycie w rozdzielnicach i na stanowiskach serwisowych.

Pomiar i dokładność w praktyce

Zakres pomiaru prądu AC obejmuje do 100,0 A z ręcznym wyborem zakresu i odczytem True RMS. Pomiar True RMS zapewnia rzetelne wyniki w instalacjach z zasilaczami impulsowymi, falownikami i elektroniką generującą zniekształcony przebieg. Dokładność od ±(1,0% w.m. + 5 cyfr) przy rozdzielczości od 1 µA daje pewność przy diagnostyce mikro-upływów.

Wbudowany filtr dolnoprzepustowy LPF ogranicza wpływ sygnałów o częstotliwościach powyżej częstotliwości odcięcia, czyli zakłóceń i wyższych harmonicznych. Dzięki temu wskazanie dotyczy realnego prądu upływu o częstotliwości sieciowej 50/60 Hz, a nie szumu elektronicznego. Funkcja Peak z czasem odpowiedzi poniżej 50 ms pozwala uchwycić chwilowe skoki prądu, które często wywołują awaryjne wyłączenia.

Wyświetlacz to segmentowy LCD 4-cyfrowy z podświetleniem i zliczaniem 6 000 cyfr. Odczyt jest aktualizowany z częstotliwością 5 pomiarów na sekundę. Dostępne są funkcje HOLD do zamrożenia wyniku oraz automatyczne wyłączanie po 15 min bezczynności. Wskaźnik naładowania baterii informuje o stanie zasilania z 3 baterii AAA 1,5 V.

Budowa i warunki pracy

Cęgi o rozwarciu szczęk 32 mm mają nowoczesny, wąski kształt ułatwiający dostęp w ciasnych i trudno dostępnych miejscach, np. w gęsto upakowanych szafach rozdzielczych. Obudowa dwukompozytowa z gumowanym wykończeniem chroni przed uszkodzeniami mechanicznymi w pracy w trudnych warunkach. Wymiary 234 x 82 x 46 mm i masa ok. 321 g bez baterii, ok. 357 g z bateriami sprawiają, że miernik jest poręczny do pracy ręcznej.

Urządzenie jest przeznaczone do pracy w temperaturze +5...+40°C i wilgotności poniżej 80% dla temperatury do 31°C, malejącej liniowo do 50% przy 40°C. Zakres przechowywania to -20...+60°C. Maksymalna wysokość pracy to 2000 m, a maksymalna wysokość upadku to 2 m.

Funkcje ułatwiające diagnostykę

Wbudowana latarka LED doświetla pole pracy, co eliminuje problem ciemności w rozdzielniach i kanałach instalacyjnych. Podświetlenie wyświetlacza zwiększa czytelność w słabym świetle. Przycisk spustowy ułatwia otwieranie cęgów jedną ręką.

Pasmo częstotliwości pomiaru prądu wynosi 50-1000 Hz w zakresie do 10 A, 50-400 Hz w zakresie 10-60 A oraz 50-60 Hz w zakresie 60-100 A. Dzięki temu miernik dobrze radzi sobie zarówno z sygnałami sieciowymi, jak i z wyższymi składowymi występującymi w nowoczesnych instalacjach.

Urządzenie spełnia wymagania normy PN-EN 61010-1 dla kategorii pomiarowej CAT III 300 V i jest dostarczane z fabrycznym certyfikatem kalibracji, co wspiera dokumentację prac kontrolno-pomiarowych.
