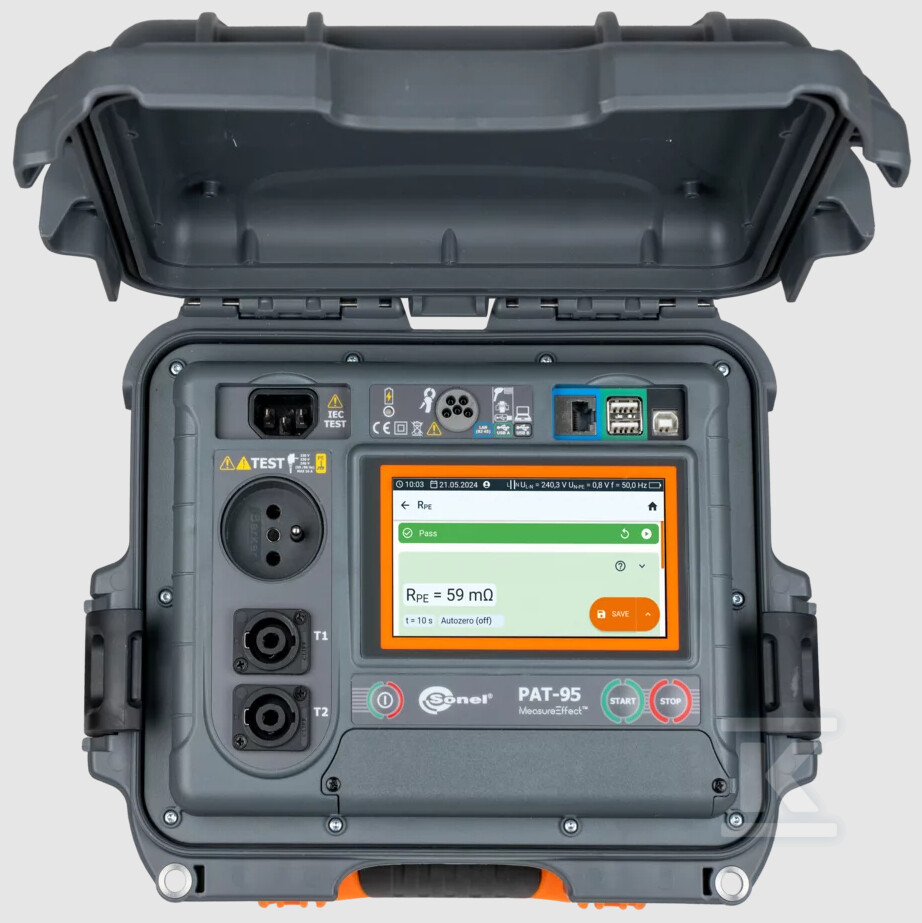

Miernik bezpieczeństwa sprzętu elektrycznego PAT-95 WMPLPAT95

Kompleksowa kontrola bezpieczeństwa urządzeń elektrycznych w jednym przyrządzie

Zaawansowany tester do kontrolnych badań urządzeń elektrycznych pozwala ocenić parametry decydujące o bezpiecznym użytkowaniu. Mierzy rezystancję przewodów ochronnych, rezystancję izolacji, ciągłość połączeń, prądy upływu, moc oraz funkcjonowanie wyłączników RCD i PRCD. Pracuje w ramach platformy Sonel MeasureEffect™, która umożliwia wykonywanie pomiarów, przechowywanie danych i wielopoziomową kontrolę nad przyrządami. Dotykowy ekran graficzny i wbudowane procedury automatyczne przyspieszają testy w warunkach terenowych i przemysłowych. Model Sonel PAT-95 przeznaczony jest dla profesjonalistów zajmujących się konserwacją i naprawami elektronarzędzi, urządzeń trójfazowych, sprzętu AGD oraz urządzeń spawalniczych.

Zakres pomiarowy i automatyzacja testów

Układ pomiarowy obsługuje badania urządzeń zasilanych 110 V i 230 V 50/60 Hz. Rezystancja przewodu ochronnego mierzona jest prądami 200 mA, 10 A i 25 A w zakresie do 19,99 ? z rozdzielczością od 1 m?. Rezystancja izolacji sprawdzana jest napięciami 100 V, 250 V, 500 V i 1000 V do 599,9 M? z rozdzielczością od 1 k?. Dostępny jest pomiar zastępczego prądu upływu, różnicowego prądu upływu oraz dotykowego prądu upływu, a także pomiar prądu obciążenia cęgami do 24,9 A. Test funkcjonalny obejmuje moc pozorną, czynną i bierną do 3,99 kVA/kW/kvar, współczynnik mocy, pobór prądu do 15,99 A oraz THD napięcia i prądu. Przyrząd testuje wyłączniki RCD i PRCD zgodnie z IEC 61557, mierzy czas zadziałania do 300 ms i prąd zadziałania do 30 mA. Realizuje badanie ciągłości przewodu PE, pomiar rezystancji izolacji w trzech punktach, test przewodu IEC oraz ocenę wizualną. Automatyczne procedury testujące i kreator procedur pozwalają na szybkie uruchomienie sekwencji pomiarowych, a wskazanie wartości granicznych sygnalizuje przekroczenia dopuszczalnych poziomów.

Interfejs, pamięć i integracja z systemem

Obsługa odbywa się przez kolorowy, podświetlany ekran dotykowy 5” o rozdzielczości 1280 x 720 px z graficznym wskaźnikiem. Interfejs jest intuicyjny, z wbudowanym systemem pomocy. Pamięć ma strukturę drzewiastą z folderami, obiektami i urządzeniami; dla każdego egzemplarza zapisywany jest opis, lokalizacja pomiaru, dane klienta i numer ewidencyjny. Pojemność pamięci wynosi 9999 wyników. Dane przesyłane są przez USB-B, Wi-Fi i LAN, co umożliwia integrację z platformą Sonel MeasureEffect™. Przyrząd współpracuje z drukarką etykiet oraz skanerem kodów QR, ułatwiając ewidencjonowanie narzędzi i druk wstępnego raportu z pomiarów wraz z kodem QR identyfikującym urządzenie w bazie.

Zastosowanie, normy i warunki pracy

Tester sprawdza się przy kontroli elektronarzędzi, urządzeń trójfazowych, sprzętu AGD oraz urządzeń spawalniczych zgodnie z PN-EN 60974-4. Może być używany do badań wg:

• PN-EN 50699
• PN-EN 50678
• VDE 0701-0702
• VDE 0404-1
• VDE 0404-2
• PN-EN 60745-1
• PN-EN 62841
• PN-EN 60335-1
• PN-EN 60950
• PN-EN IEC 62368-1
• AS/NZS 3760

Zasilanie sieciowe 95…265 V, 45…70 Hz uzupełnia akumulator Ni-MH 7,2 V / 2 Ah. Kategoria pomiarowa to CAT II 300 V, stopień ochrony IP40, izolacja podwójna. Wymiary obudowy to 318 x 257 x 152 mm, masa ok. 5 kg. Temperatura pracy -10…+50 °C, przechowywania -20…+70 °C, wilgotność 20…80%. Kompaktowa i wytrzymała obudowa chroni przyrząd podczas pomiarów i transportu.
