Miernik bezpieczeństwa sprzętu elektycznego PAT-96 WMPLPAT96

Kompleksowa kontrola bezpieczeństwa sprzętu elektrycznego i spawarek w terenie

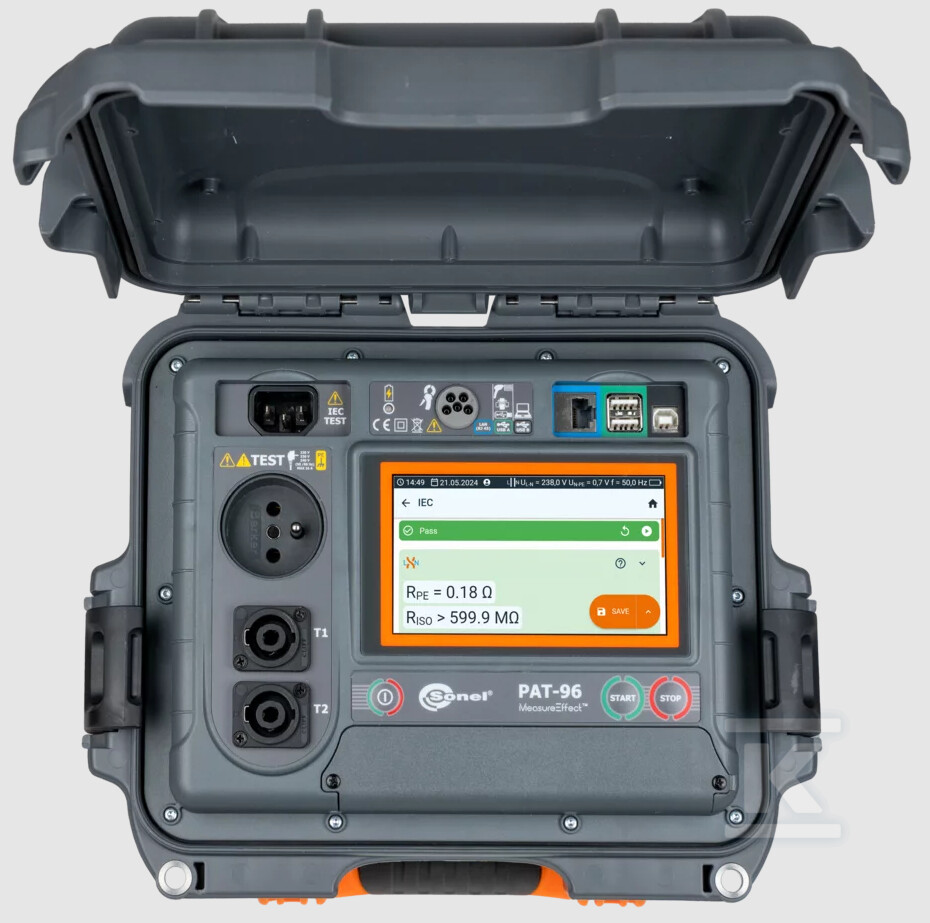

Przenośny miernik Sonel PAT-96 służy do okresowej oceny parametrów ochronnych urządzeń elektrycznych i spawarek. Urządzenie łączy pomiary rezystancji przewodu ochronnego, rezystancji izolacji, prądów upływu, mocy oraz testy wyłączników RCD i PRCD w jednym interfejsie dotykowym. Kreator procedur i automatyczne sekwencje testowe pozwalają na szybkie przeprowadzenie badań zgodnie z wymaganiami serwisowymi i inspekcyjnymi, a pamięć na 9 999 wyników umożliwia dokumentację pomiarów bez konieczności podłączania do komputera w trakcie pracy.

Zakres pomiarowy i funkcje dedykowane spawarkom

Układ pomiarowy obsługuje badanie urządzeń zasilanych 110 V i 230 V 50/60 Hz. Rezystancja przewodu PE mierzona jest prądem 200 mA / 10 A / 25 A w zakresie do 19,99 ? z rozdzielczością od 1 m?. Rezystancja izolacji sprawdzana jest napięciami 100 V / 250 V / 500 V / 1000 V do 599,9 M? z rozdzielczością od 1 k?, z opcją pomiaru w trzech punktach.

Dla spawarek przewidziano pomiar znamionowego napięcia bez obciążenia U RMS do 170,0 V, napięcia szczytowego DC i AC do 240,0 V oraz napięcia U0 do 240,0 V. Prądy upływu obejmują prąd upływu obwodu spawania IL do 14,99 mA, pierwotny prąd upływu spawarki IP do 14,99 mA, prąd upływu PE i różnicowy do 19,9 mA, zastępczy prąd upływu do 19,9 mA oraz dotykowy prąd upływu do 4,999 mA z rozdzielczością 0,001 mA.

Test funkcjonalny obejmuje pomiar mocy pozornej S do 3,99 kVA, czynnej P do 3,99 kW i biernej Q do 3,99 kvar, współczynnika mocy PF do 1,00, poboru prądu do 15,99 A, THD napięcia i prądu do 999,9 % oraz cos? do 1,0. Pomiar prądu cęgami sięga 24,9 A. Badania wyłączników RCD i PRCD realizowane są wg IEC 61557 z pomiarem czasu zadziałania do 300 ms i prądu zadziałania IA do 30 mA dla typu AC. Dostępne są także test wizualny, badanie ciągłości przewodu PE oraz test przewodu IEC.

Interfejs, pamięć i komunikacja

Obsługa odbywa się przez kolorowy ekran dotykowy LCD 5 cali o rozdzielczości 1280 x 720 px z graficznym wskaźnikiem i czytelną nawigacją. Wbudowany kreator procedur prowadzi przez automatyczne sekwencje testowe, a wskazanie wartości granicznych sygnalizuje przekroczenia dopuszczalnych limitów.

Zapis wyników wspiera pamięć wartości mierzonej i archiwum 9 999 pomiarów. Transmisja danych realizowana jest przez USB-B, Wi-Fi i LAN, z możliwością współpracy z systemem Sonel MeasureEffect™ do zarządzania i analizy pomiarów. Urządzenie komunikuje się z drukarką etykiet oraz skanerem kodów QR, co ułatwia ewidencjonowanie i dokumentowanie badań w terenie. Zasilanie sieciowe 95…265 V 45…70 Hz uzupełnia akumulator Ni-MH 7,2 V / 2 Ah, a maksymalny prąd obciążenia wynosi 16 A przy 230 V.

Zgodność z normami i warunki pracy

Przyrząd przeznaczony jest do badań zgodnie z PN-EN 50699, PN-EN 50678, PN-EN 60974-4, VDE 0701-0702, VDE 0404-1, VDE 0404-2, PN-EN 60745-1, PN-EN 62841, PN-EN 60335-1, PN-EN 60950, PN-EN IEC 62368-1 oraz AS/NZS 3760. Kategoria pomiarowa to II 300 V, rodzaj izolacji podwójna, stopień ochrony IP40.

Wymiary obudowy to 318 mm x 257 mm x 152 mm, masa ok. 5 kg. Praca możliwa jest w temperaturze -10…+50 °C, przechowywanie w -20…+70 °C przy wilgotności 20…80 %. Produkcja realizowana jest w systemie jakości ISO 9001, ISO 14001 i ISO 45001, a wyrób spełnia wymagania EMC wg PN-EN 61326-1 i PN-EN 61326-2-2. Gwarancja wynosi 36 miesięcy z możliwością przedłużenia do 60 miesięcy.
