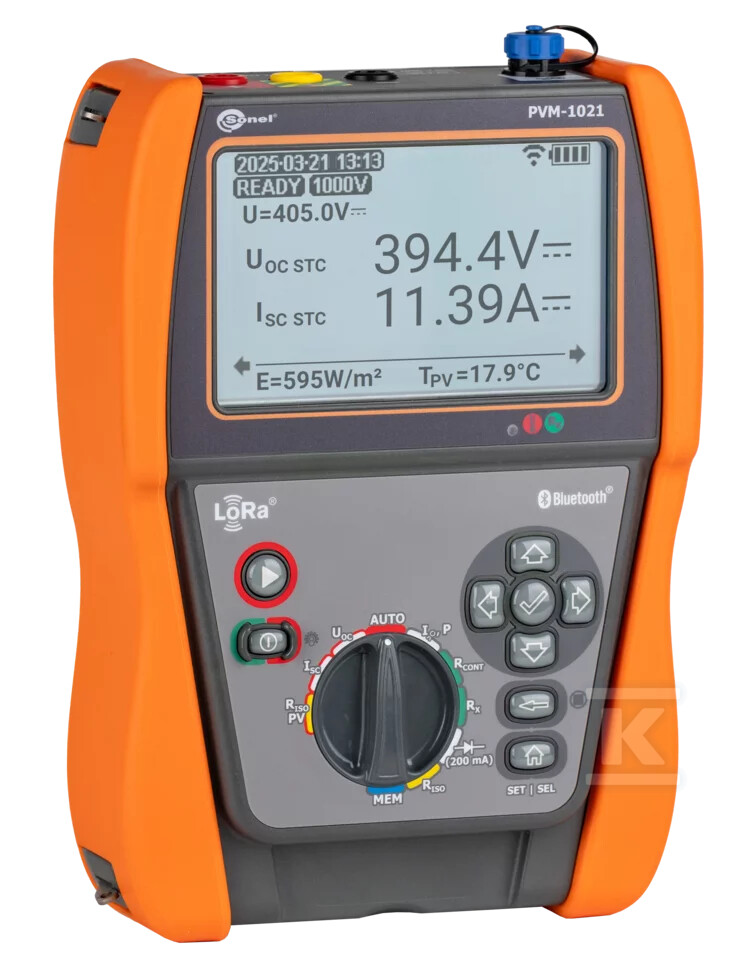

Miernik instalacji fotowoltaicznych PVM-1021 WMPLPVM1021

Kompaktowy miernik do kompleksowych pomiarów instalacji fotowoltaicznych do 1000 V DC

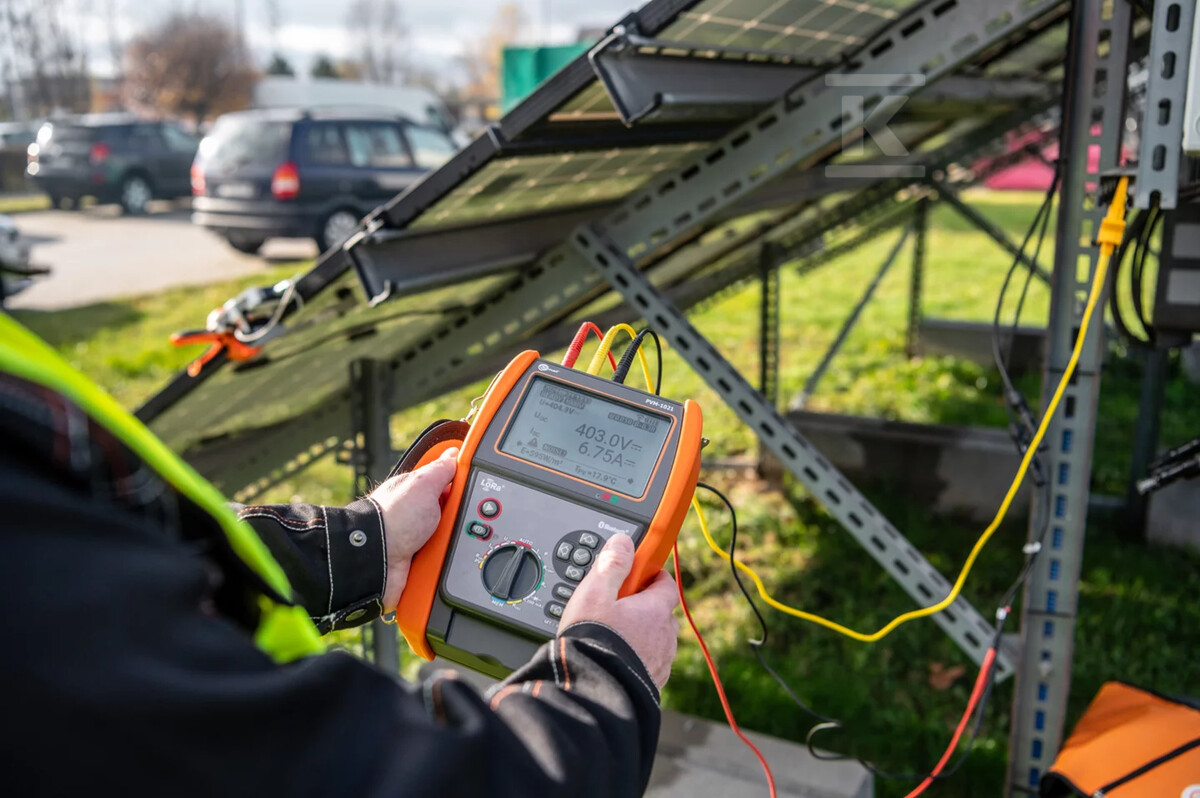

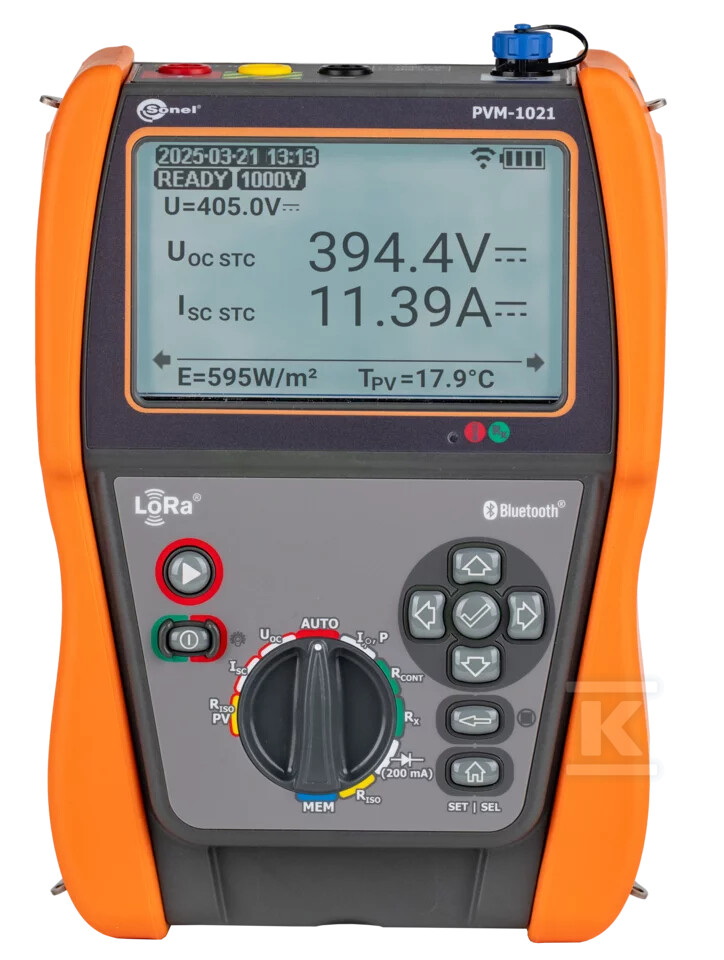

Urządzenie pozwala na wykonanie pełnego zakresu badań instalacji PV w jednym miejscu, od parametrów elektrycznych paneli i łańcuchów po pomiary po stronie AC. Obsługa opiera się na przełączniku obrotowym do wyboru funkcji oraz przyciskach na obudowie do ustawiania dodatkowych parametrów. Graficzny wyświetlacz i wszystkie przyciski są podświetlane, co ułatwia pracę w zacienionych miejscach, np. pod naziemnymi instalacjami PV. Obszerna pamięć skraca czas przygotowania dokumentacji po pomiarowej.

Zakres pomiarowy i funkcje wspierające pracę instalatora

Miernik realizuje pomiary kategorii 1 według normy EN 62446-1. W praktyce oznacza to m.in.:

• napięcie obwodu otwartego panelu lub łańcucha paneli PV do 1000 V DC oraz napięcie RMS sieci AC do 600 V wraz z pomiarem częstotliwości
• prąd zwarcia panelu lub łańcucha paneli PV do 20 A DC
• rezystancję izolacji paneli PV z napięciem pomiarowym 250 V, 500 V lub 1000 V, z jednoczesnym pomiarem dwóch wartości RISO+ oraz RISO-
• rezystancję izolacji obwodów AC z napięciem pomiarowym 250 V, 500 V lub 1000 V
• rezystancję połączeń ochronnych i wyrównawczych prądem ±200 mA oraz pomiar rezystancji niskim prądem ze sygnalizacją dźwiękową i wizualną
• pomiar prądu roboczego paneli PV i prądu AC za pomocą zewnętrznych cęgów, w zakresie do 400 A
• pomiar mocy AC/DC do 100 kW
• test diod prądem 200 mA z automatycznym wykrywaniem polaryzacji oraz test diod blokujących napięciem 1000 V DC

Tryb AUTO wykonuje sekwencję pomiarów po jednym naciśnięciu przycisku START. Dzięki współpracy z miernikiem nasłonecznienia i temperatury IRM-1 możliwe jest przeliczanie parametrów na warunki STC według normy EN IEC 60891.

Komunikacja bezprzewodowa, pamięć i automatyzacja pomiarów

Wbudowany moduł Bluetooth umożliwia przesył danych pomiarowych do komputera w zasięgu do 10 m. Zapis pobranych danych do popularnych formatów oraz wydruk zapewnia program Sonel Reader. Do generowania raportu z badań ochrony przeciwporażeniowej przeznaczony jest opcjonalny program Sonel Pomiary Elektryczne.

Komunikacja z IRM-1 odbywa się przez wbudowany interfejs radiowy LoRa, co pozwala na pracę na znacznych odległościach do 300 m. Funkcja reSYNC automatycznie uzupełnia wyniki o parametry środowiskowe rejestrowane przez IRM-1 w pamięci tymczasowej i przelicza je na warunki STC po odzyskaniu połączenia. Rozwiązanie jest przydatne, gdy miernik oddali się od czujnika w trakcie pomiarów.

Pamięć urządzenia przechowuje 100 obiektów po 40 komórek, co w praktyce daje możliwość zebrania pełnej dokumentacji z większej instalacji bez konieczności częstego opróżniania danych.

Wytrzymałość, bezpieczeństwo i warunki eksploatacji

Obudowa o klasie szczelności IP54 zapewnia ochronę przed wnikaniem pyłów i wody, co ma znaczenie przy pomiarach w przestrzeniach otwartych. Klasa pomiarowa to CAT III 1000 V, a izolacja jest podwójna zgodnie z EN 61010-1 i EN IEC 61557.

Wymiary wynoszą 244 x 169 x 71 mm, masa około 1,3 kg. Zasilanie stanowią baterie alkaliczne LR6 lub akumulatory NiMH rozmiar AA. Temperatura pracy to -10…+40 °C, przechowywania -20…+60 °C, wilgotność względna otoczenia 20…80 %. Czas automatycznego wyłączenia można ustawić na 5, 10, 15 min lub wyłączyć funkcję Auto-OFF.

Urządzenie spełnia wymagania norm EN 61010-1, EN IEC 61557, EN IEC 61010-2-030 oraz EMC dla środowiska przemysłowego wg EN IEC 61326-1 i EN IEC 61326-2-2. Standard jakości produkcji obejmuje ISO 9001, ISO 14001 i ISO 45001.
