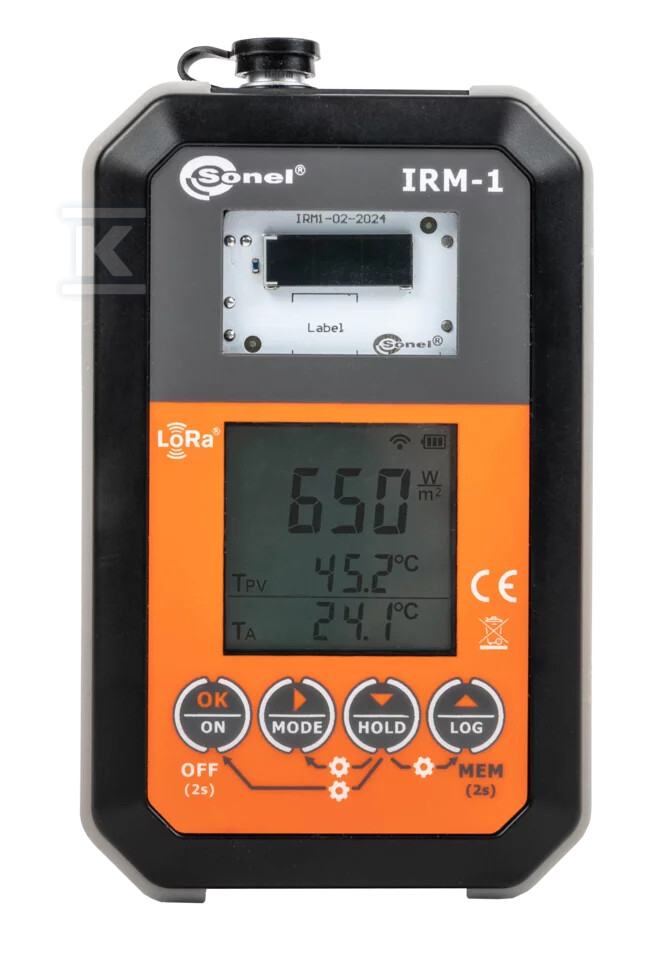

Miernik nasłonecznienia oraz temperatury WMPLIRM1

Kompaktowy miernik nasłonecznienia i temperatury do badań instalacji fotowoltaicznych

Niewielki przyrząd do pomiaru irradiancji i temperatury paneli oraz otoczenia, który dostarcza danych potrzebnych do przeliczenia wyników pomiarowych na warunki STC. Sprawdzi się zarówno przy projektowaniu nowej instalacji PV, jak i przy diagnostyce zacienienia oraz spadków wydajności już pracujących systemów. Wbudowany rejestrator i bezprzewodowa komunikacja pozwalają pracować samodzielnie w terenie i szybko przenosić wyniki do komputera lub miernika nadrzędnego.

Pomiary nasłonecznienia, temperatury i orientacji paneli

Urządzenie rejestruje natężenie nasłonecznienia w zakresie 100 W/m2 …1400 W/m2 z rozdzielczością 1 W/m2, z wyświetlaniem od 0 W/m2 …1400 W/m2. Dostępny jest również odczyt w BTU/ft2h, 32 BTU/ft2h…444 BTU/ft2h. Dokładność pomiaru irradiancji wynosi ±(5% w.m. + 2 cyfry).

Temperatura panelu fotowoltaicznego i temperatura otoczenia są mierzone w zakresie -20,0°C…100,0°C z rozdzielczością 0,1°C, z możliwością przełączania na °F, -4,0°F…212,0°F. Dokładność to ±(1% w.m. + 5 cyfr).

Do oceny warunków montażu służy czujnik nachylenia w zakresie -90°…+90° z rozdzielczością 1° oraz wbudowany kompas określający kierunek położenia 0°…360° z rozdzielczością 1°. Odczyt kąta i orientacji pozwala powiązać wyniki pomiaru nasłonecznienia z rzeczywistą geometrią instalacji i zidentyfikować strefy zacienienia.

Rejestracja danych, komunikacja LoRa i synchronizacja reSYNC

Wbudowany rejestrator umożliwia zapis do 5000 rekordów, a pamięć podręczna mieści 999 komórek. Tryb rejestracji jednorazowej zapełnia pamięć do limitu, tryb ciągły nadpisuje najstarsze dane. Rozwiązanie sprawdza się przy pomiarach nasłonecznienia przed budową instalacji oraz przy długotrwałej obserwacji zacienienia istniejących układów.

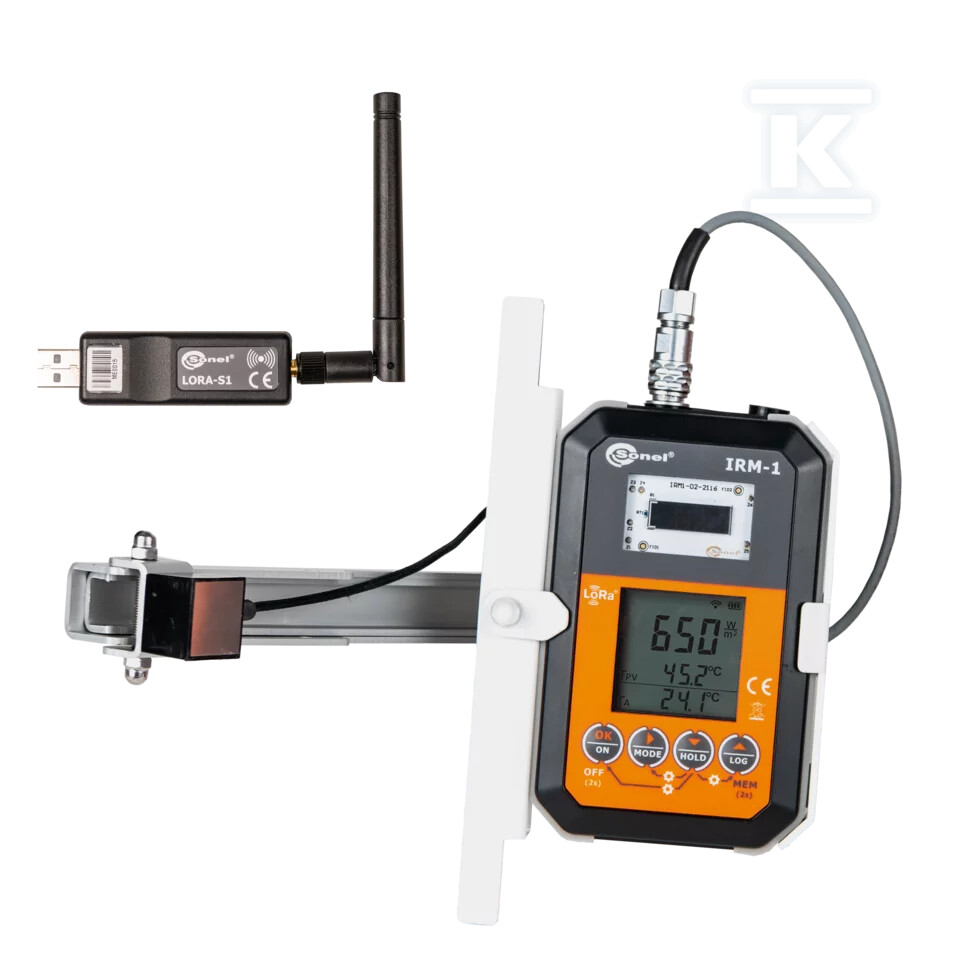

Dane można odczytać przez złącze USB i przenieść do komputera. Przyrząd ma wbudowany bezprzewodowy interfejs LoRa do automatycznej wymiany danych z miernikiem nadrzędnym na znacznie większy zasięg niż Bluetooth. Funkcja reSYNC zapewnia automatyczną synchronizację pomiarów z urządzeniem nadrzędnym, co ogranicza potrzebę ręcznego pobierania wyników w terenie.

Odporność na warunki terenowe i parametry eksploatacyjne

Obudowa zapewnia klasę szczelności IP65, czyli ochronę przed pyłem i strugami wody. To istotne przy pomiarach w przestrzeniach otwartych, gdzie instalacje PV są narażone na zmienne warunki atmosferyczne.

Wymiary zewnętrzne to 134 x 79 x 28 mm, masa ok. 0,2 kg. Zasilanie zapewnia akumulator Li-Ion 3,7 V 1,3 Ah. Zakres temperatury pracy to -10…+50°C, przechowywania -20…+60°C, przy wilgotności względnej 20…80%.

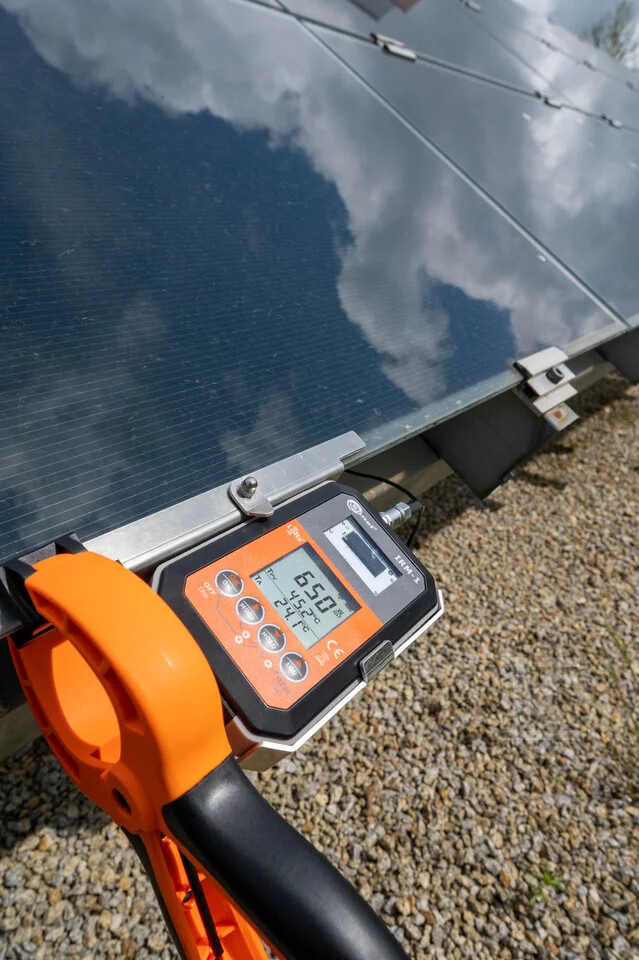

Przyrząd spełnia wymagania bezpieczeństwa wg IEC 61010-1 oraz wymagania EMC dla środowiska przemysłowego wg IEC 61326-1. Kompaktowa forma i niska masa ułatwiają montaż na konstrukcji paneli i pracę instalatora bez konieczności dodatkowego statywu.
