Przewód 20 m czerwony 15 kV, CAT IV 1000V zakończony krokodylem WAPRZ020REKRO15KV

Przewód pomiarowy 15 kV z krokodylem do pomiarów izolacji

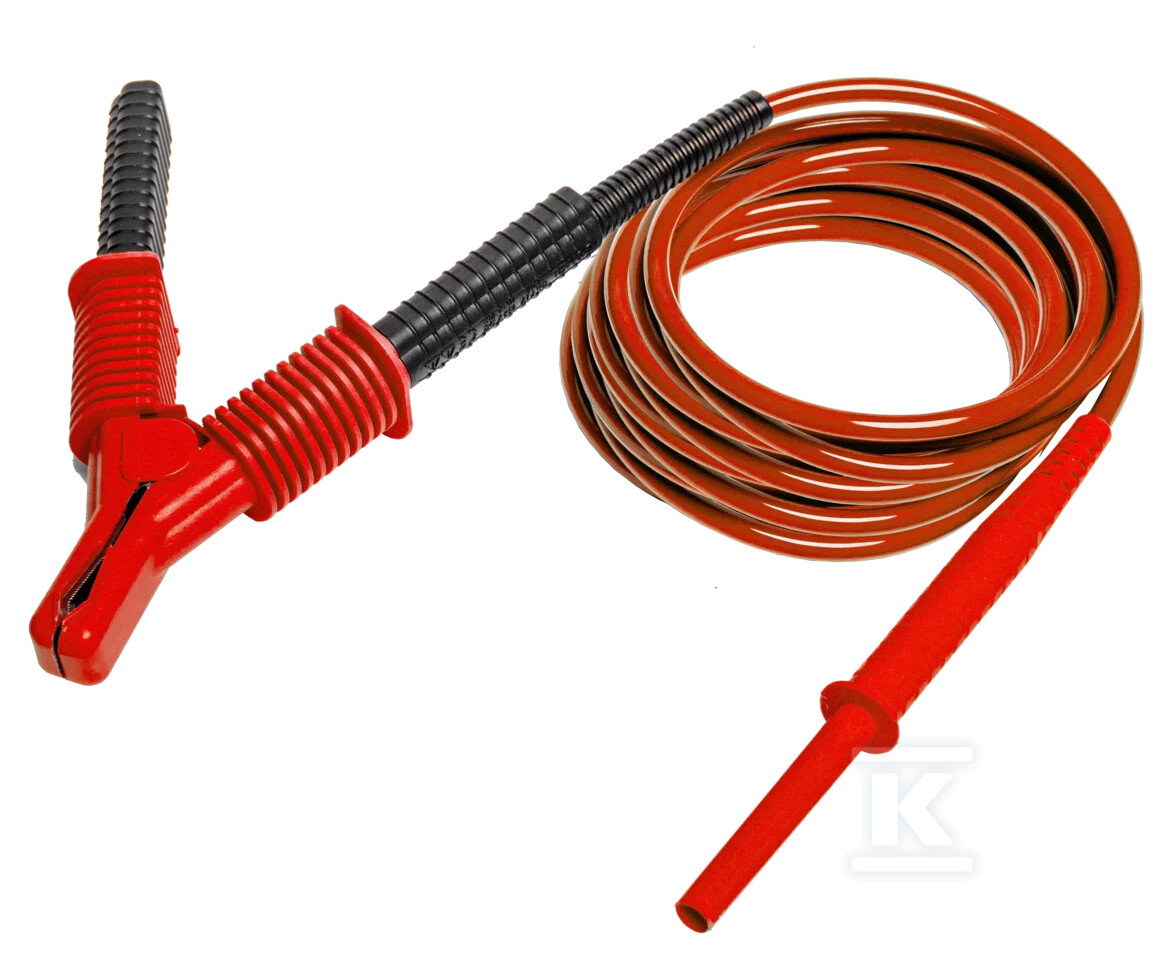

Czerwony przewód pomiarowy o długości 20 m przeznaczony jest do pracy z miernikami rezystancji izolacji w warunkach wymagających wysokiej kategorii bezpieczeństwa. Napięcie znamionowe 15 kV i klasyfikacja CAT IV 1000 V pozwalają na jego użycie przy pomiarach instalacji o podwyższonym ryzyku przepięć. Zakończenie w postaci krokodylka z wtykiem bananowym 4 mm zapewnia szybkie i pewne połączenie z zaciskami urządzenia oraz z badanym obiektem, a osłona na wtyku ogranicza ryzyko przypadkowego dotknięcia części pod napięciem.

Budowa i bezpieczeństwo użytkowania

Izolacja wykonana jest z silikonu w układzie podwójnym, co przekłada się na odporność mechaniczną i stabilność parametrów elektrycznych w szerokim zakresie temperatur. Wtyk bananowy 4 mm ma konstrukcję bezpieczną, prostą, niklowaną, z osłoną chroniącą użytkownika podczas obsługi. Krokodyl o zakresie otwarcia 44 mm chwyta przewody i zaciski o różnej średnicy, utrzymując stabilny kontakt bez konieczności dodatkowych narzędzi. Przewód jest odporny na uszkodzenia mechaniczne i zachowuje elastyczność, co ułatwia prowadzenie pomiarów w ciasnych rozdzielnicach i na wysokości.

Zastosowanie i kompatybilność

Długość 20 m pozwala na pracę z bezpiecznej odległości od badanego obiektu, co jest istotne przy pomiarach instalacji przemysłowych, transformatorów i sieci średniego napięcia. Przewód współpracuje z miernikami rezystancji izolacji z serii MIC, w tym MIC-5010, MIC-10k1, MIC-15k1, MIC-5005 i MIC-5050. Uniwersalna budowa umożliwia stosowanie go zarówno w pomiarach okresowych, jak i w diagnostyce poawaryjnej, gdzie liczy się szybkie podłączenie i pewność połączenia.

Parametry pracy i warunki eksploatacji

Przekrój żyły 1 mm2 i maksymalna prądowa pracy 10 A zapewniają niską rezystancję i stabilny pomiar przy obciążeniach typowych dla testów izolacji. Kategoria bezpieczeństwa CAT IV 1000 V oznacza przeznaczenie do pomiarów w instalacjach przyłączeniowych i rozdzielczych, gdzie występują największe przepięcia. Napięcie znamionowe 15 kV daje zapas wytrzymałości przy testach wysokim napięciem. Czerwone oznaczenie ułatwia identyfikację biegunowości w układach pomiarowych.
