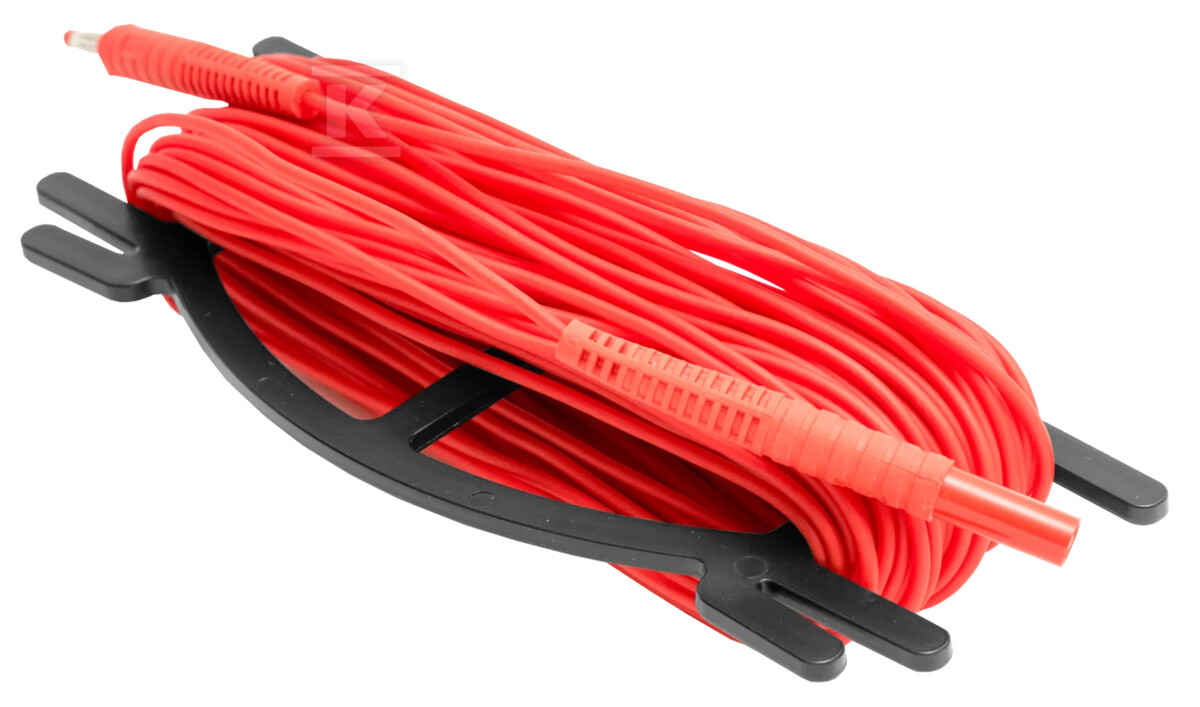

Przewód 30 m czerwony na nawijaku wtyki bananowe WAPRZ030REBBN

Uniwersalny przewód pomiarowy 30 m na H-frame z wtykami bananowymi

Przewód 30 m w czerwonym kolorze na H-frame z wtykami bananowymi to jednożyłowy przewód pomiarowy Sonel o indeksie WAPRZ030REBBN, przeznaczony do połączeń pomiarowych w instalacjach elektrycznych. Długość 30 m zapewnia swobodę pracy na większych obiektach bez konieczności zmiany punktu pomiarowego, a czerwone oznaczenie ułatwia szybką identyfikację przewodu w zestawie. Konstrukcja na H-frame ogranicza plątanie i przyspiesza rozwijanie oraz zwijanie, co jest istotne przy pracy w terenie.

Budowa i materiały

Przewód ma pojedynczą izolację wykonaną z poliuretanu, co zapewnia dobrą odporność mechaniczną i elastyczność w typowych warunkach instalacyjnych. Przekrój żyły wynosi 0,75 mm2. Oba końce wyposażono w bezpieczne wtyki bananowe 4 mm, proste, niklowane. Wtyk 1 i wtyk 2 mają identyczną budowę, co upraszcza podłączenie do mierników i gniazd pomiarowych. Czerwony kolor powłoki jest zgodny z praktyką kolorystyczną przewodów pomiarowych i pozwala na szybkie rozróżnienie fazy lub przewodu roboczego w zestawie.

Zastosowanie pomiarowe i bezpieczeństwo

Przewód jest przeznaczony do pomiarów w obwodach niskonapięciowych. Znamionowe napięcie wynosi do 300 V DC między żyłą a uziemieniem oraz do 500 V DC między żyłami. Spełnia wymagania normy EN 61010-031 dla przewodów pomiarowych. W dokumentacji producenta wskazane są kategorie pomiarowe według EN IEC 61010-2-030: CAT II dla obwodów bezpośrednio przyłączonych do instalacji niskiego napięcia, CAT III dla instalacji w budynkach oraz CAT IV dla pomiarów przy źródle instalacji niskiego napięcia. W praktyce oznacza to, że przewód może być stosowany z miernikami Sonel w typowych pracach instalacyjnych, pod warunkiem że kategoria pomiarowa samego urządzenia pomiarowego jest zachowana i nie jest przekraczane maksymalne napięcie.

Przed każdym użyciem należy sprawdzić izolację pod kątem uszkodzeń mechanicznych, takich jak pęknięcia, przecięcia czy zmiany struktury. Produkt nie może być używany przy uszkodzonej izolacji. Przewód należy podłączać wyłącznie do gniazd przewidzianych przez producenta miernika i nie stosować go powyżej dopuszczalnych wartości napięcia i prądu.

Wygoda użytkowania i przechowywanie

Rozwiązanie na H-frame to forma nawijaka bez kółek, która utrzymuje przewód w zwartym układzie i ogranicza splątania podczas transportu. Długość 30 m jest wystarczająca do pomiarów w rozdzielniach, na placach budowy czy w obiektach przemysłowych, gdzie punkty pomiarowe są oddalone od stanowiska pracy. Wtyki bananowe 4 mm pasują do standardowych gniazd pomiarowych większości profesjonalnych mierników. Czerwone oznaczenie wspiera szybką identyfikację przewodu w zestawie z innymi kolorami, co zmniejsza ryzyko pomyłki przy podłączaniu.
