Przewód 50 m dwużyłowy (12 / 20 A) BDP WAADAPRZ050BDP

Dwużyłowy przewód pomiarowy do pomiarów małych rezystancji na dużych odległościach

Dwużyłowy przewód o długości 50 m z serii BDP przeznaczony jest do precyzyjnych pomiarów małych rezystancji i kontroli skuteczności ochrony odgromowej na rozległych obiektach, w tym turbinach wiatrowych. W połączeniu z kompatybilnym miernikiem umożliwia prowadzenie pomiarów prądem do 10 A nawet na dużych odległościach, do 150 m, co ma znaczenie przy obiektach o rozbudowanej infrastrukturze uziemiającej. Seria BDP została zaprojektowana jako wszechstronne rozwiązanie dla profesjonalistów zajmujących się pomiarami rezystancji i monitorowaniem ochrony odgromowej.

Zastosowanie i korzyści w pomiarach terenowych

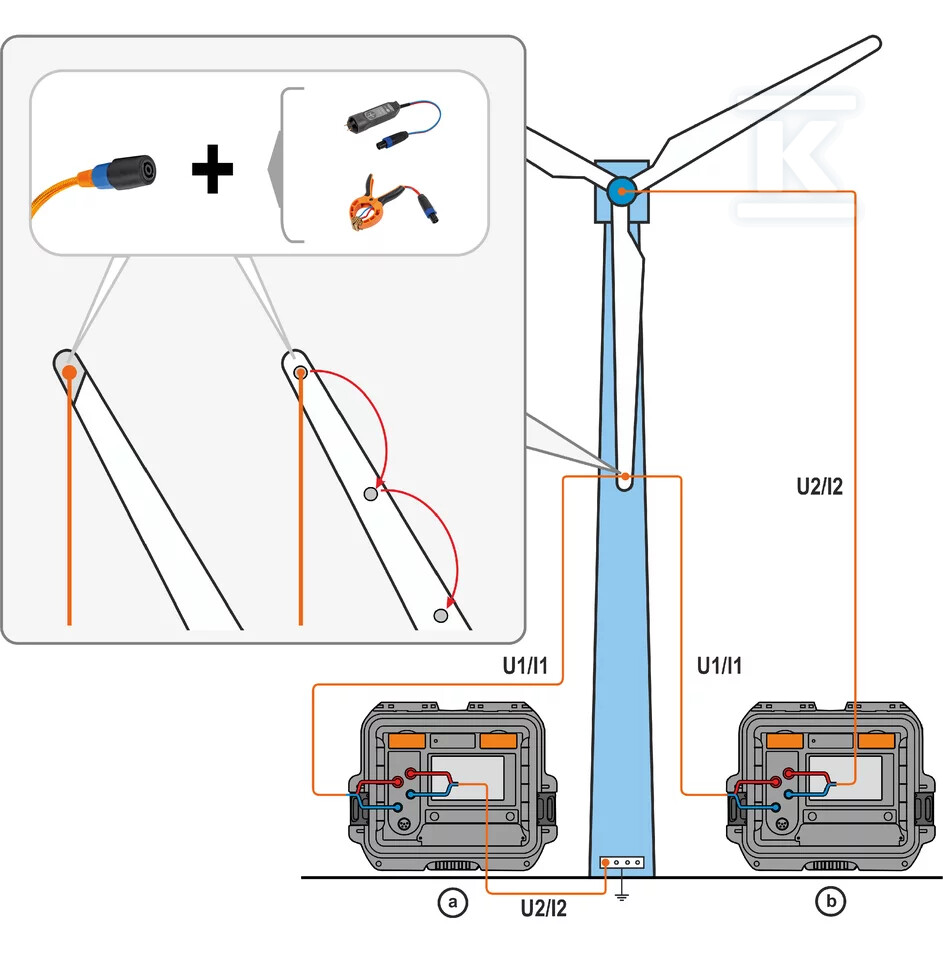

Przewód sprawdza się tam, gdzie standardowe zestawy pomiarowe są za krótkie lub zbyt podatne na zakłócenia. Dzięki konstrukcji dwużyłowej oddziela się tor prądowy od toru napięciowego, co ogranicza wpływ rezystancji przewodu na wynik pomiaru małych rezystancji. Jest to szczególnie istotne przy pomiarach ochrony odgromowej turbin wiatrowych, gdzie punkty pomiarowe znajdują się w znacznej odległości od stanowiska pracy.

• pomiar małych rezystancji prądem do 10 A w połączeniu z miernikiem Sonel
• praca na rozległych obiektach do 150 m przy zachowaniu powtarzalności pomiaru
• kontrola ciągłości i rezystancji uziemień w instalacjach odgromowych
• możliwość budowy układu pomiarowego pod konkretne wymagania odległościowe dzięki dostępnym długościom 25, 50, 75 i 100 m w serii BDP

Budowa, wykonanie i trwałość

Przewód składa się z żyły prądowej i żyły napięciowej, chronionych wspólnym, trwałym oplotem. Takie rozwiązanie zwiększa odporność mechaniczną i chroni przed uszkodzeniami w warunkach terenowych. Z jednej strony przewód zakończony jest odrębnymi wtykami bananowymi, z drugiej posiada zintegrowane gniazdo PAT, co ułatwia szybkie i pewne połączenie z miernikiem i akcesoriami.

Rezystancja żył dla wersji 50 m wynosi ok. 1,55 ? dla żyły niebieskiej i ok. 0,23 ? dla żyły czerwonej. Różnica rezystancji między torami jest uwzględniona w metodzie pomiaru czteroprzewodowego i pozwala na uzyskanie stabilnych wyników nawet przy długich odcinkach.

• wspólny oplot chroni obie żyły przed uszkodzeniami mechanicznymi
• zakończenia bananowe i gniazdo PAT umożliwiają szybkie podłączenie bez dodatkowych przejściówek
• seria dostępna w kilku długościach, co pozwala dobrać układ pomiarowy do konkretnego obiektu

Kompatybilność i warunki pracy

Przewód jest kompatybilny z miernikiem małych rezystancji i rezystancji uzwojeń Sonel. W tym zestawieniu umożliwia pomiary w zakresie małych rezystancji z zachowaniem dokładności wymaganej w diagnostyce ochrony odgromowej i pomiarach ciągłości.

Masa netto przewodu wynosi ok. 9,4 kg, a wymiary opakowania to ok. 50 cm szerokości, 85 cm wysokości i 50 cm długości, co ułatwia transport i przechowywanie na wyposażeniu serwisowym.
