Przewód 75 m dwużyłowy (12 / 20 A) BDP WAADAPRZ075BDP

Pomiar małych rezystancji na dużych odległościach z serią BDP

Dwużyłowy przewód pomiarowy o długości 75 m umożliwia prowadzenie precyzyjnych pomiarów w miejscach, gdzie standardowe długości są niewystarczające. Seria BDP została opracowana do pracy w wymagających warunkach pomiarów ochrony odgromowej oraz do kontroli bardzo rozległych obiektów, w których liczy się stabilność sygnału i powtarzalność wyniku na całej długości linii.

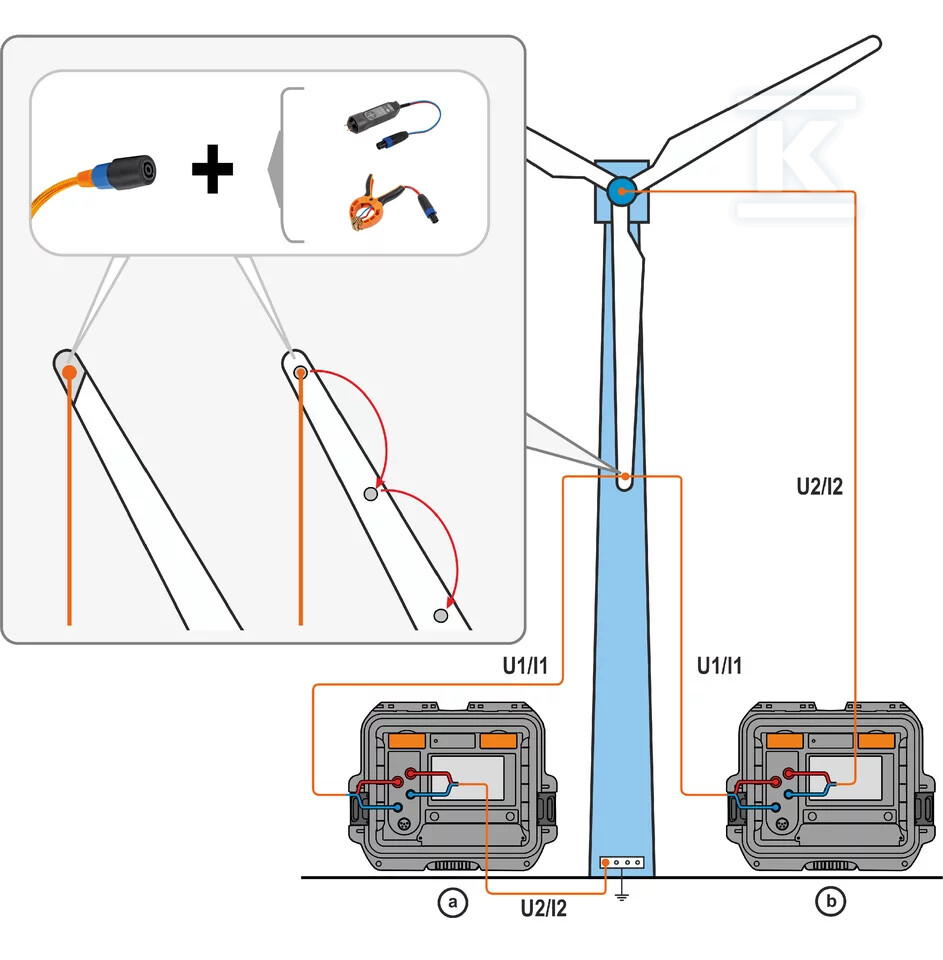

Zastosowanie w ochronie odgromowej turbin wiatrowych i dużych obiektów

Przewód sprawdza się przy pomiarach uziemień i ciągłości połączeń w instalacjach odgromowych turbin wiatrowych, gdzie punkty pomiarowe znajdują się dziesiątki metrów od siebie. Dwużyłowa konstrukcja ogranicza wpływ zakłóceń i pozwala na uzyskanie czytelnego sygnału nawet na rozciągniętej trasie.

• kontrola ciągłości przewodów odprowadzających na dużych konstrukcjach,
• pomiary rezystancji uziemienia w rozproszonych układach,
• praca z kompatybilnymi akcesoriami Sonel przy kontroli bardzo rozległych obiektów.

Dzięki długości 75 m instalator może objąć jednym odcinkiem pomiary w miejscach trudno dostępnych bez konieczności łączenia przedłużek, co zmniejsza liczbę połączeń i potencjalnych źródeł błędu.

Praca z miernikiem Sonel MMR-650 i prądem pomiarowym do 10 A

W połączeniu z miernikiem Sonel MMR-650 przewód umożliwia pomiary małych rezystancji prądem pomiarowym do 10 A, nawet na dużych odległościach - do 150 m przy zastosowaniu odpowiedniej konfiguracji. To istotne w sytuacjach, gdy rezystancja ma znaczenie dla oceny skuteczności ochrony odgromowej i jakości połączeń.

• stabilny pomiar przy podwyższonym prądzie testowym,
• zachowanie powtarzalności wyniku na rozciągniętej linii,
• możliwość pracy w terenie bez konieczności zbliżania przyrządu do obiektu.

Dla użytkownika końcowego oznacza to pewniejsze wyniki kontroli, a dla instalatora - mniej przestawiania sprzętu i krótszy czas pomiaru na obiekcie.

Budowa dwużyłowa i parametry pracy 12 / 20 A

Przewód dwużyłowy BDP o długości 75 m jest przewidziany do pracy z obciążeniem 12 / 20 A, co przekłada się na bezpieczne prowadzenie prądu pomiarowego w typowych metodach pomiaru rezystancji. Dwie żyły pozwalają na oddzielenie toru pomiarowego od toru zasilającego, co ogranicza wpływ rezystancji własnej przewodu na wynik.

• długość 75 m zapewnia zasięg bez dodatkowych przedłużek w większości zastosowań terenowych,
• konstrukcja dwużyłowa wspiera pomiary metodą techniczną z kompensacją,
• parametr prądowy 12 / 20 A daje zapas dla różnych trybów pracy miernika.

Rozwiązanie jest uniwersalne - sprawdzi się zarówno w rękach serwisanta wykonującego okresowe kontrole ochrony odgromowej, jak i w pracach projektowych wymagających dokładnej weryfikacji małych rezystancji na dużych obiektach.
