Skrzynka kalibracyjna CS-5kV WAADACS5KV

Szybka weryfikacja mierników rezystancji izolacji do 5 kV DC

Urządzenie służy do sprawdzania poprawności wskazań testerów izolacji. Zostało zaprojektowane jako wzorcowe źródło rezystancji dla przyrządów pracujących z napięciem pomiarowym do 5 kV DC, z dopuszczalnym maksymalnym napięciem pomiarowym 5500 V DC. Wysokoprecyzyjne rezystory wzorcowe pozwalają na szybkie potwierdzenie, czy miernik izolacji pokazuje wartości zgodne z rzeczywistością, bez konieczności odwoływania się do zewnętrznego laboratorium. Konstrukcja jest przeznaczona do pracy instalatorów i laboratoriów szkoleniowych, gdzie liczy się powtarzalność i prostota obsługi.

Budowa i wartości wzorcowe

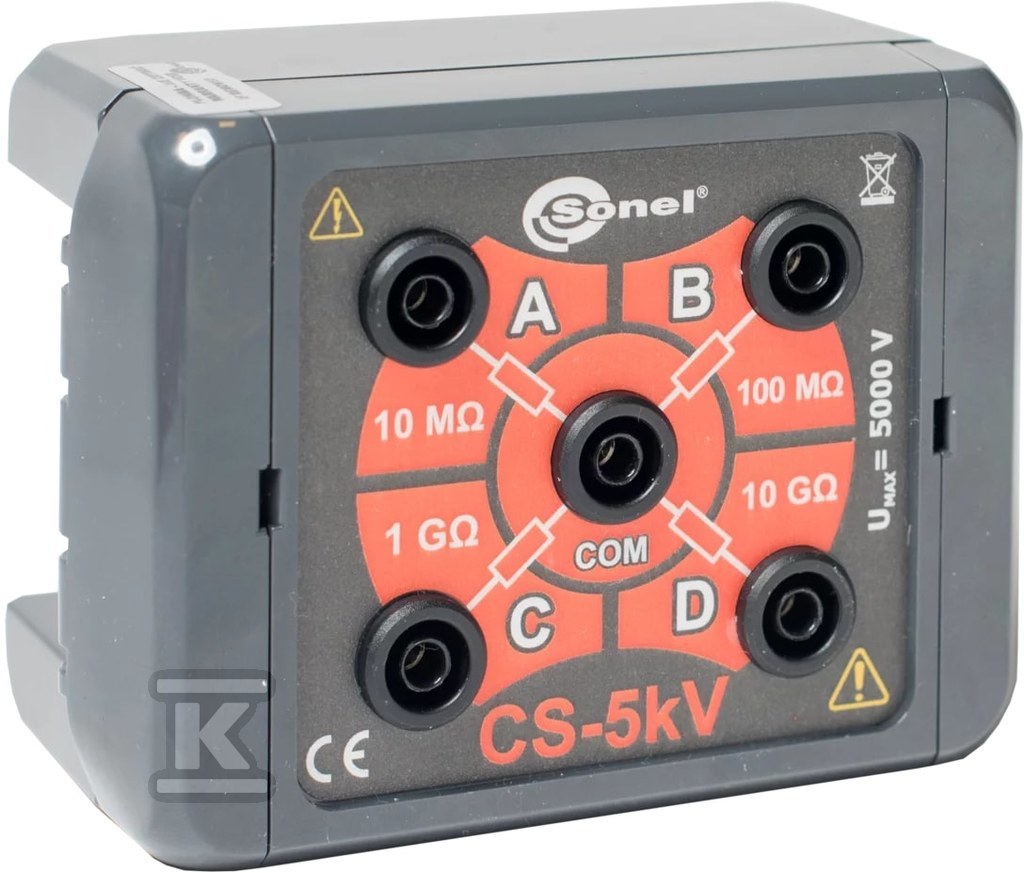

W środku znajdują się cztery niezależne rezystory o wartościach nominalnych 10 M?, 100 M?, 1 G? i 10 G?. Każdy z nich charakteryzuje się dokładnością wartości nominalnej ±1%, a dokładność kalibracji nie jest gorsza niż 0,5%. Dzięki temu możliwe jest zarówno pomiar pojedynczych wartości, jak i ich kombinacje, co pozwala zasymulować różne stany izolacji przewodów, kabli czy izolatorów.

Połączenia realizowane są przez gniazda bananowe o średnicy 4 mm, co zapewnia kompatybilność z typowymi kablami pomiarowymi mierników typu MIC. Obudowa ma wymiary ok. 112 mm x 80 mm x 61 mm i stopień ochrony IP40. Izolacja jest podwójna zgodnie z PN-EN 61010-1, a urządzenie jest dostarczane bez walizki i bez dodatkowych akcesoriów w zestawie.

Warunki pracy, stabilność i bezpieczeństwo

Praca jest możliwa w temperaturze od -5 °C do +50 °C, a przechowywanie od -30 °C do +60 °C. Zalecana wilgotność pracy to 60%. Współczynnik temperaturowy wynosi 100 ppm/°C przy temperaturze kalibracji 20 °C, a współczynnik napięcia to 1 ppm/V. Stabilność długoterminowa jest typowo na poziomie 0,5% rocznie lub lepiej, co ogranicza konieczność częstych ponownych wzorcowań.

Bezpieczeństwo elektryczne spełnia wymagania normy IEC 1010-1, a całość procesu opracowania, projektu i produkcji realizowana jest w systemie jakości ISO 9001. Każda sztuka przechodzi weryfikację laboratoryjną poprawności wskazań, potwierdzaną świadectwem sprawdzenia i etykietą na obudowie.

Zastosowanie w praktyce i zgodność

Urządzenie sprawdza się przy rutynowej kontroli mierników rezystancji izolacji, w szkoleniach oraz podczas prezentacji, gdzie potrzebna jest symulacja rezystancji izolacji. Jest dedykowane do współpracy z testerami izolacji o napięciu do 5 kV DC, w tym z serii MIC. Lekka konstrukcja, masa z opakowaniem ok. 0,215 kg i kompaktowe opakowanie 100 mm x 75 mm x 60 mm ułatwiają transport i przechowywanie w warsztacie.

Dzięki podwójnej izolacji, klasie IP40 i szerokiemu zakresowi temperatur pracy, skrzynka zachowuje powtarzalność pomiaru w typowych warunkach warsztatowych i polowych.
