Sonda do pomiaru rezystancji w strefach objętych ochroną przed ESD (2 szt.) WASONPRS2

Szybki i precyzyjny pomiar rezystancji w strefach chronionych przed ESD

Kontrola stref EPA wymaga powtarzalnych pomiarów rezystancji powierzchni i materiałów, które mają zapobiegać gromadzeniu się ładunków elektrostatycznych. Sondy PRS-2 zostały zaprojektowane dla koordynatorów ESD i pomiarowców, którzy regularnie weryfikują skuteczność ochrony. Praca z nimi jest szybka i dokładna, a precyzyjne wykonanie zapewnia poprawną weryfikację zmierzonych wartości rezystancji.

Zgodność z normami ESD i zakres zastosowań

Sondy wykonano zgodnie z wytycznymi międzynarodowych standardów, m.in. IEC 61340-5-1, IEC 61340-5-2 oraz ANSI/ESD S20.20. Dzięki temu pomiary powierzchni i materiałów mogą być prowadzone w sposób zgodny z wymaganiami ochrony urządzeń wrażliwych na wyładowania elektrostatyczne.

Produkt opracowano z myślą o pełnym lub częściowym spełnieniu wymagań szeregu norm stosowanych w praktyce ESD:

• IEC 61340-2-3 - metody badań rezystancji i rezystywności materiałów planarnych zapobiegających akumulacji ładunków,
• IEC 61340-4-1 - rezystancja pokryć podłogowych i podłóg zainstalowanych,
• IEC 61340-4-3 - obuwie,
• IEC 61340-4-5 - obuwie i podłoga w połączeniu z osobą,
• IEC 61340-4-6 - opaski antystatyczne na nadgarstek,
• IEC 61340-4-7 - jonizacja,
• IEC 61340-4-9 - odzież,
• IEC 61340-5-1, IEC TR 61340-5-2, IEC 61340-5-3 - ochrona urządzeń elektronicznych przed zjawiskami elektrostatycznymi i klasyfikacja opakowań ESD,
• IEC 62631-3-1 - właściwości dielektryczne i rezystancyjne materiałów izolacyjnych, metody DC,
• HD 60364-6 oraz IEC 1081 - weryfikacja instalacji niskiego napięcia i bezpieczna instalacja przyrządów pneumatycznych.

Taki zakres pozwala na stosowanie sond przy audytach EPA, kontroli podłóg przewodzących i rozpraszających, weryfikacji materiałów roboczych, odzieży ochronnej, obuwia oraz elementów systemu uziemienia.

Budowa sond i praktyczne wyposażenie pomiarowe

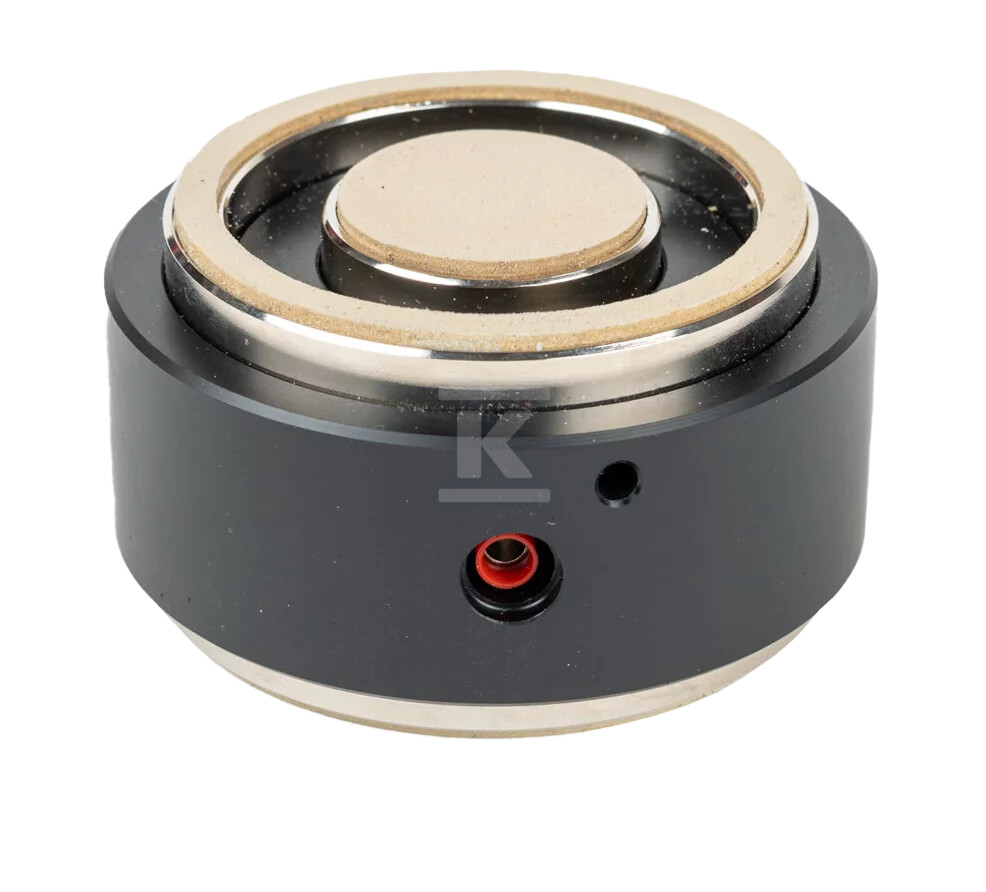

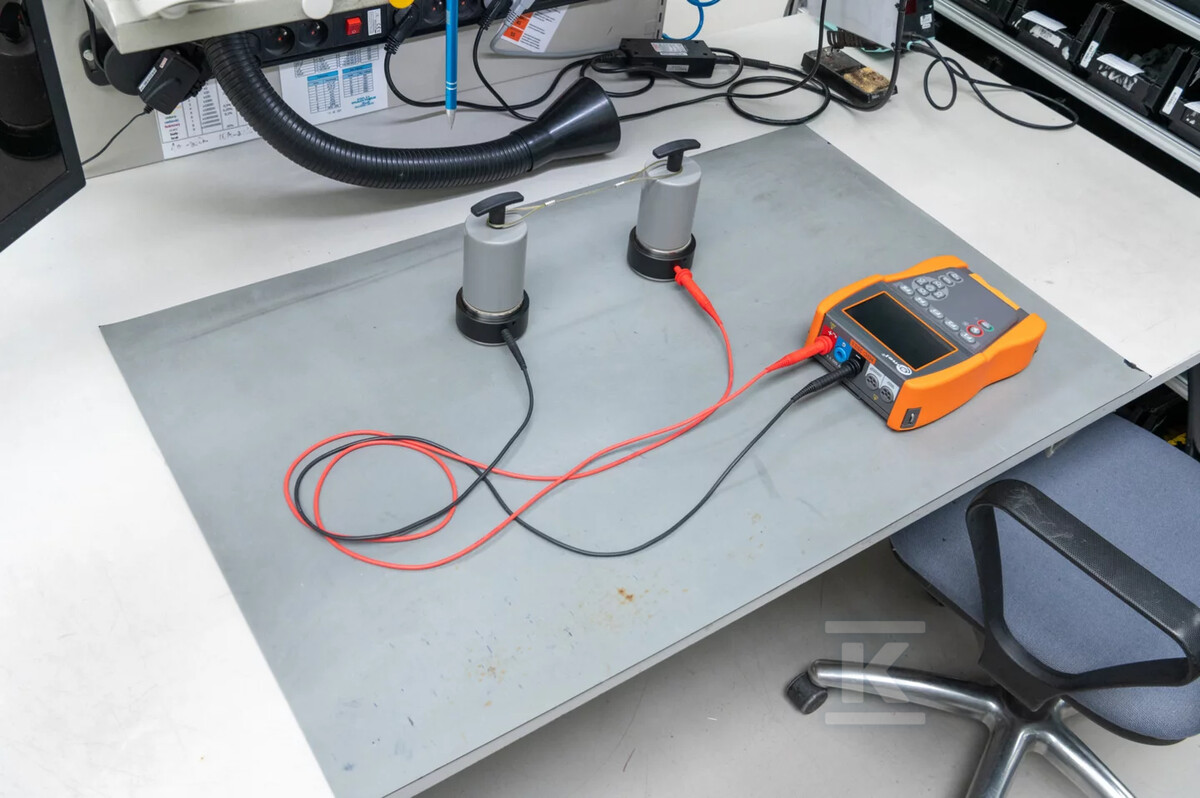

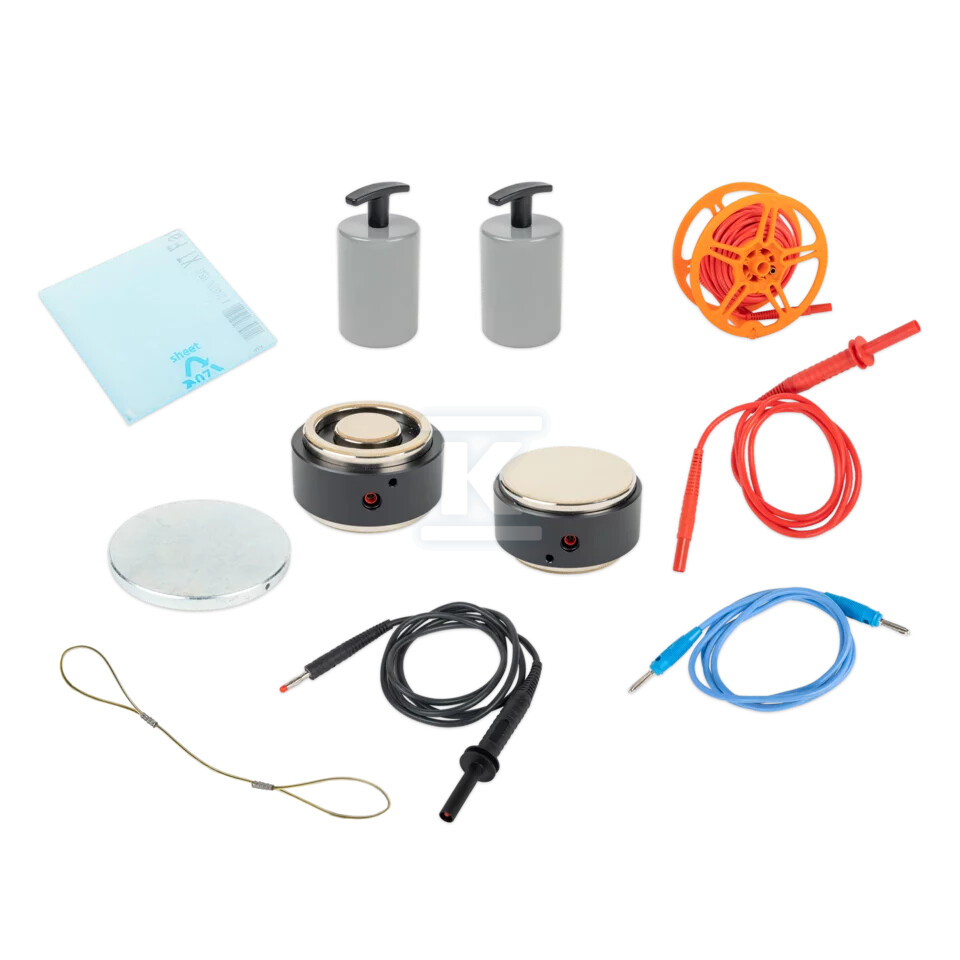

Sondy pierścieniowe dwustronne oraz okrągła przeciwelektroda zostały wykonane precyzyjnie, co przekłada się na powtarzalność kontaktu z badaną powierzchnią i stabilność pomiaru. W praktyce pomiarowej wykorzystuje się ciężarki dociskowe zapewniające stały nacisk, płytkę izolacyjną do separacji pomiarowej oraz linkę dystansową 25 cm ułatwiającą pozycjonowanie.

Do prowadzenia pomiarów przewidziano przewody pomiarowe o różnych długościach - szpula 10 m do pracy na większych powierzchniach oraz trzy przewody 1,2 m do połączeń lokalnych. Taki zestaw akcesoriów pozwala na szybkie przygotowanie stanowiska bez konieczności dodatkowego okablowania.

Opcjonalnie dostępny jest adapter zasilania z wtykiem sieciowym i gniazdami bananowymi AZ-3 oraz twarda walizka do transportu PRS-2, co ułatwia przechowywanie i mobilność przy wyjazdowych kontrolach.

Dla kogo i gdzie się sprawdza

Rozwiązanie kierowane jest do osób odpowiedzialnych za nadzór nad strefami EPA - koordynatorów ESD, inżynierów jakości i techników pomiarowych. Sondy sprawdzają się przy rutynowych kontrolach rezystancji posadzek, opakowań antystatycznych, odzieży i obuwia, a także przy weryfikacji opasek uziemiających i systemów jonizacji.

Dzięki zgodności z normami IEC 61340 i ANSI/ESD S20.20 pomiary wykonane sondami PRS-2 mogą być dokumentowane jako część programu ochrony przed wyładowaniami elektrostatycznymi, wspierając utrzymanie wymaganej skuteczności ochrony urządzeń wrażliwych.
