Sonda do pomiaru rezystancji w strefach objętych ochroną przed ESD (zestaw z walizką) WASONPRS2KIT

Zestaw pomiarowy do kontroli stref EPA

Zestaw przeznaczony jest dla koordynatorów ESD i pomiarowców, którzy nadzorują i regularnie kontrolują strefy objęte ochroną przed skutkami niekorzystnego oddziaływania elektryczności statycznej. Praca z sondami PRS-2 jest szybka i dokładna, a precyzyjne wykonanie elementów pomiarowych pozwala na poprawną weryfikację zmierzonych wartości rezystancji powierzchni i materiałów w warunkach przemysłowych.

Precyzja wykonania i zgodność z normami

Sondy wykonano zgodnie z wytycznymi międzynarodowych standardów, m.in. IEC 61340-5-1, IEC 61340-5-2 oraz ANSI/ESD S20.20. Dzięki temu pomiary rezystancji są powtarzalne i zgodne z wymaganiami stosowanymi w kontroli EPA.

Produkt opracowano z myślą o pełnym lub częściowym spełnieniu wymagań:

• IEC 61340-2-3 - metody badań rezystancji i rezystywności materiałów stałych planarnych stosowanych do unikania akumulacji ładunków elektrostatycznych
• IEC 61340-4-1 - elektryczna rezystancja pokryć podłogowych i podłóg zainstalowanych
• IEC 61340-4-3 - obuwie
• IEC 61340-4-5 - metody charakteryzowania ochrony elektrostatycznej obuwia i podłogi w połączeniu z osobą
• IEC 61340-4-6 - opaski antystatyczne na nadgarstek
• IEC 61340-4-7 - jonizacja
• IEC 61340-4-9 - odzież
• IEC 61340-5-1 - ogólne wymagania ochrony urządzeń elektronicznych przed zjawiskami elektrostatycznymi
• IEC TR 61340-5-2 - przewodnik użytkownika
• IEC 61340-5-3 - właściwości i klasyfikacja opakowań przeznaczonych dla urządzeń wrażliwych na wyładowania elektrostatyczne
• IEC 62631-3-1 - właściwości dielektryczne i rezystancyjne stałych materiałów izolacyjnych, metody DC
• HD 60364-6 - instalacje elektryczne niskiego napięcia, weryfikacja
• IEC 1081 - instalacje i procedury bezpiecznej obsługi przyrządów pneumatycznych

Zawartość zestawu i praktyczne zastosowanie

Zestaw dostarczany jest w twardej walizce transportowej, która chroni elementy przed zabrudzeniem i uszkodzeniami mechanicznymi. Walizka ma wymiary ok. 37 cm długości, 46,5 cm szerokości i 14,5 cm wysokości, a jej masa własna wynosi ok. 3,2 kg.

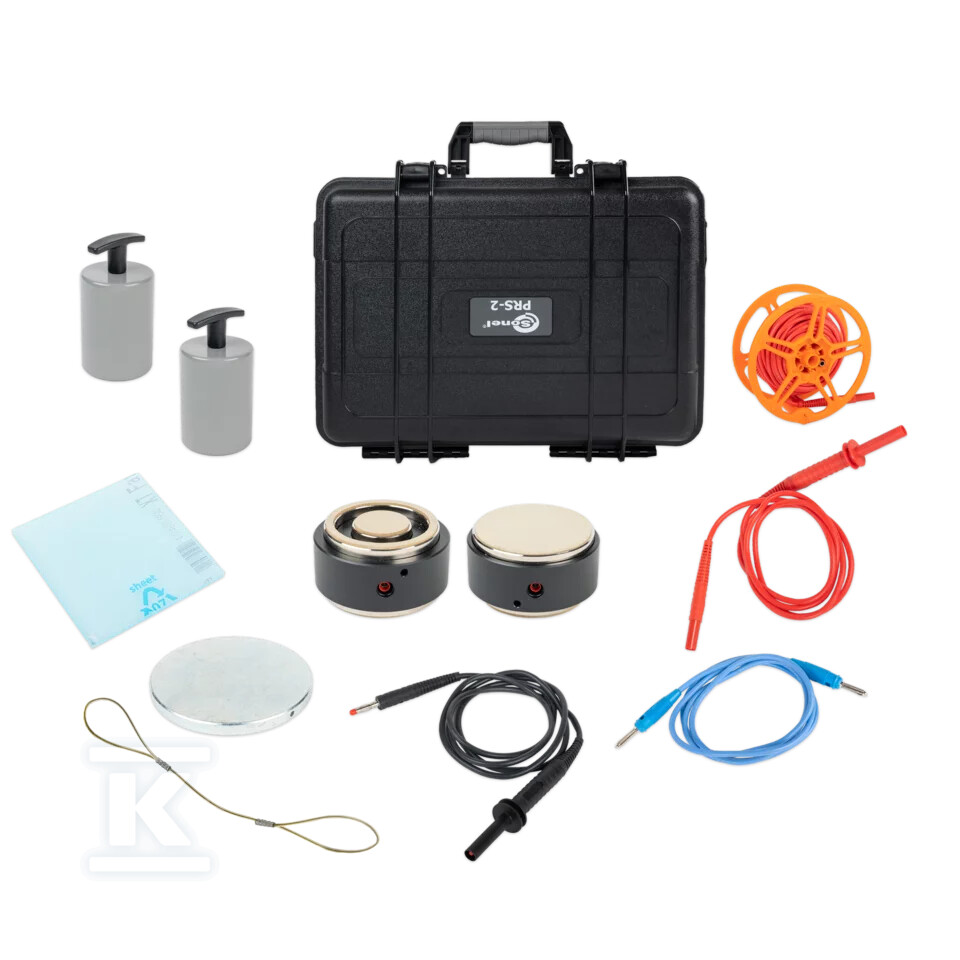

W standardowym wyposażeniu znajdują się:

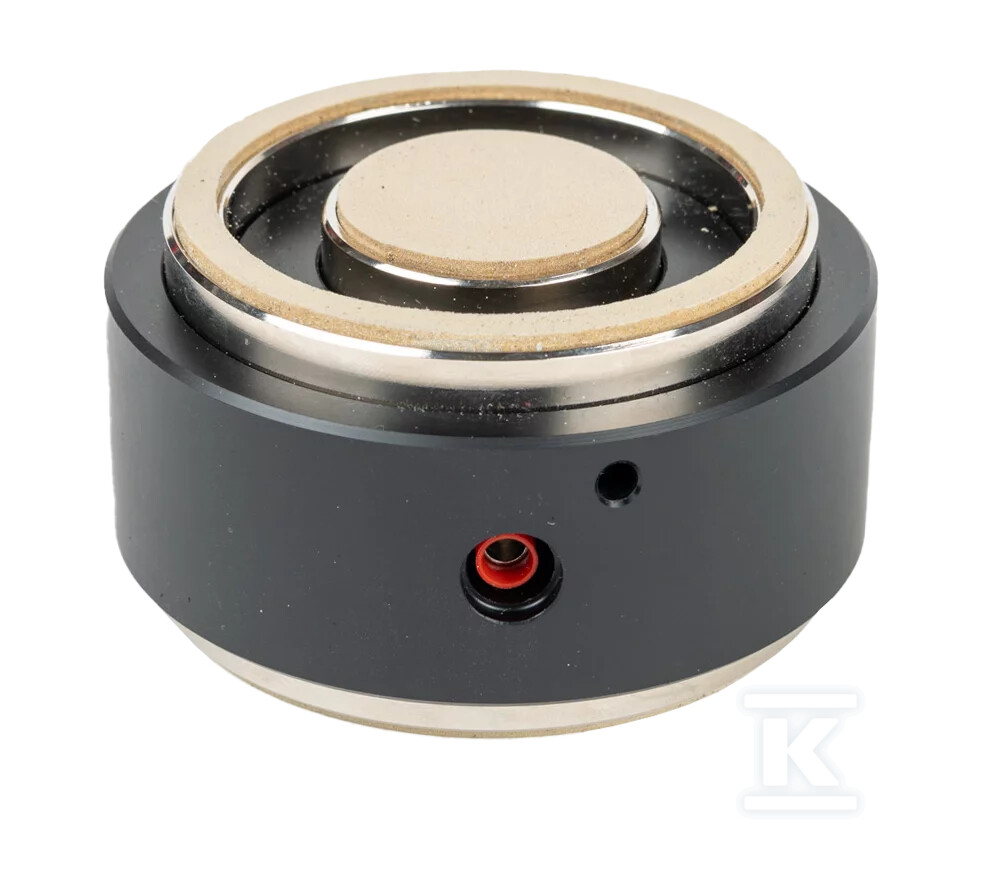

• 2 x sonda pomiarowa pierścieniowa dwustronna
• sonda okrągła, przeciwelektroda
• 2 x ciężarek dociskowy
• płytka izolacyjna
• przewód pomiarowy 10 m na szpuli
• 3 x przewód pomiarowy 1,2 m
• linka dystansowa 25 cm
• twarda walizka

Taki zestaw pozwala na szybkie wykonanie pomiarów rezystancji powierzchni, podłóg, obuwia, odzieży ochronnej oraz elementów wyposażenia stref EPA bez konieczności dodatkowej konfiguracji.

Kompatybilność i zastosowanie z miernikami

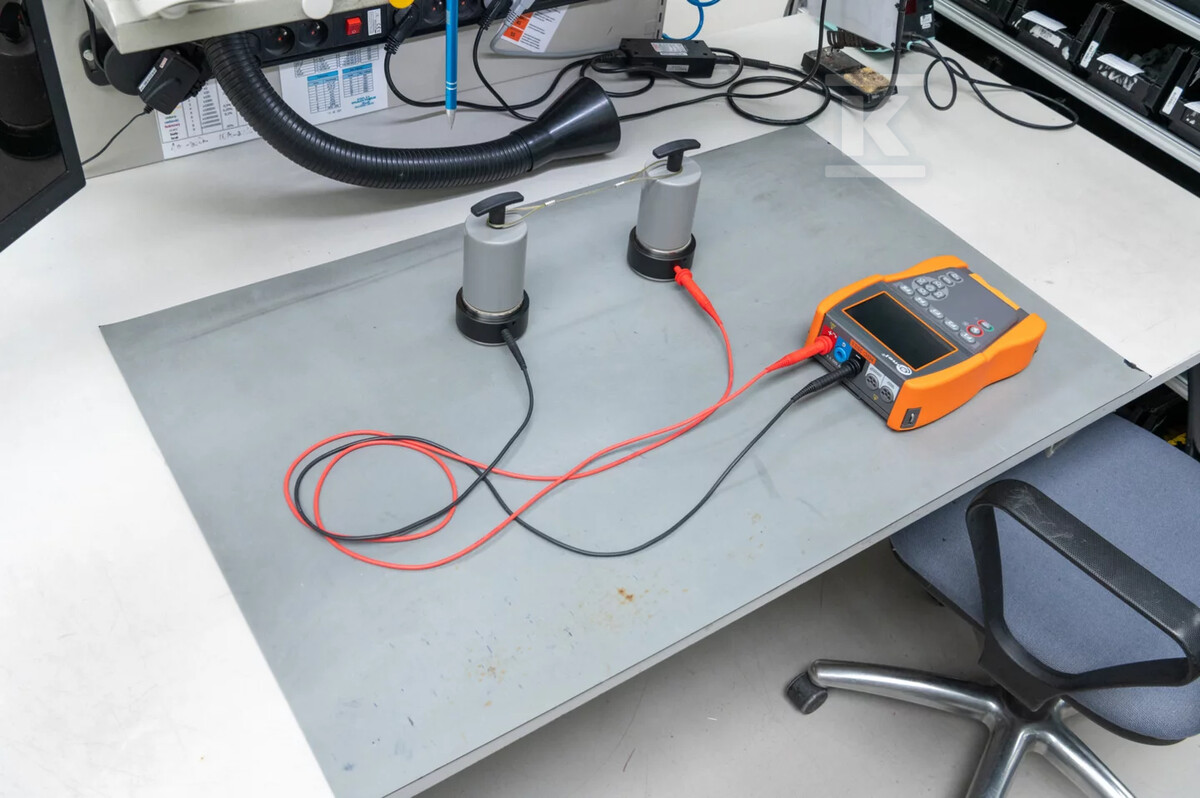

Sondy PRS-2 współpracują z miernikami izolacji, co umożliwia pomiar rezystancji punkt-ziemia oraz weryfikację ciągłości połączeń uziemiających w strefach ESD.

Opcjonalnie zestaw można uzupełnić zasilaczem sieciowym z gniazdem sieciowym i bananowymi, który ułatwia podłączenie przewodów pomiarowych do punktu uziemienia oraz wykonywanie pomiarów sygnałów napięciowych w warunkach EPA.
