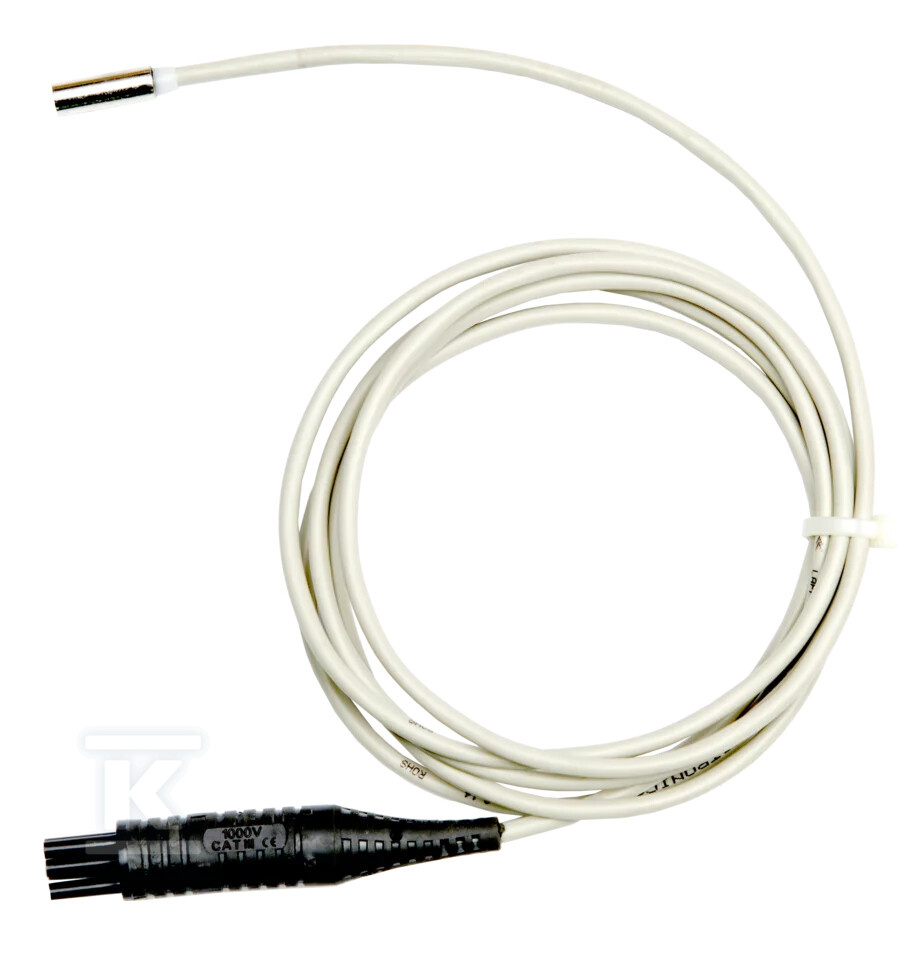

Sonda do pomiaru temperatury ST-1 WASONT1

Pomiar temperatury dla korekty rezystancji izolacji

Prawidłowa ocena rezystancji izolacji wymaga odniesienia wyniku do temperatury, w jakiej producent obiektu wykonywał badania, najczęściej 20 °C. Rzeczywista temperatura instalacji wpływa na wartość zmierzoną, dlatego wynik należy przeliczyć przy użyciu współczynnika korekcji temperaturowej. Sonda ST-1 służy do szybkiego i bezpośredniego odczytu tej temperatury w miejscu pomiaru, co pozwala na wiarygodne porównanie wyników uzyskanych w różnych warunkach środowiskowych.

Zakres pomiarowy i budowa sondy

Sonda pracuje w szerokim zakresie od -40 °C do 100 °C, co obejmuje typowe warunki pracy instalacji wewnętrznych i zewnętrznych, zarówno zimą, jak i w podwyższonej temperaturze otoczenia. Wykonana jest w wersji pin/sztyft, co ułatwia kontakt z powierzchnią badanego obiektu i stabilne umieszczenie w punkcie pomiarowym.

Waga netto wynosi 0,1 kg, a wymiary opakowania to szerokość 3 cm, wysokość 5 cm i długość 18 cm. Niska masa i kompaktowe gabaryty pozwalają na przenoszenie sondy w zestawie z miernikiem bez zwiększania obciążenia torby serwisowej.

Zastosowanie w pomiarach elektrycznych

W praktyce instalacyjnej sonda jest używana podczas okresowych kontroli rezystancji izolacji kabli, maszyn i urządzeń. Odczyt temperatury pozwala określić, czy uzyskany wynik wymaga korekty do temperatury odniesienia. Przykładowe zastosowanie: gdy temperatura odniesienia obiektu wynosi 20 °C, a pomiar wykonano w innych warunkach, zmierzona wartość temperatury jest podstawą do zastosowania odpowiedniego współczynnika korekcji temperaturowej i przeliczenia wyniku do warunków odniesienia.

Rozwiązanie jest szczególnie przydatne przy dokumentowaniu pomiarów zgodnie z wymaganiami dla odbioru i eksploatacji instalacji, gdzie spójność wyników w czasie ma znaczenie dla oceny trendu starzenia izolacji.

Kompatybilność z miernikami Sonel

Sonda ST-1 jest przeznaczona do współpracy z miernikami rezystancji izolacji Sonel. W dokumentacji producenta wymieniana jest kompatybilność z:

• miernik rezystancji izolacji z zestawem pomiarowym EPA
• miernik rezystancji izolacji
• miernik rezystancji izolacji

Połączenie sondy z wymienionymi przyrządami umożliwia odczyt temperatury w ramach procedury pomiarowej bez dodatkowych, niezależnych termometrów, co przyspiesza pracę i ogranicza ryzyko błędu związanego z ręcznym przepisywaniem wartości.
