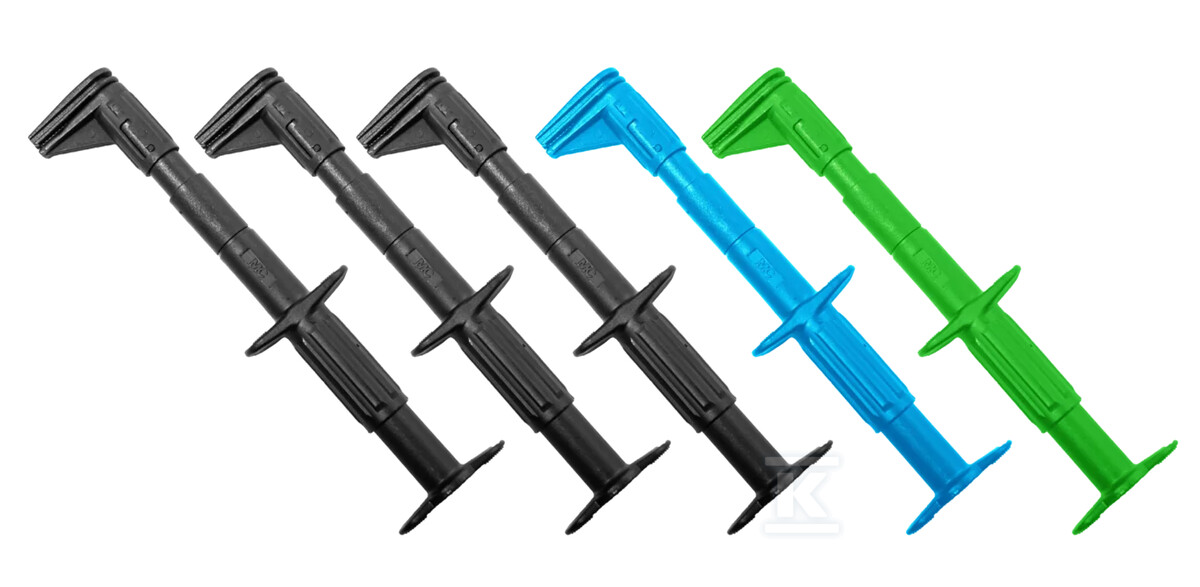

Sonda pomiarowa do szynoprzewodów (5 szt.) WASONCGB1KPL

Precyzyjne pomiary napięcia w trudno dostępnych punktach rozdzielnicy

Sonda pomiarowa z chwytakiem i gniazdem bananowym umożliwia podłączenie przewodów pomiarowych tam, gdzie standardowe końcówki nie sięgają. Konstrukcja przeznaczona jest do pracy w szafach rozdzielczych i na szynoprzewodach, gdzie dostęp do punktów pomiarowych jest ograniczony kształtem obudów, zagęszczeniem aparatury lub koniecznością zachowania bezpiecznej odległości od sąsiednich elementów pod napięciem.

Budowa chwytaka i sposób podłączenia

Chwytak ma płaską końcówkę przystosowaną do zaczepienia o śruby, nakrętki i profile szynoprzewodów. Z drugiej strony znajduje się gniazdo bananowe o średnicy 4 mm, kompatybilne z typowymi przewodami pomiarowymi. Długość sondy 152 mm zapewnia wygodny chwyt i możliwość dotarcia do punktów ukrytych za osłonami. W komplecie dostarczane są 5 sztuk sond, co pozwala na szybkie przygotowanie kilku punktów pomiarowych lub uzupełnienie zużytych egzemplarzy bez przerywania pracy.

Parametry pracy i bezpieczeństwo

Urządzenie jest przeznaczone do pomiarów napięcia w instalacjach o kategorii pomiarowej CAT III 600 V i prądzie znamionowym 5 A. Parametry te pozwalają na bezpieczne stosowanie w rozdzielnicach niskiego napięcia i przy okresowych kontrolach instalacji przemysłowych oraz obiektowych. Płaska geometria chwytaka ogranicza ryzyko przypadkowego zwarcia sąsiednich przewodów, a stabilne połączenie z gniazdem bananowym minimalizuje luzy w torze pomiarowym.

Zastosowanie w praktyce instalacyjnej

Sonda sprawdza się przy pomiarach napięcia na zaciskach aparatów, połączeniach szynowych i punktach kontrolnych w szafach sterowniczych. Dzięki możliwości zaczepienia o elementy metalowe takie jak śruby mocujące, nakrętki czy krawędzie szynoprzewodów, instalator może wykonać pomiar bez konieczności demontażu osłon. Rozwiązanie jest wykorzystywane z analizatorami jakości zasilania i miernikami uniwersalnymi, gdzie precyzyjne i powtarzalne podłączenie ma znaczenie dla wiarygodności wyniku.
