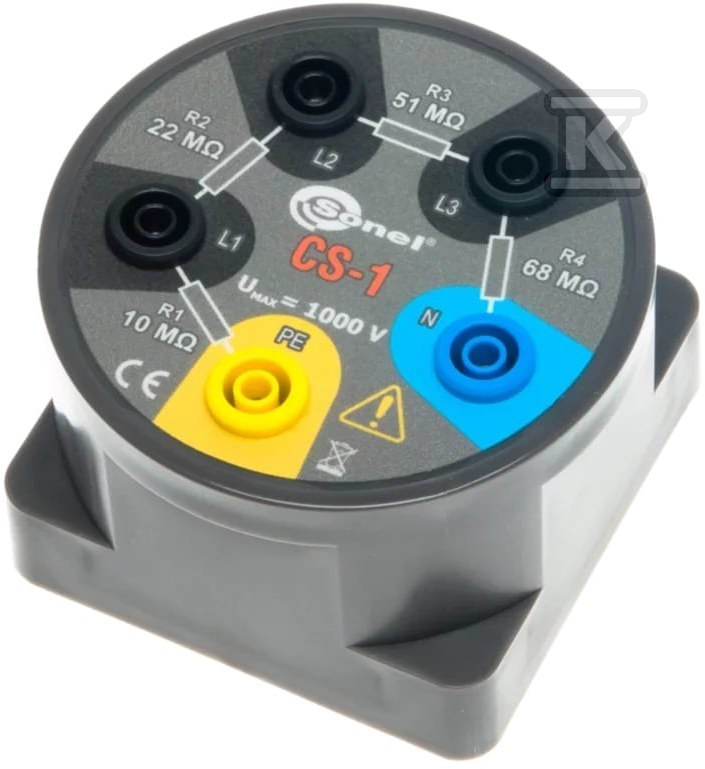

Symulator kabla CS-1 WAADACS1

Symulacja rezystancji izolacji do szkoleń i szybkiej weryfikacji pomiarów

Urządzenie służy do symulowania rezystancji izolacji przewodów elektroenergetycznych w warunkach szkoleniowych, prezentacyjnych i pomocniczych. Zostało wyposażone w rezystory o bardzo dużym stopniu dokładności, co pozwala na zgrubne oszacowanie poprawności pomiaru bez konieczności pracy na rzeczywistym obiekcie. Pozwala zmierzyć cztery nominalne wartości rezystancji oraz ich kombinację, dzięki czemu można odtworzyć różne scenariusze stanu izolacji. W obudowie zastosowano gniazda bananowe o średnicy 4 mm, kompatybilne z większością mierników izolacji dostępnych na rynku. Wyniki uzyskane na symulatorze mają charakter szacunkowy i nie mogą być traktowane jako wyniki wzorcujące.

Budowa i obsługa

Obudowa cechuje się wysoką odpornością na uszkodzenia mechaniczne, co sprawdza się w transporcie i w warunkach warsztatowych. Gniazda bananowe 4 mm umożliwiają szybkie podłączenie przewodów pomiarowych bez dodatkowych przejściówek. Urządzenie jest akcesorium, nie jest częścią zamienną ani zestawem - nie ma walizki ani dodatkowych akcesoriów w komplecie. Izolacja jest podwójna zgodnie z PN-EN 61010-1, a stopień ochrony wynosi IP40. Wymiary opakowania to 80 mm szerokości, 80 mm długości i 60 mm wysokości, a masa z opakowaniem to 0,15 kg, co ułatwia przenoszenie i przechowywanie w podręcznym miejscu.

Parametry pracy i bezpieczeństwo

Symulator pracuje przy maksymalnym napięciu pomiarowym 1000 V DC. Uzyskiwana rezystancja może przez długi czas przebywać pod zewnętrznym napięciem stałym do 1000 V bez utraty stabilności. Nominalne wartości rezystancji to 10 M?, 22 M?, 51 M? i 68 M?, z błędem podstawowym odczytywanych wartości ±1%. Zakres temperatur pracy to 0…+60 °C, a przechowywania -30…+65 °C, przy wilgotności względnej 20…90%. Produkcja i projektowanie realizowane są w systemie jakości ISO 9001, a zgodność potwierdzona jest oznaczeniem CE.

Zastosowanie praktyczne

W praktyce instalatorzy i serwisanci wykorzystują symulator do demonstracji działania miernika izolacji podczas szkoleń oraz do szybkiej kontroli poprawności wskazań przed wyjazdem w teren. Prezentacyjny charakter pozwala pokazać klientowi lub uczniowi, jak zmienia się wynik pomiaru przy różnych wartościach rezystancji. Możliwość łączenia czterech rezystorów daje elastyczność w symulowaniu zarówno izolacji dobrej, jak i pogarszającej się. Urządzenie sprawdza się jako pomocnicze narzędzie weryfikacyjne, gdy potrzebna jest szybka, nieformalna ocena układu pomiarowego.
