Tablica demonstracyjna DB-THERMO WMPLDBTHERMO

Szkoleniowe stanowisko do termowizji i bezkontaktowych pomiarów temperatury

Tablica demonstracyjna do nauki zjawisk emisyjnych i wpływu rodzaju powierzchni na pomiar temperatury bezdotykowej. Pozwala w praktyce pokazać, jak różne materiały i wykończenia zmieniają odczyt kamery termowizyjnej i pirometru, co jest kluczowe podczas szkoleń z termowizji.

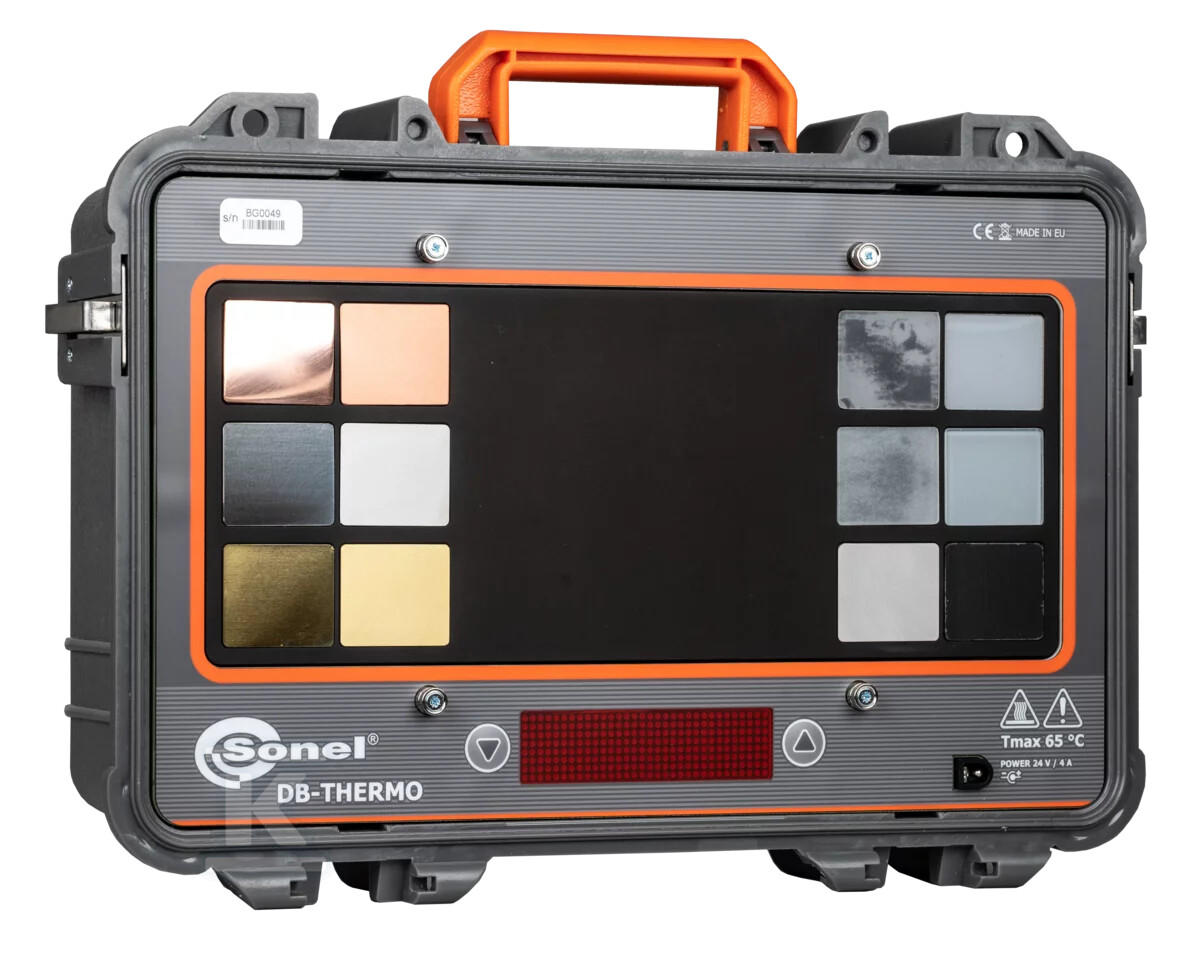

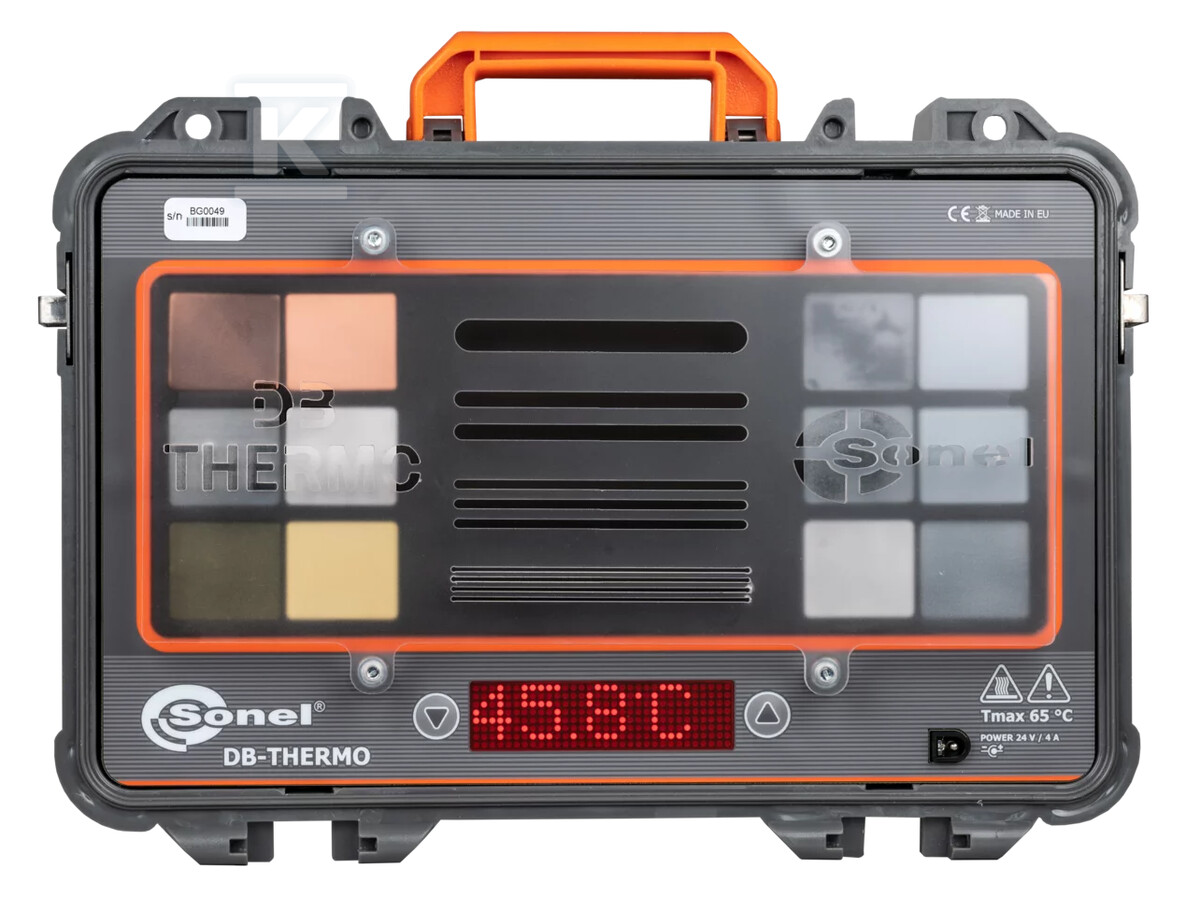

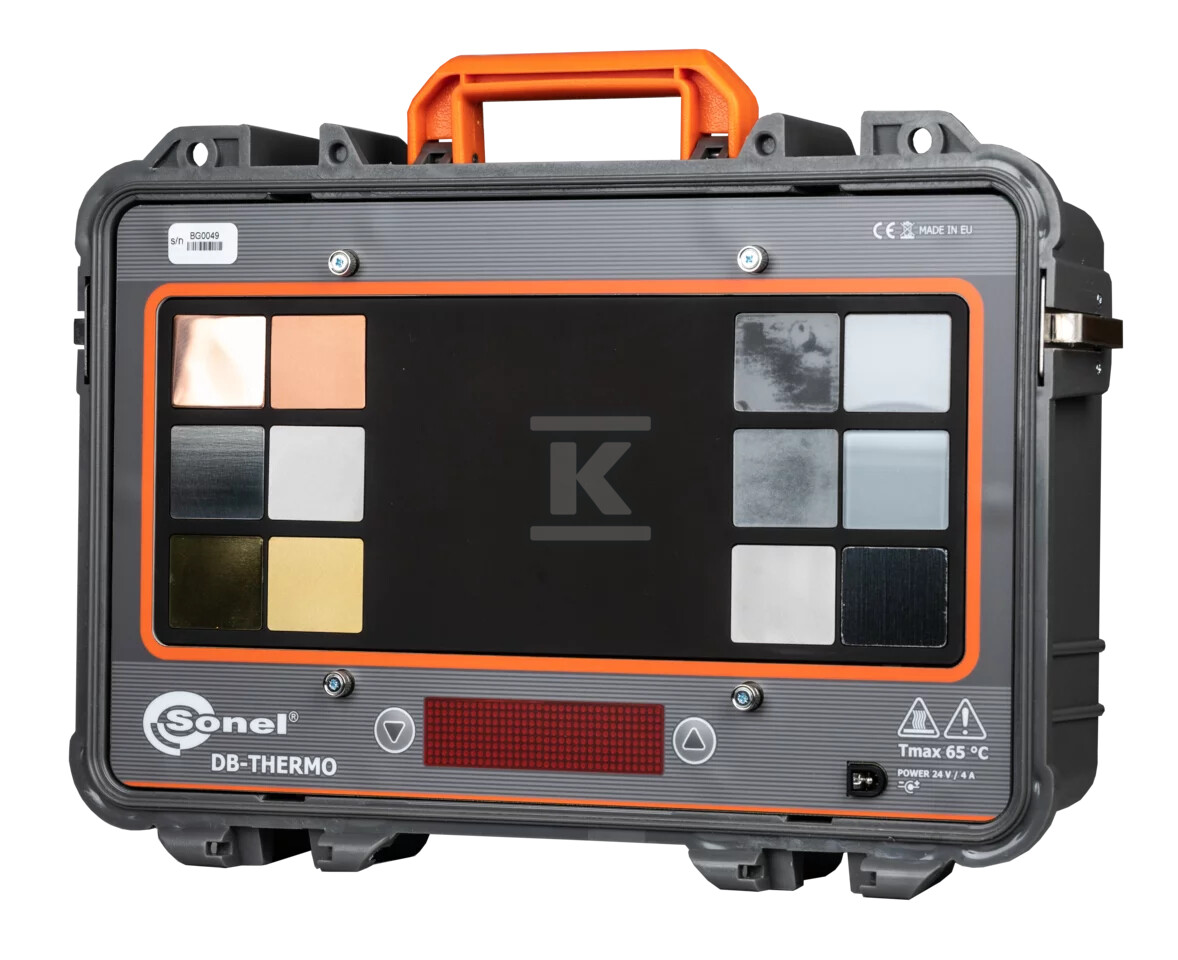

Urządzenie jest zamknięte w walizkowej obudowie z odłączalną pokrywą, co ułatwia transport i organizację zajęć. Wewnątrz znajduje się płyta grzejna o emisyjności 0,98 oraz zestaw płytek z powierzchnią matową i polerowaną, wykonanych z typowych materiałów. Nad temperaturą czuwa programowalny sterownik, a aktualną wartość pokazuje wyświetlacz LED. Użytkownik wybiera temperaturę w zakresie 40 °C…60 °C, z rozdzielczością nastaw 1 °C i odczytem z rozdzielczością 0,1 °C. Wskazanie jest stabilne z dokładnością ±2 % i histerezą ±1,5 °C, a czas stabilizacji temperatury jest krótszy niż 5 min. Wymiary aktywnej płyty to 275 x 110 mm.

Do zestawu dołączona jest instrukcja opisująca zagadnienia termowizyjne, a w praktyce szkoleniowej wykorzystywana jest także osłona części czołowej oraz zasilacz sieciowy 24 V DC / 4 A. Pobór mocy nie przekracza 100 W, a wbudowane zabezpieczenie termiczne zadziała przy 85 °C.

Budowa i obsługa w walizkowej obudowie

Waga netto 2,6 kg i wymiary opakowania 25 cm x 30,5 cm x 41 cm ułatwiają transport i organizację zajęć mobilnych.

Zastosowanie w praktyce szkoleniowej i pomiarowej

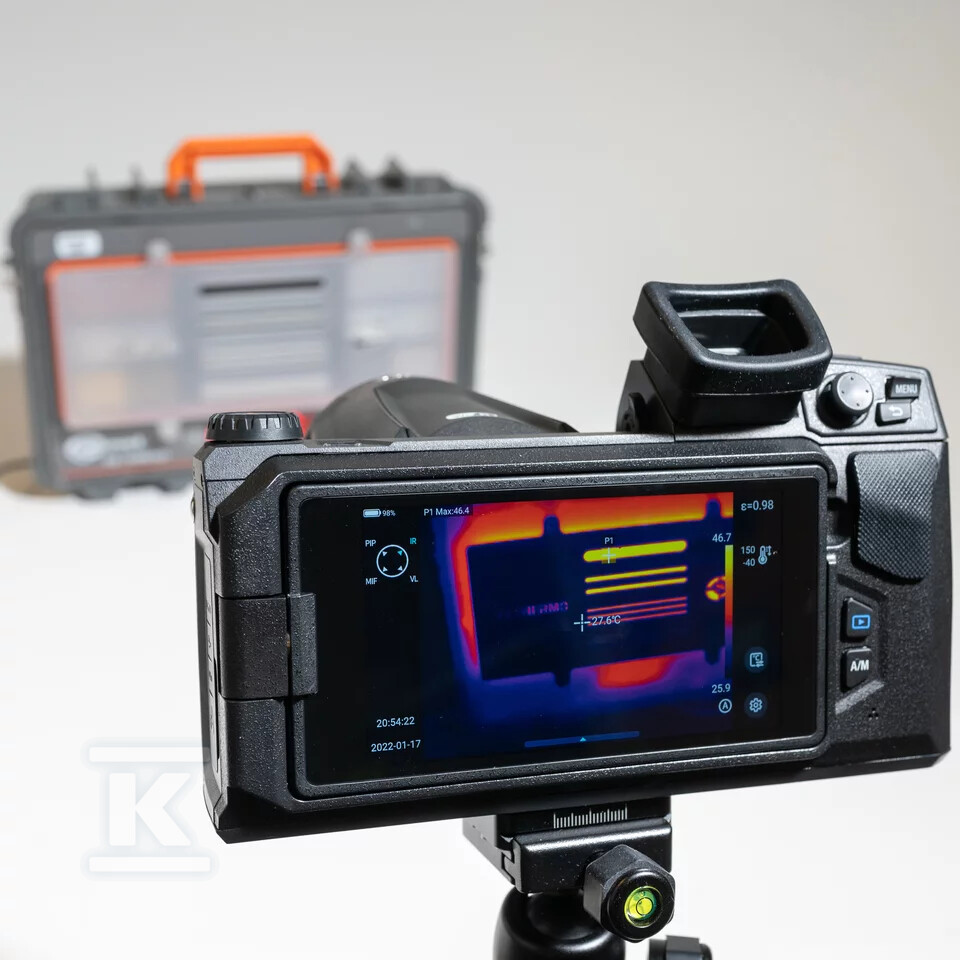

Tablica służy do demonstracji zjawisk związanych z emisyjnością oraz wpływu rodzaju powierzchni na wynik pomiaru temperatury metodą bezdotykową. Umożliwia porównanie odczytów z kamer termowizyjnych i pirometrów na jednym źródle ciepła przy różnych materiałach i wykończeniach. Dzięki temu uczestnicy szkolenia widzą na żywo, dlaczego kalibracja emisyjności i znajomość powierzchni są niezbędne do poprawnej interpretacji termogramów.

Jest wykorzystywana w kursach z termowizji oraz w ćwiczeniach z diagnostyki bezdotykowej. Programowalny zakres temperatury pozwala przygotować scenariusze zbliżone do rzeczywistych warunków pracy urządzeń.

Warunki pracy i bezpieczeństwo

Urządzenie ma stopień ochrony IP20 i rodzaj izolacji wg PN-EN 61010-1 CAT II 300 V. Przeznaczone jest do pracy w temperaturze 10 °C…+40 °C, a przechowywanie jest dopuszczalne w zakresie -20 °C…+70 °C. Parametry te pozwalają na stabilną pracę w typowych pomieszczeniach szkoleniowych i warsztatowych.

Waga opakowania to 3,9 kg, co wraz z walizkową obudową ułatwia logistykę przy organizacji szkoleń mobilnych.
