Wielofunkcyjny miernik parametrów instalacji elektrycznych z multimetrem przemysłowym MPI-540 + CMM-40 WMPLMPI540CMM40

Kompletne rozwiązanie pomiarowe do diagnostyki instalacji i serwisu elektrycznego

Zestaw łączy wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-540 z przemysłowym multimetrem Sonel CMM-40. Połączenie pozwala na kompleksową kontrolę bezpieczeństwa instalacji oraz szybkie pomiary serwisowe w jednym komplecie. MPI-540 służy do sprawdzania domowych i przemysłowych instalacji elektrycznych, oceny stanu ochrony przeciwporażeniowej i rejestracji parametrów sieci. CMM-40 uzupełnia zestaw uniwersalnymi pomiarami napięcia, prądu, rezystancji, pojemności, częstotliwości, cyklu roboczego i temperatury w warunkach warsztatowych i polowych.

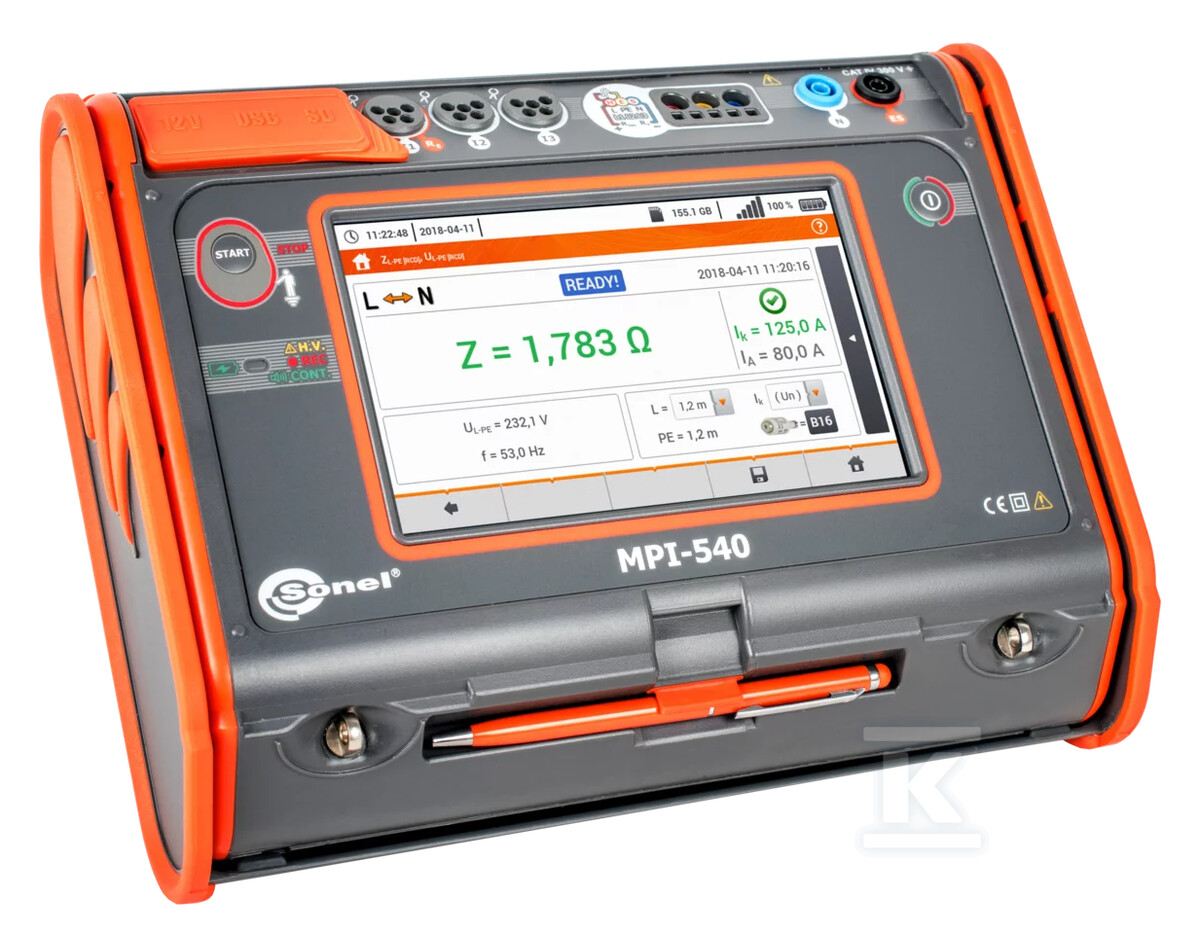

Wielofunkcyjny miernik MPI-540 do kontroli bezpieczeństwa i jakości energii

MPI-540 przeznaczony jest do pomiarów określających stan bezpieczeństwa instalacji oraz do kontroli jakości energii elektrycznej. Urządzenie rejestruje parametry sieci 50 / 60 Hz w klasie S normy PN-EN 61000-4-30, co pozwala na wiarygodną ocenę odchyleń napięcia, prądów i innych wielkości w czasie. Rejestrator trójfazowy obsługuje układy jednofazowe, dwufazowe i trójfazowe gwiazda oraz trójkąt. Zakres pomiarowy obejmuje napięcia L1, L2, L3 do 500 V oraz prądy L1, L2, L3 do 3 kA w zależności od użytych cęgów prądowych.

Pomiary są w dużym stopniu zautomatyzowane. Funkcja badania wyłączników różnicowo-prądowych w trybie Auto oraz wstępnie zaprogramowane sekwencje autotestów przyspieszają rutynowe kontrole, a sekwencje można rozbudowywać o własne. Automatyczny pomiar rezystancji izolacji przewodów 3-, 4- i 5-żyłowych wspiera adapter AutoISO-1000C.

Obsługa odbywa się przez dotykowy ekran LCD 7 cali o rozdzielczości 800 × 480 px. Zapis danych realizowany jest na wyjmowanej karcie microSD, a zasilanie zapewnia akumulator Li-Ion. Komunikacja z komputerem jest możliwa przez USB, kartę SD, Bluetooth i Wi-Fi. Obudowa o stopniu ochrony IP51 chroni przed pyłem i zachlapaniami. Zakres częstotliwości pomiarowej 40-70 Hz oraz maksymalne napięcie pomiarowe do 500 V pokrywają typowe warunki instalacji niskiego napięcia.

Multimetr przemysłowy CMM-40 do pomiarów uniwersalnych w terenie

CMM-40 to solidny multimetr przemysłowy przeznaczony do prac serwisowych, instalacyjnych i przemysłowych. Urządzenie mierzy napięcie AC/DC do 1000 V oraz prąd AC/DC do 10,00 A w technologii TRUE RMS. Dodatkowo dostępne są pomiary rezystancji do 40,00 M?, częstotliwości do 100,00 MHz, cyklu roboczego 0,10…99,00 %, pojemności do 40 000 mF, pętli prądowej 4-20 mA w zakresie -25,00…125,00 % oraz temperatury -50,0…+1200,0 °C, -58,0…+2192,0 °F.

Rozdzielczość pozwala na odczyty od 0,01 V dla napięcia, od 0,01 µA dla prądu, od 0,01 ? dla rezystancji, od 0,001 Hz dla częstotliwości, od 0,001 nF dla pojemności oraz 0,1 °C / 0,1 °F dla temperatury. Zliczanie 40 000 zapewnia czytelność wyników na segmentowym wyświetlaczu z podświetleniem 4 3/4 cyfry.

Funkcje praktyczne obejmują HOLD, pomiar MAX/MIN, pomiar względny REL, PEAK HOLD, pomiar AC+DC, test diody oraz akustyczną sygnalizację ciągłości. Urządzenie posiada automatyczne wyłączanie, wskaźnik rozładowanej baterii, pamięć oraz limity LOW/HIGH. Bezpieczeństwo pomiarowe CAT IV 600 V i stopień ochrony IP67 pozwalają na pracę w trudnych warunkach, a kompaktowe wymiary i ergonomiczna konstrukcja ułatwiają dostęp w miejscach ograniczonych.

Zastosowanie, komunikacja i warunki pracy

Zestaw sprawdza się przy okresowych przeglądach instalacji elektrycznych, odbiorach, diagnostyce jakości energii oraz przy lokalizacji usterek w serwisach elektrycznych i inżynierii sanitarnej. MPI-540 umożliwia jednoczesny pomiar parametrów ochrony przeciwporażeniowej i rejestrację sieci, a CMM-40 zapewnia szybkie pomiary kontrolne bez konieczności zmiany przyrządu.

Komunikacja MPI-540 przez USB, Bluetooth i Wi-Fi oraz możliwość zapisu na karcie microSD ułatwiają archiwizację protokołów i przekazywanie danych do oprogramowania Sonel. Czytelny podświetlany wyświetlacz CMM-40 umożliwia odczyt przy słabym oświetleniu, a automatyczna lub ręczna zmiana zakresów przyspiesza pracę w terenie.
