Wielofunkcyjny miernik parametrów instalacji elektrycznych z programem MPI-536 + PE6 WMPLMPI536SPE6

Kompleksowa kontrola bezpieczeństwa instalacji elektrycznych w jednym zestawie

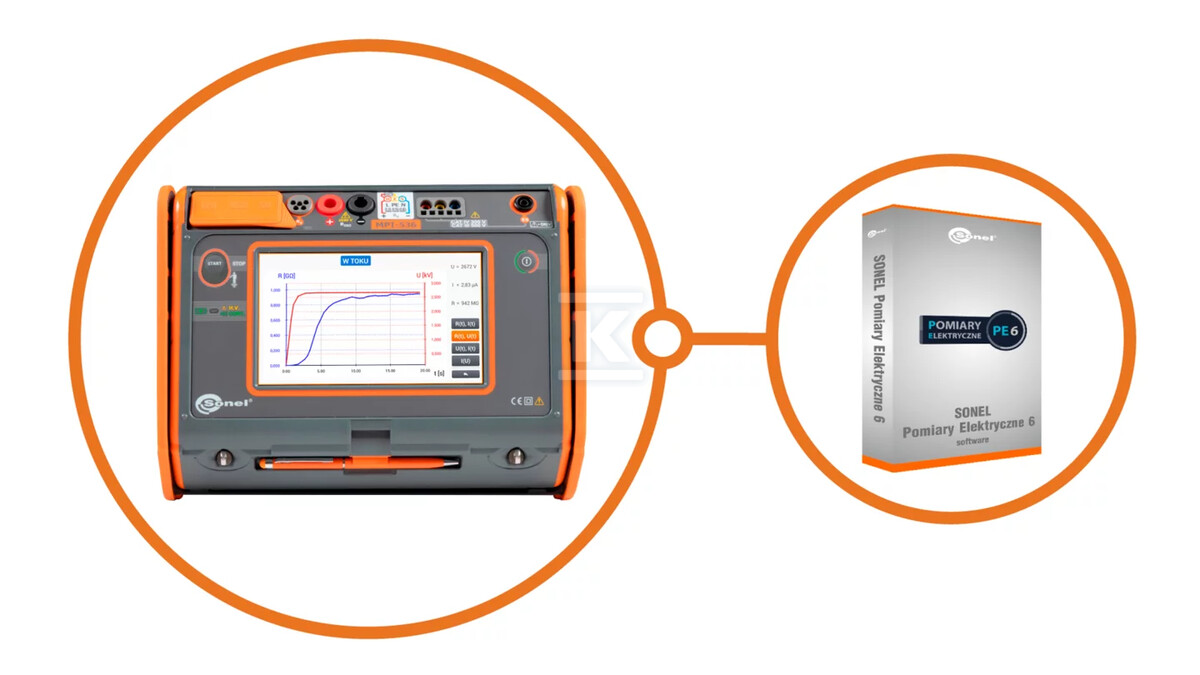

Zestaw łączy wielofunkcyjny miernik parametrów instalacji Sonel MPI-536 z programem Sonel PE6 do tworzenia protokołów z badań. Rozwiązanie jest przeznaczone do sprawdzania domowych i przemysłowych instalacji elektrycznych oraz do oceny stanu bezpieczeństwa zgodnie z wymaganiami ochrony przeciwporażeniowej. Miernik wykonuje pomiary jednym uniwersalnym urządzeniem, a program automatyzuje dokumentację, skracając czas przygotowania raportów dla instalatora i odbiorcy.

Wielofunkcyjny miernik MPI-536 do badań ochrony przeciwporażeniowej

MPI-536 obsługuje szeroki zakres funkcji pomiarowych wymaganych przy odbiorach i okresowych kontrolach. W zakresie rezystancji izolacji urządzenie pracuje z napięciami pomiarowymi od 10 V do 2500 V, co pozwala badać zarówno niskonapięciowe obwody sterownicze, jak i instalacje o podwyższonych wymaganiach izolacyjnych. Diagnostykę izolacji wspierają wykresy R(t)/U(t), R(t)/I(t), U(t)/I(t) i I(U) dostępne w trakcie i po pomiarze, a także automatyczne wyliczanie współczynników absorpcji i temperaturowych.

Przyrząd umożliwia automatyczny pomiar rezystancji izolacji przewodów lub kabli 3-, 4- lub 5-żyłowych przy użyciu opcjonalnego adaptera AutoISO-2500. Badanie wyłączników różnicowo-prądowych jest zautomatyzowane w trybie Auto, a wstępnie zaprogramowane sekwencje pomiarowe, tzw. autotest, można rozbudowywać o własne procedury. Zakres obejmuje impedancję pętli zwarcia Z L-PE, Z L-N, Z L-L, pomiary parametrów RCD z pomiarem czasu zadziałania i prądu zadziałania dla typów AC, A i B, rezystancję uziemienia metodami 3- i 4-przewodową oraz z cęgami, rezystywność gruntu, rezystancję przewodów ochronnych i wyrównawczych prądem ±200 mA, ciągłość połączeń małym prądem, natężenie oświetlenia w luksach i stopokandelach oraz wskazania kolejności faz.

Program Sonel PE6 do szybkiej dokumentacji pomiarowej

PE6 to najnowsza odsłona programu do tworzenia protokołów z pomiarów elektrycznych. Upraszcza proces dokumentacji i automatyzuje wypełnianie raportów. Drukowany protokół jest zgodny z normami PN-HD 60364-6:2016-07 i PN-HD 60364-4-41:2017-09.

Program współpracuje z miernikami SONEL, oferuje drzewiastą strukturę dokumentu, rozbudowane bazy zabezpieczeń i punktów pomiarowych oraz automatyczne obliczanie wartości wymaganych i automatyczną ocenę wyników zmierzonych. Umożliwia prowadzenie harmonogramu pomiarów, wstawianie zdjęć i rysunków do protokołów, drukowanie kontrolek pomiarowych i etykiet opisowych tablic, kalkulację wykonanych pomiarów, drukowanie faktur oraz automatyczne wypełnianie protokołów serią danych. Wspiera tworzenie dokumentacji po badaniach skuteczności samoczynnego wyłączenia w sieciach TN-S, TN-C, TN-C-S, TT, IT, parametrów wyłączników RCD, stanu izolacji obwodów i kabli, stanu instalacji odgromowej i uziemień, ciągłości przewodów, rezystancji izolacji silników, rezystancji styczników i wyłączników oraz urządzeń transformatorowych.

Wymagania sprzętowe to system operacyjny Windows 10 lub 11, minimalna rozdzielczość 1024 x 768 pikseli, zalecana 1920 x 1080 pikseli.

Warunki pracy i komunikacja w terenie

Miernik pracuje w kategorii pomiarowej IV 300 V, III 500 V wg PN-EN 61010, z podwójną izolacją i stopniem ochrony IP51. Wymiary obudowy to 288 x 223 x 75 mm, temperatura pracy 0…+45 °C, temperatura przechowywania -20…+60 °C. Zasilanie jest akumulatorowo-sieciowe, z pojemnikiem Li-Ion 11,1 V 3,4 Ah, przewodem zasilającym 230 V i zasilaczem typ Z7.

Pamięć wyników pomiarów jest nieograniczona, a transmisja danych realizowana jest przez USB 2.0, Wi-Fi i Bluetooth. Urządzenie spełnia wymagania EMC wg PN-EN 61326-1 i PN-EN 61326-2-2, a opracowanie, projekt i produkcja realizowane są zgodnie z ISO 9001.
