Zestaw do badania instalacji elektrycznych WME9 WMPLWME9

Kompleksowy zestaw do pomiarów instalacji elektrycznych

Zestaw WME-9 łączy trzy przyrządy Sonel w jednym komplecie do kontroli i diagnostyki instalacji niskiego napięcia. Rozwiązanie jest przeznaczone dla instalatorów elektrycznych i służb utrzymania ruchu, którzy potrzebują szybkiego sprawdzenia pętli zwarcia, wyłączników różnicowoprądowych, rezystancji izolacji oraz prądów obciążenia bez zmiany narzędzi. Dzięki temu pomiary wykonywane są sprawnie na miejscu, z jednym zestawem przewodów i jednym interfejsem zapisu.

Skład zestawu i zakres zastosowań

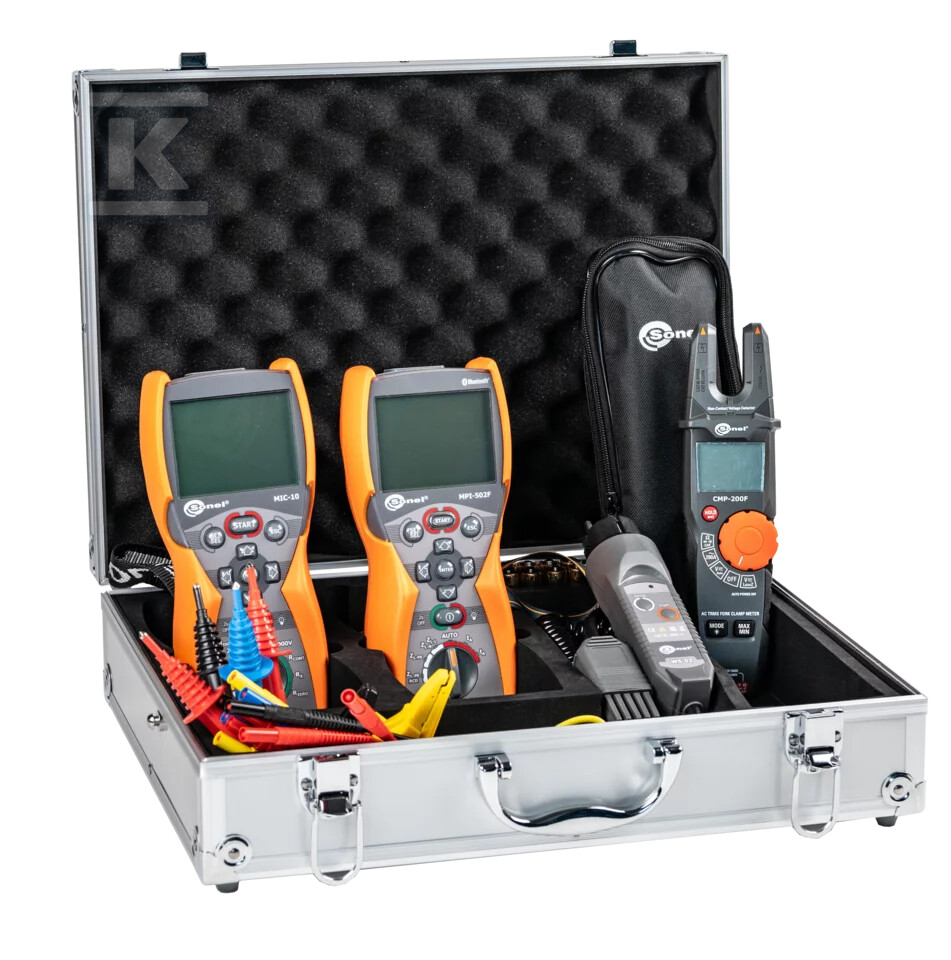

W skład zestawu wchodzą wielofunkcyjny miernik parametrów instalacji elektrycznej Sonel MPI-502F, miernik rezystancji izolacji Sonel MIC-10 oraz miernik widełkowy prądu AC Sonel CMP-200F. Takie połączenie pokrywa podstawowe badania odbiorcze i okresowe instalacji elektrycznych zgodnie z PN-EN 61557. MPI-502F służy do pomiarów pętli zwarcia, badania RCD typu AC i A oraz ciągłości połączeń ochronnych i wyrównawczych. MIC-10 sprawdza rezystancję izolacji w sieciach do 1000 V oraz wykonuje niskonapięciowe pomiary ciągłości i rezystancji. CMP-200F umożliwia bezinwazyjny pomiar prądu przemiennego do 200 A oraz napięć AC/DC z funkcją Low Z.

Kluczowe funkcje pomiarowe

MPI-502F mierzy impedancję pętli zwarcia w sieciach 220/380 V, 230/400 V, 240/415 V o częstotliwości 45...65 Hz, w roboczym zakresie napięć 180...460 V. Urządzenie wskazuje rezystancję pętli R i reaktancję X oraz pozwala na pomiar impedancji prądem 15 mA bez wyzwalania wyłączników różnicowoprądowych. Maksymalny prąd pomiarowy wynosi 7,6 A przy 230 V i 13,3 A przy 400 V. Badanie RCD obejmuje typy bezzwłoczne, krótkozwłoczne i selektywne o prądach znamionowych 10, 15, 30, 100, 300, 500 mA, z pomiarem prądu wyzwolenia IA i czasu zadziałania tA dla 0,5 I delta n, 1 I delta n, 2 I delta n, 5 I delta n. Funkcja AUTO pomiaru RCD umożliwia pomiar ZL-PE małym prądem, a pomiar IA i tA przy jednym zadziałaniu. Ciągłość połączeń ochronnych mierzona jest prądem ±200 mA zgodnie z PN-EN 61557-4 z autokalibracją przewodów.

MIC-10 oferuje napięcie pomiarowe wybierane w zakresie 50...1000 V, z nastawami 50, 100, 250, 500, 1000 V i ciągłym wskazaniem rezystancji izolacji. Po zakończeniu pomiaru następuje samoczynne rozładowanie pojemności badanego obiektu, a akustyczne sygnały wyznaczają pięciosekundowe odcinki czasu ułatwiające sporządzanie charakterystyk. Prąd pomiarowy wynosi 1 mA, a pomiar rezystancji izolacji dostępny jest metodą dwu- i trójprzewodową z jednoczesnym pomiarem pojemności. Przyrząd wykonuje niskonapięciowy pomiar ciągłości obwodu prądem ?200 mA oraz niskonapięciowy pomiar rezystancji RX, a także pomiar napięć stałych i przemiennych 0...600 V. Klawiatura i wyświetlacz są podświetlane.

CMP-200F to miernik widełkowy z otwartymi cęgami pomiarowymi. Pozwala na pomiar prądu i napięcia przemiennego oraz napięcia stałego z niskimpedancyjnym pomiarem napięcia Low Z. Automatyczny wybór zakresów, funkcja HOLD zatrzymująca wynik oraz wyświetlanie wartości skrajnych MAX/MIN przyspieszają odczyty w rozdzielniach i na tablicach. Zakres prądu AC sięga 200 A.

Bezpieczeństwo, budowa i obsługa

MPI-502F i MIC-10 mają klasę ochrony IP67 i wymiary 220 x 102 x 61 mm, masa ok. 0,8 kg dla MPI-502F i ok. 0,6 kg dla MIC-10. CMP-200F ma klasę IP40, wymiary 230 x 44 x 66 mm i masę ok. 0,3 kg. Kategoria pomiarowa MPI-502F to IV 300 V, III 600 V, MIC-10 to IV 600 V, III 1000 V, CMP-200F to IV 600 V, III 1000 V. MPI-502F zapisuje wyniki w 990 komórkach i 10 000 rekordach z transmisją Bluetooth, co ułatwia archiwizację protokołów pomiarowych bez ręcznego przepisywania.
