Zestaw do pomiaru rezystancji PRZ-2 w strefach objętych ochroną przed ESD WASONPRZ2

Kompletny zestaw pomiarowy do stref chronionych przed ESD

Zestaw przeznaczony jest dla koordynatorów i pomiarowców nadzorujących strefy EPA, czyli obszary chronione przed skutkami niekorzystnego oddziaływania elektryczności statycznej. Umożliwia regularną kontrolę rezystancji izolacji podłóg i ścian oraz pomiar rezystancji powierzchni i materiałów używanych w ochronie ESD. Rozwiązanie zostało opracowane do pracy z miernikiem rezystancji izolacji MIC-2511 i pozwala na weryfikację zgodności stref produkcyjnych, pomieszczeń czyszczenia, stanowisk montażowych oraz opakowań wrażliwych na wyładowania.

Sondy PRS-1 i PRS-2 - przeznaczenie i konstrukcja

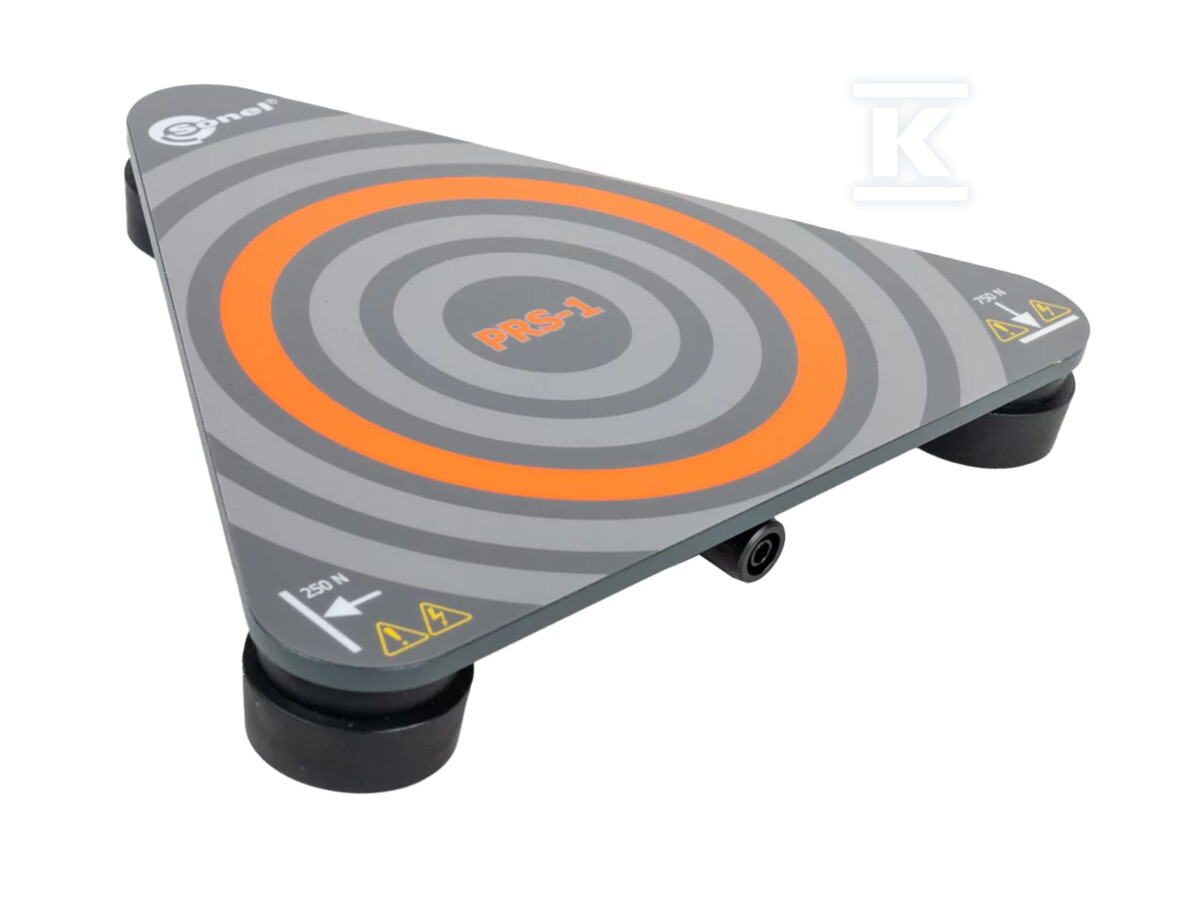

Sonda PRS-1 służy do sprawdzania rezystancji izolacji podłóg i ścian. Ma kształt trójkąta równobocznego, co zapewnia powtarzalny kontakt pomiarowy z powierzchnią. Wykonana została zgodnie z wytycznymi zawartymi w normach PN-HD 60364-6 oraz PN-EN 1081, co przekłada się na poprawność pomiaru w instalacjach niskiego napięcia i przy weryfikacji uziemienia.

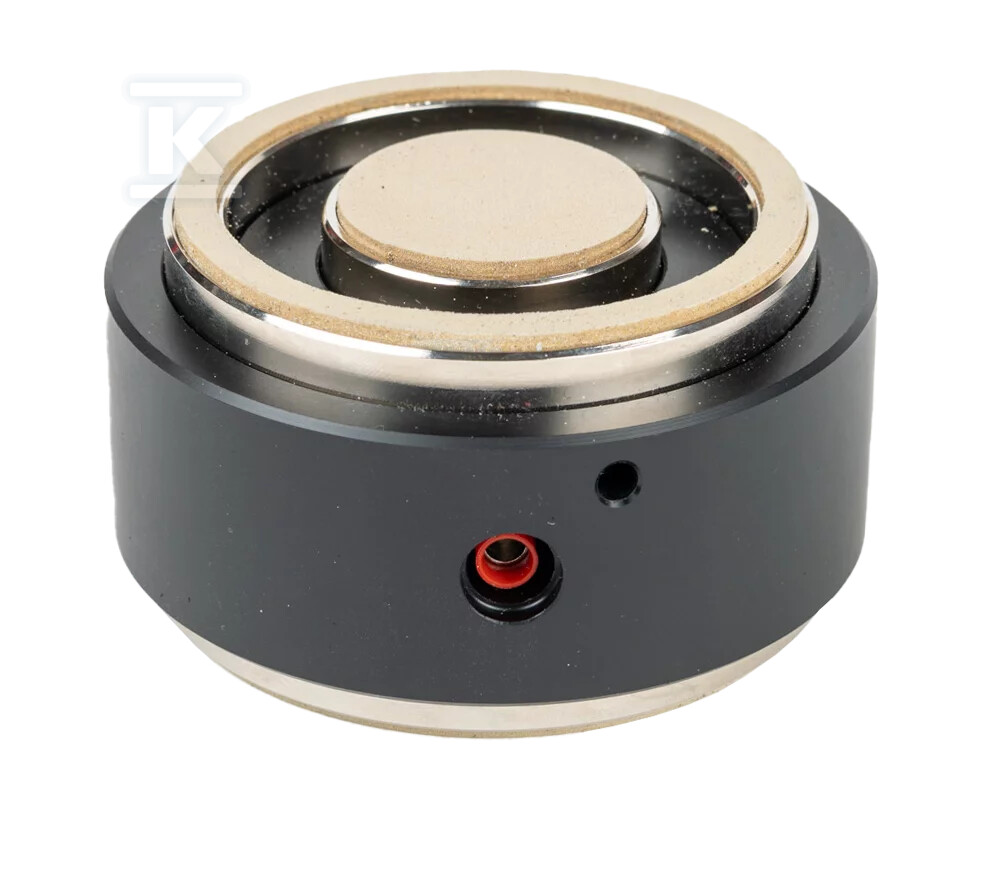

Sondy zestawu PRS-2 służą do pomiaru wartości rezystancji powierzchni i materiałów. Są wykonane precyzyjnie, zgodnie z wytycznymi międzynarodowych standardów, m.in. IEC 61340-5-1, IEC 61340-5-2 oraz ANSI/ESD S20.20. W praktyce pozwalają ocenić właściwości elektrostatyczne wykładzin podłogowych, obuwia, odzieży ochronnej, opasek antystatycznych, materiałów pakowych oraz elementów wyposażenia strefy EPA. Dzięki temu pomiar można przeprowadzić zarówno na zainstalowanych podłogach, jak i na próbkach materiałów.

Zgodność z normami elektrostatycznymi i elektrycznymi

Produkt opracowano z myślą o pełnym lub częściowym spełnieniu wymagań kluczowych norm dla ochrony ESD i pomiarów rezystancji:

• IEC 61340-2-3 - metody badań do określania rezystancji i rezystywności stałych materiałów płaskich stosowanych do unikania akumulacji ładunku elektrostatycznego
• IEC 61340-4-1 - elektryczna rezystancja wykładzin podłogowych i zainstalowanych podłóg
• IEC 61340-4-3, IEC 61340-4-5 - obuwie oraz charakterystyka ochrony elektrostatycznej obuwia i podłogi w połączeniu z osobą
• IEC 61340-4-6, IEC 61340-4-7, IEC 61340-4-9 - opaski nadgarstkowe, jonizacja, odzież
• IEC 61340-5-1, IEC TR 61340-5-2, IEC 61340-5-3 - ogólne wymagania ochrony urządzeń elektronicznych przed zjawiskami elektrostatycznymi oraz klasyfikacja opakowań ESD
• IEC 62631-3-1 - właściwości dielektryczne i rezystancyjne stałych materiałów izolacyjnych, metody DC
• HD 60364-6 - weryfikacja instalacji elektrycznych niskiego napięcia
• IEC 1081 - wytyczne dotyczące bezpiecznej instalacji i eksploatacji

Taka baza normatywna pozwala stosować zestaw przy audytach EPA, szkoleniach personelu oraz przy okresowych przeglądach stref produkcji elektroniki.

Wyposażenie i warunki transportu

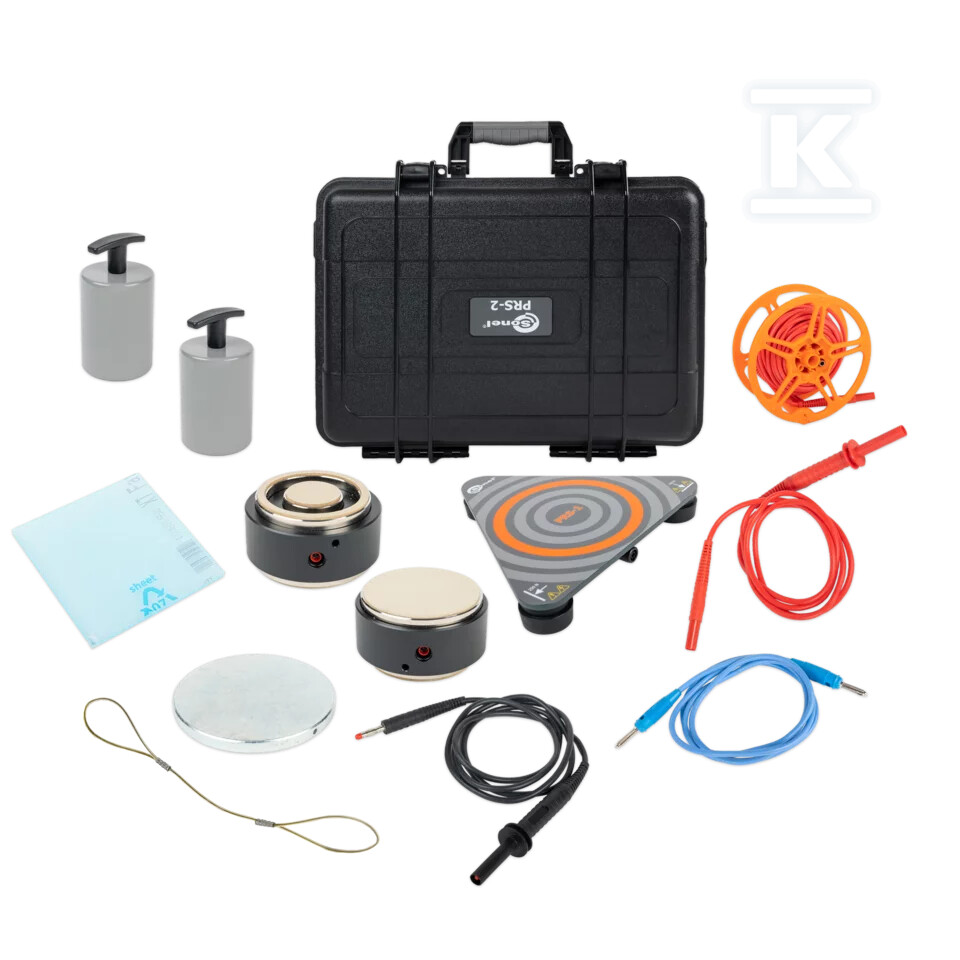

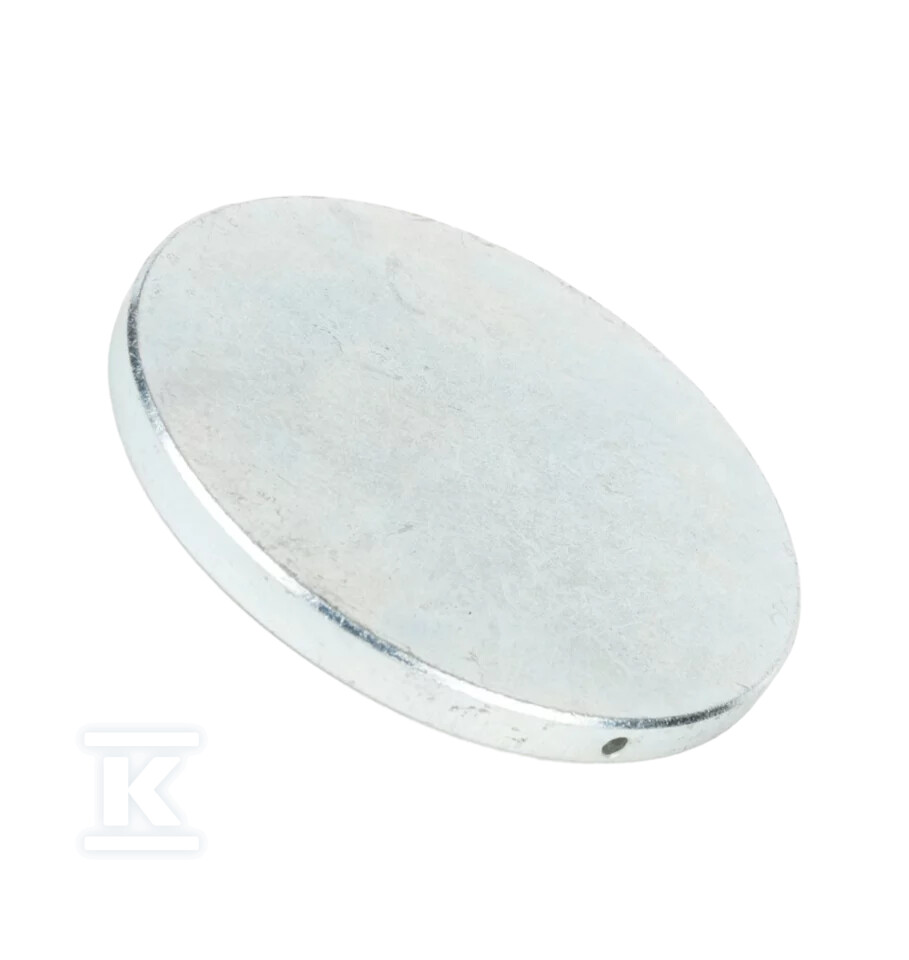

Zestaw dostarczany jest w twardej walizce L-7, która chroni sondy i akcesoria podczas transportu między stanowiskami. W skład kompletu wchodzą sonda PRS-1 do pomiaru podłóg i ścian, sondy PRS-2 do pomiaru powierzchni i materiałów, a także akcesoria pomiarowe takie jak podwójne sondy pierścieniowe, sonda okrągła, przeciw-elektroda, dwa przytłaczające obciążniki, izolacyjna płytka oraz przewody testowe o długości 1,2 m w kolorach czerwonym, niebieskim i czarnym, przewód testowy 10 m na bębnie oraz linka dystansowa 25 cm. Do zasilania i połączeń przewidziano adapter zasilania z wtykiem sieciowym i gniazdami bananowymi AZ-3.

Wymiary opakowania transportowego to długość 58 cm, szerokość 37 cm i wysokość 19,5 cm. Masa netto zestawu wynosi 10,2 kg, a masa opakowania 11,1 kg, co ułatwia przenoszenie walizki przez jednego operatora w terenie.
