Zestaw do pomiaru rezystancji w strefach objętych ochroną przed ESD z miejscem na miernik PRZ-2 WASONPRZ2MIC

Kompletny zestaw pomiarowy do kontroli stref EPA

Zestaw przeznaczony jest dla koordynatorów i pomiarowców nadzorujących strefy objęte ochroną przed skutkami niekorzystnego oddziaływania elektryczności statycznej. Pozwala na regularną weryfikację parametrów rezystancyjnych podłóg, ścian, materiałów, obuwia, opasek antystatycznych i odzieży w środowiskach, w których wymagana jest kontrola wyładowań elektrostatycznych. Rozwiązanie łączy precyzyjne sondy pomiarowe z miejscem na miernik, co upraszcza transport i organizację pracy w terenie.

Sondy i wyposażenie pomiarowe

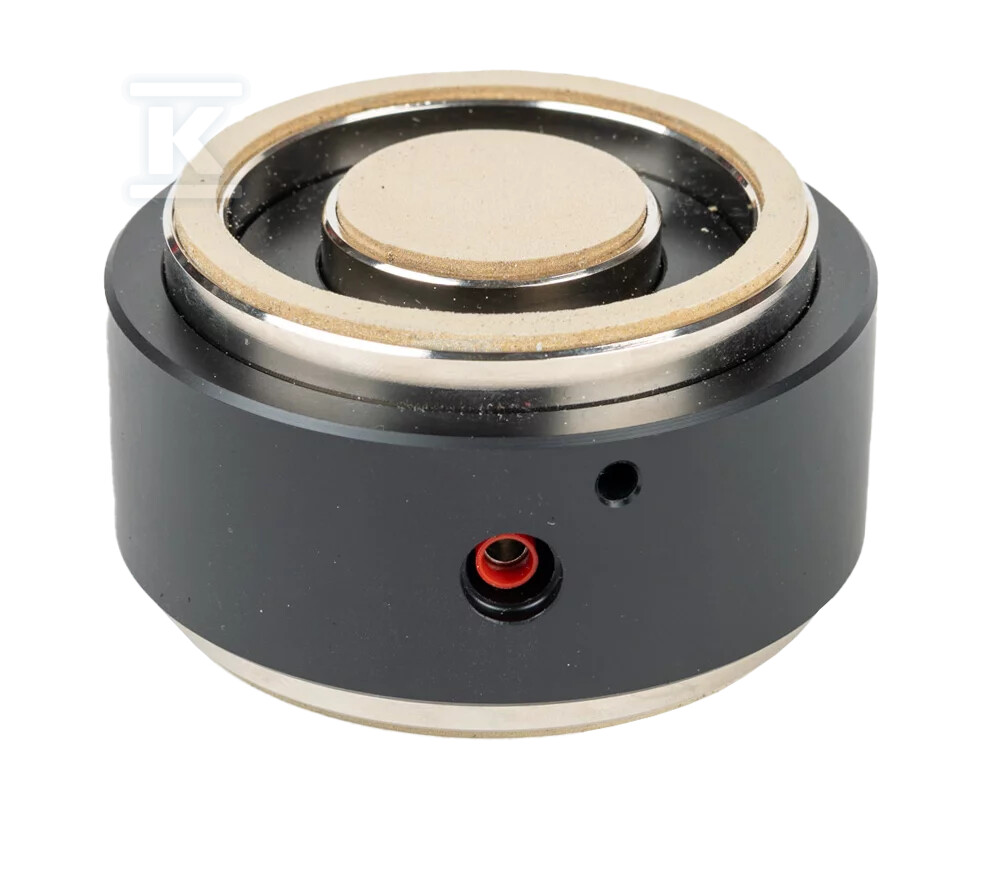

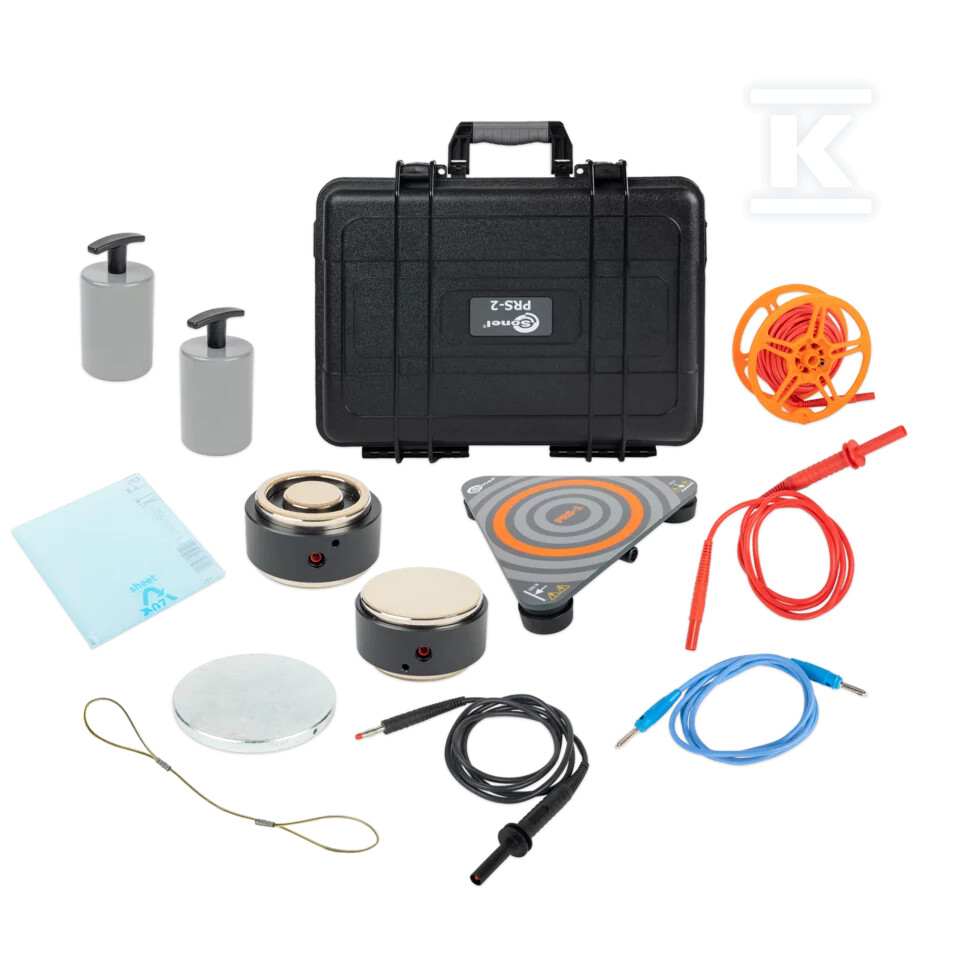

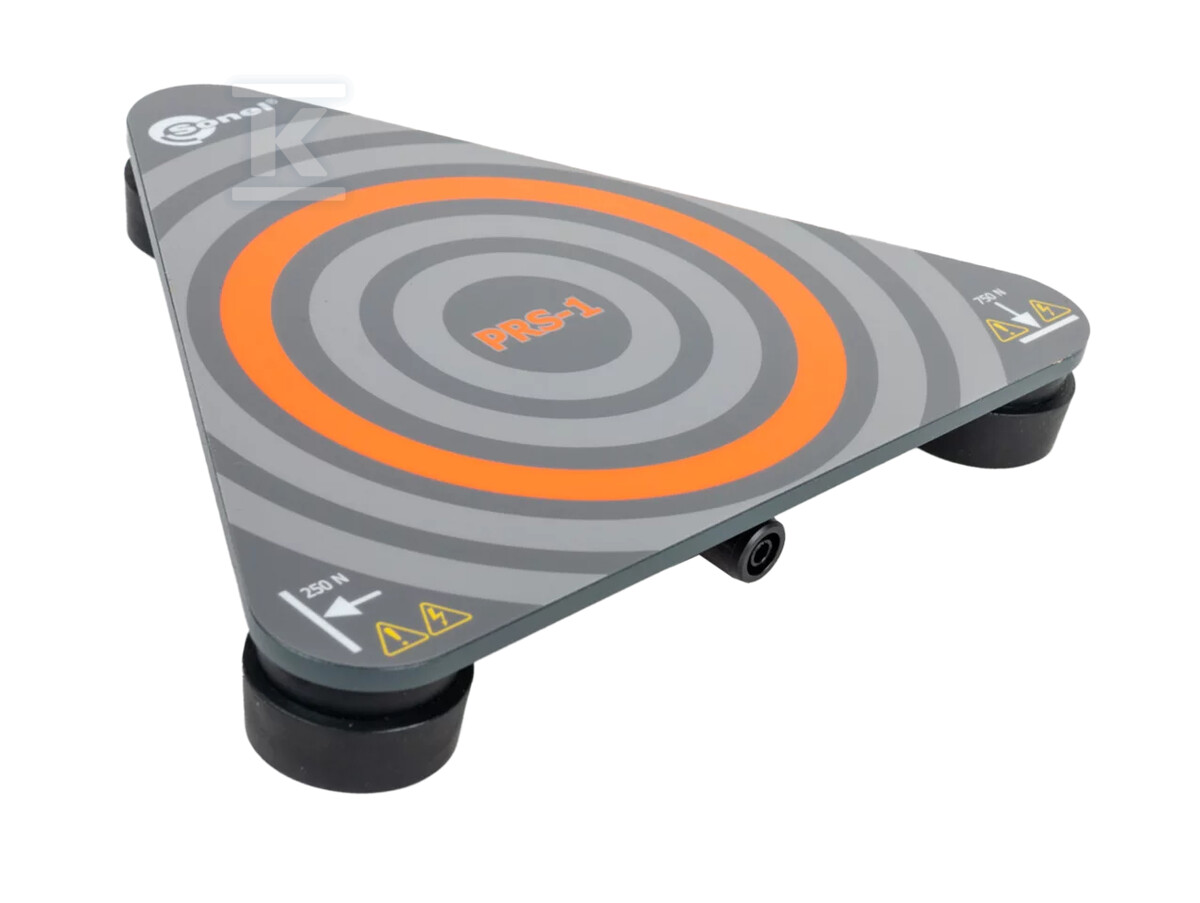

W skład zestawu wchodzi sonda PRS-1 do sprawdzania rezystancji izolacji podłóg i ścian. Ma kształt trójkąta równobocznego i została wykonana zgodnie z wytycznymi zawartymi w normach PN-HD 60364-6 oraz PN-EN 1081. Sondy PRS-2 służą do pomiaru wartości rezystancji powierzchni i materiałów. Są wykonane precyzyjnie, w zgodności z wytycznymi międzynarodowych standardów, m.in. IEC 61340-5-1, IEC 61340-5-2 oraz ANSI/ESD S20.20. W zestawie znajdują się dwie sondy PRS-2, co umożliwia szybkie porównania i pomiary w różnych punktach strefy EPA.

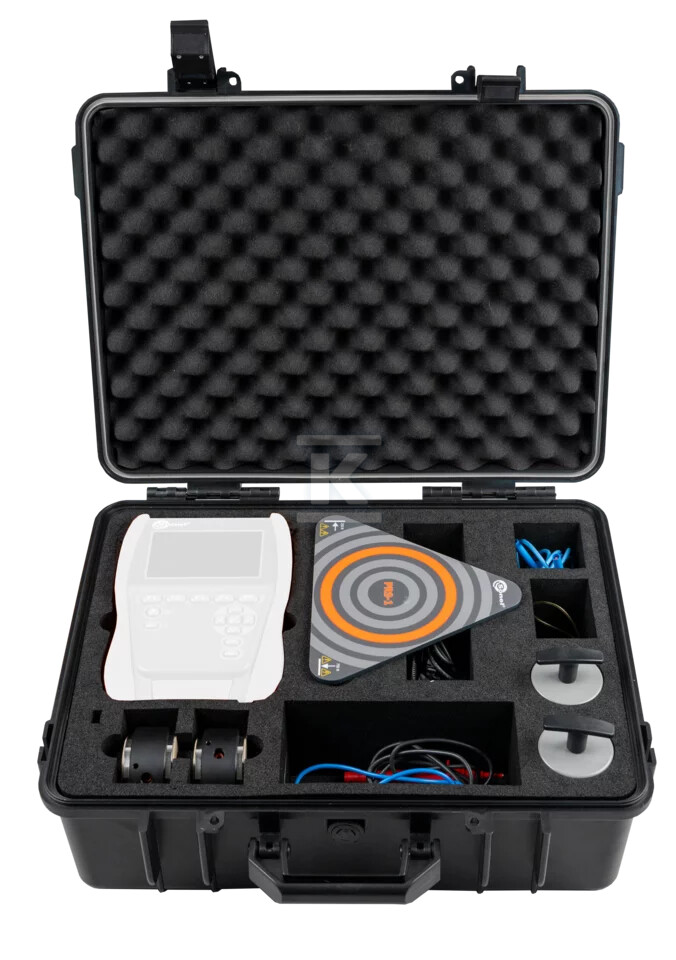

Standardowo zestaw dostarczany jest z miernikiem rezystancji izolacji z zestawem do pomiarów w strefach EPA, a całość przechowywana jest w twardej walizce z wygospodarowanym miejscem na przyrząd pomiarowy. Dzięki temu sondy, przewody i miernik pozostają razem, co ogranicza ryzyko zgubienia elementów i przyspiesza przygotowanie stanowiska pomiarowego.

Zgodność z normami i zakres zastosowań

Produkt opracowano z myślą o pełnym lub częściowym spełnieniu wymagań kluczowych norm elektrostatycznych i elektrycznych. Obejmują one m.in. IEC 61340-2-3 do określania rezystancji i rezystywności materiałów planarnych, IEC 61340-4-1 dotyczącą elektrycznej rezystancji pokryć podłogowych i zainstalowanych podłóg, IEC 61340-4-3 dla obuwia, IEC 61340-4-5 dla ochrony elektrostatycznej obuwia i podłóg w połączeniu z osobą, IEC 61340-4-6 dla opasek na nadgarstek, IEC 61340-4-7 dla jonizacji oraz IEC 61340-4-9 dla odzieży.

Dodatkowo uwzględniono IEC 61340-5-1 jako ogólne wymagania ochrony urządzeń elektronicznych przed zjawiskami elektrostatycznymi, IEC TR 61340-5-2 jako przewodnik użytkownika, IEC 61340-5-3 dotyczącą klasyfikacji opakowań ESD, IEC 62631-3-1 do wyznaczania właściwości rezystancyjnych materiałów izolacyjnych metodami DC, HD 60364-6 w zakresie weryfikacji instalacji elektrycznych niskiego napięcia oraz IEC 1081. Tak szeroki zakres odniesień pozwala stosować zestaw zarówno przy audytach stref EPA, jak i przy rutynowych kontrolach instalacji i materiałów.
