Zestaw montażowo-pomiarowy do IRM-1 (z wtykiem cyfrowym) WASONTPVCKPL

Montaż miernika IRM-1 na panelu PV z pomiarem temperatury

Zestaw montażowo-pomiarowy z wtykiem cyfrowym umożliwia trwałe zamocowanie miernika IRM-1 bezpośrednio na panelu fotowoltaicznym i jednoczesny pomiar temperatury modułu oraz otoczenia. Rozwiązanie jest przeznaczone do pracy w terenie podczas odbiorów i diagnostyki instalacji PV, gdzie potrzebne jest stabilne ułożenie przyrządu pomiarowego w miejscu pomiaru nasłonecznienia.

Skład zestawu i sposób działania

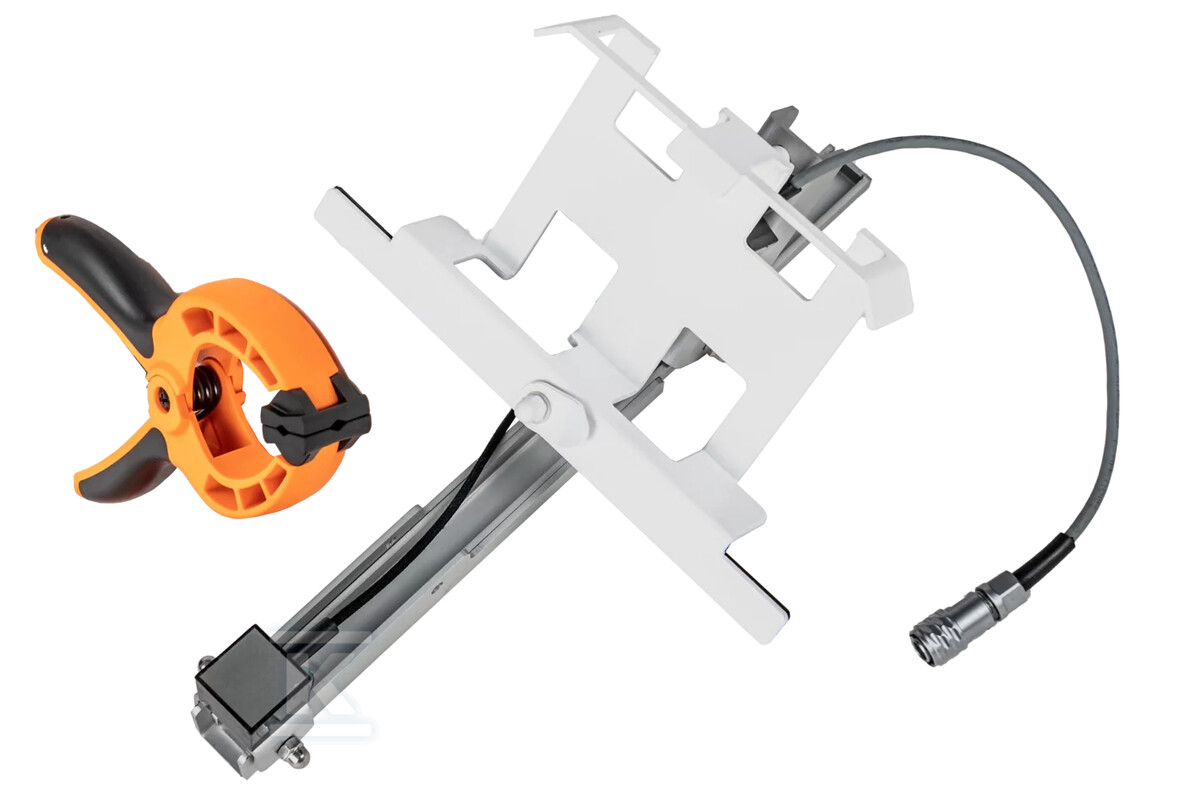

W skład zestawu wchodzi sonda do pomiaru temperatury paneli PV i otoczenia z cyfrowym wtykiem oraz elementy mocujące miernik IRM-1 do konstrukcji panelu. Sonda pracuje z dwoma czujnikami - jeden rejestruje temperaturę powierzchni modułu, drugi temperaturę powietrza wokół. Dzięki temu możliwe jest jednoczesne odczytywanie warunków pracy modułu i środowiska, co jest istotne przy wyznaczaniu sprawności i strat temperaturowych.

Mocowanie realizowane jest na ramie montażowej panelu, co pozwala na szybkie pozycjonowanie miernika bez dodatkowych statywów. Wtyk cyfrowy zapewnia komunikację z IRM-1 bez konieczności ręcznego przełączania przewodów w warunkach polowych.

Zastosowanie w instalacjach fotowoltaicznych

Zestaw jest wykorzystywany przez instalatorów i serwisantów PV podczas pomiarów nasłonecznienia i temperatury w ramach procedur odbiorowych. Umożliwia stabilny pomiar na rzeczywistym module, a nie na uchwycie przenośnym, co ogranicza błędy wynikające z cieniowania i różnicy temperatury.

Rozwiązanie jest wskazywane do prac w instalacjach PV zgodnie z wymaganiami VDE0100/0105 oraz EN62466. Dzięki temu pomiar może być dokumentowany w ramach standardowych protokołów kontroli jakości montażu i późniejszej diagnostyki.

Wymiary i logistyka

Zestaw ma charakter lekki i kompaktowy, co ułatwia transport w zestawie narzędziowym. Masa netto wynosi ok. 0,1 kg, a wymiary opakowania to szerokość ok. 20 cm, wysokość ok. 32 cm i długość ok. 5 cm. Niewielkie gabaryty pozwalają na przechowywanie i przewożenie akcesorium razem z miernikiem IRM-1 bez dodatkowego obciążenia bagażu serwisowego.
