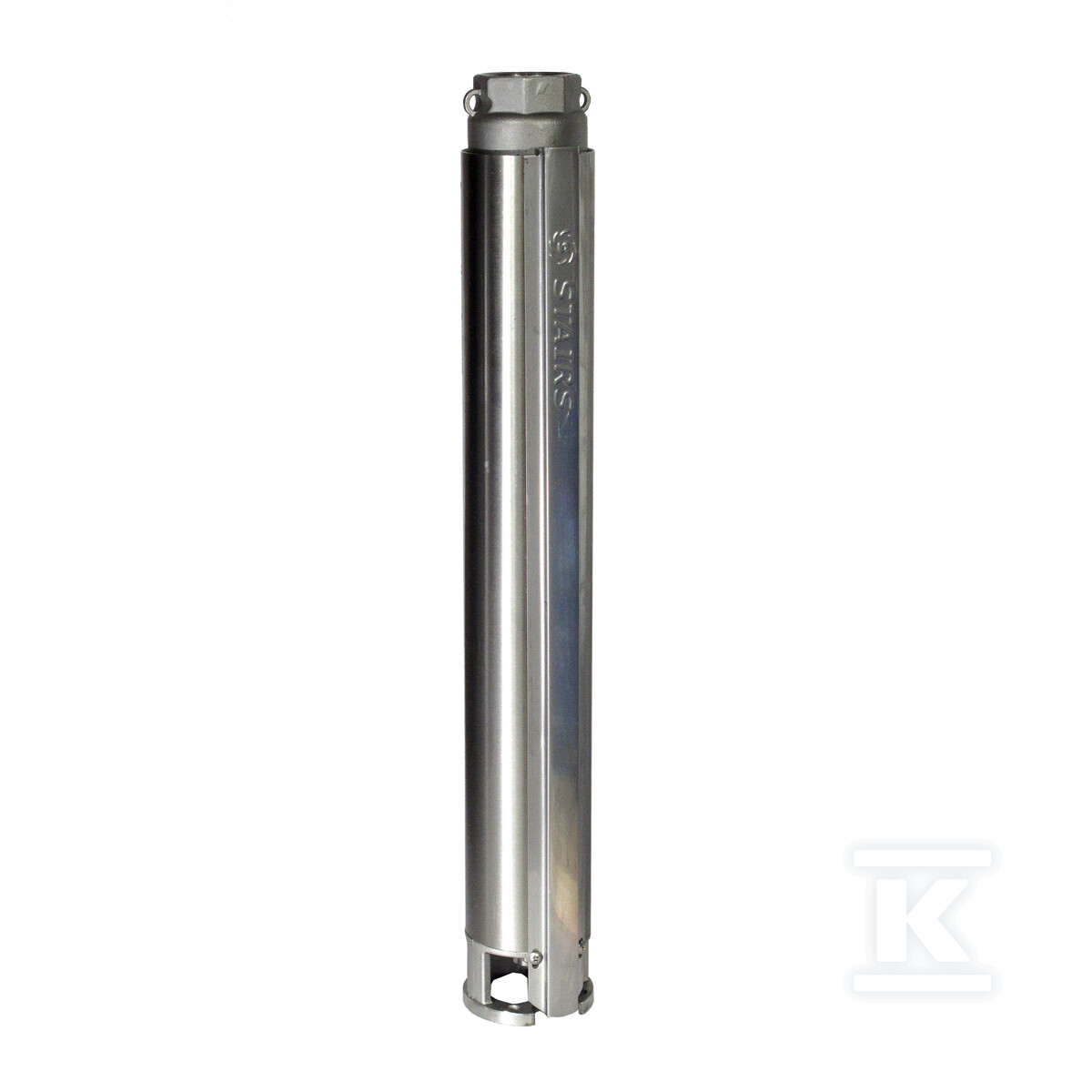

Pompa głębinowa 4" bez silnika, ST-18-14-M4-5/4" hydraulika

Hydraulika pompy głębinowej 4" bez silnika do studni głębinowych i kopanych

Hydraulika ST-18-14-M4-5/4" to część pompowa 4" w standardzie NEMA przeznaczona do pracy z silnikiem głębinowym 4". Rozwiązanie jest dedykowane do pompowania czystej wody z głębokich studni głębinowych, studni kopanych cembrowanych oraz otwartych zbiorników, gdzie wymagana jest ciągła dostawa wody użytkowej. Maksymalna wydajność hydrauliki wynosi ok. 100 l/min, co odpowiada ok. 6 m3/h, przy maksymalnej wysokości podnoszenia do 83 m. Przyłącze tłoczne o wymiarze 5/4" ułatwia szybkie połączenie z instalacją rurową, a średnica zewnętrzna ok. 98 mm pozwala na montaż w rurze osłonowej typowej dla pomp 4".

Konstrukcja ze stali nierdzewnej AISI 304 i materiały odporne na ścieranie

Kluczowe elementy hydrauliki wykonano ze stali nierdzewnej AISI 304. Obudowa pompy, króciec tłoczny i ssący, osłona kabla, piasty wirników, wał pompy, zawór zwrotny umieszczony w króćcu tłocznym oraz sprzęgło wału to stal nierdzewna AISI 304, co ogranicza ryzyko korozji w wodzie gruntowej. Wirniki wykonano z norylu, a koncepcja pływających wirników zmniejsza obciążenia mechaniczne. Tuleja wału to kompozyt węgiel/grafit/PTFE, a łożysko ślizgowe wykonano z polioksymetylenu. Wbudowany zawór zwrotny ze stali nierdzewnej AISI 304 chroni instalację przed cofnięciem wody. Wysokość zespołu hydraulicznego to ok. 452 mm, masa ok. 4,1 kg, a średnica 4" zgodna z NEMA ułatwia dobór silnika.

Zastosowanie i warunki pracy

Hydraulika pracuje z medium o temperaturze do 35 °C i toleruje zawartość piasku do 150 g/m3. Parametry te pozwalają na zastosowanie w wodach gruntowych o umiarkowanym zanieczyszczeniu mechanicznym. Przeznaczenie obejmuje dostarczanie wody użytkowej ze studni głębinowych i kopanych do domów prywatnych, działek, gospodarstw rolnych i zakładów przemysłowych, gdzie wymagana jest gwarancja nieprzerwanego zaopatrzenia. Rozwiązanie sprawdza się również w wodociągach miejskich i przemysłowych, systemach gaśniczych oraz do podnoszenia ciśnienia wody w budynkach wielokondygnacyjnych. Praca ciągła i wysoka sprawność hydrauliczna wynikają z geometrii stopni i materiałów odpornych na ścieranie.

Bezpieczeństwo, obsługa i kompatybilność

Zawór zwrotny wbudowany w króciec tłoczny oraz kosze ssawne ograniczają ryzyko zapiaszczenia i ułatwiają uruchomienie. Sprzęgło wału w standardzie NEMA zapewnia prostą i powtarzalną współpracę z silnikiem głębinowym 4". Konstrukcja bez silnika pozwala na dobór napędu pod konkretne warunki ujęcia i wymagania energetyczne. Obsługa i konserwacja są uproszczone dzięki dostępności elementów ze stali nierdzewnej i standardowym wymiarom przyłączy.
