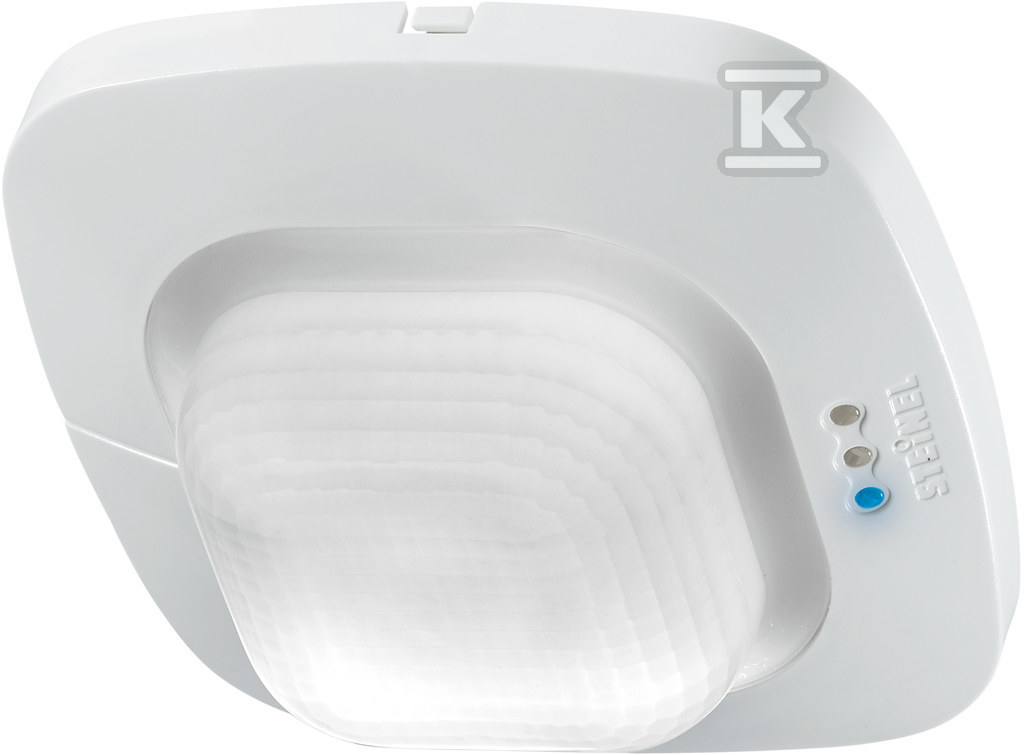

Czujnik ruchu Steinel IR QUATTRO HD COM1, biały, natynkowy, zasięg 20m, zakres 360°, IP20 ST002794

Czujnik obecności z detekcją 360° do dużych wnętrz

Czujnik pasywny podczerwieni przeznaczony do montażu sufitowego w pomieszczeniach użyteczności publicznej i obiektach komercyjnych. Działa w trybie obecności i przełącza oświetlenie w momencie wejścia i opuszczenia strefy, co sprawdza się w biurach open space, salach konferencyjnych, audytoriach, klasach, halach sportowych, magazynach i strefach logistycznych. Konstrukcja z 4800 strefami wykrywania zapewnia bardzo drobną siatkę detekcji i ogranicza fałszywe załączenia przy jednoczesnym wychwytywaniu nawet częściowego ruchu w polu widzenia.

Montaż i wykonanie

Obudowa ma wymiary 120 x 120 x 70 mm i wykonana jest z tworzywa termoplastycznego w białym wykończeniu matowym zbliżonym do RAL 9010. Stopień ochrony IP20 i zakres pracy od -25 °C do 55 °C pozwalają na montaż wewnątrz pomieszczeń o zmiennych warunkach klimatycznych. Przewidziany jest montaż sufitowy na wysokości 2,50 - 10,00 m, z optymalną wysokością 2,8 m. Minimalna głębokość puszki montażowej to 66 mm, a typ instalacji to podtynkowa z okablowaniem ukrytowym. Na froncie znajduje się element sygnalizacyjny informujący o stanie pracy.

Zakres detekcji i precyzja

Kąt skanowania wynosi 360 ° w poziomie, co daje pełne pokrycie pomieszczenia z jednego punktu. W praktyce oznacza to zasięg radialny 8 x 8 m, czyli pole obecności 64 m2, oraz zasięg styczny do 20 x 20 m, czyli 400 m2 przy montażu na zalecanej wysokości. Liczba 4800 stref wykrywania pozwala na rozróżnienie drobnych ruchów i eliminację martwych punktów. Zabezpieczenie przed skradaniem chroni przed utratą sygnału przy poruszaniu się wzdłuż krawędzi strefy. Skalowalność jest mechaniczna, bez możliwości elektronicznego ograniczania pola ani maskowania pojedynczych segmentów.

Sterowanie, parametry łączeniowe i praca w sieci

Zasilanie 230 V AC w zakresie 50 ... 60 Hz. Styk przełączający obsługuje obciążenia do 2000 W przy minimalnym prądzie załączania 0,1 A i maksymalnym prądzie załączania 800 A, z obsługą obciążeń pojemnościowych. Czas załączenia reguluje się od 30 s do 30 min, a opóźnienie wyłączenia wynosi do 1800 s. Próg załączenia oświetlenia ustawia się w zakresie 10 ... 1000 lx, z funkcją uczenia wartości progowej TEACH, która pozwala zapisać aktualne natężenie światła jako punkt odniesienia. Dostępne są tryby normalny/testowy, pół- i w pełni automatyczny, tryb przycisku/przełącznika oraz ręczne załączenie i wyłączanie. Funkcje wymuszonego załączenia i wymuszonego wyłączenia ułatwiają pracę serwisową i scenariusze awaryjne. Urządzenie współpracuje w sieciach Master/slave i Master/master, co umożliwia koordynację kilku czujników w dużych halach i ciągach komunikacyjnych. Brak funkcji ściemniania, stałego poziomu oświetlenia i sterowania HVAC.
