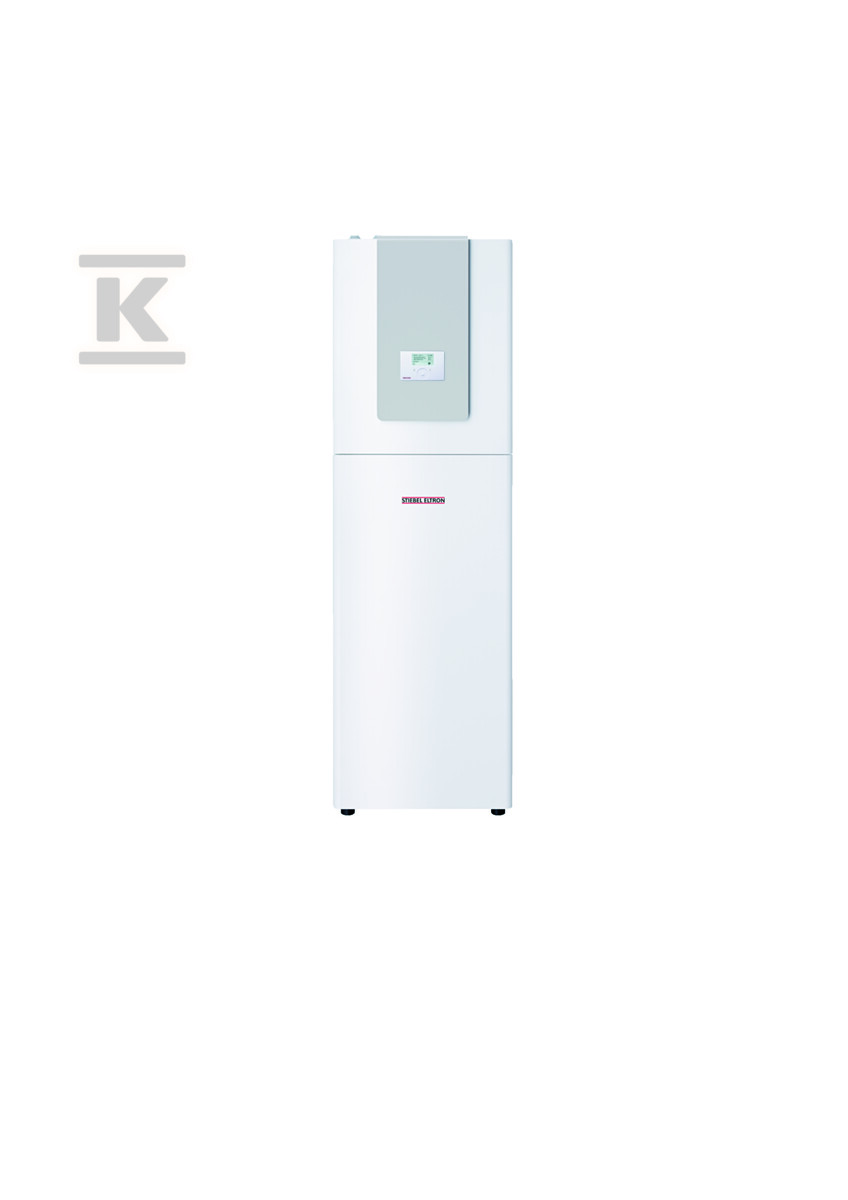

Pompa ciepła solanka-woda STIEBEL ELTRON, HPG-I 08 DCS Premium 202634

Kompaktowa pompa ciepła solanka-woda z wbudowanym zasobnikiem CWU do montażu wewnątrz

Pompa ciepła solanka-woda z inwerterową modulacją mocy przeznaczona jest do instalacji wewnątrz budynku i łączy w jednej obudowie funkcję ogrzewania, przygotowania ciepłej wody użytkowej oraz opcjonalnego pasywnego chłodzenia. Wysoki stopień integracji pozwala na bezpośrednie podłączenie do obiegu grzewczego, a wbudowany zasobnik CWU oraz wymiennik do chłodzenia eliminują potrzebę dodatkowych urządzeń. Rozwiązanie sprawdza się w monowalentnym ogrzewaniu nowych i istniejących budynków, także przy wyższych zapotrzebowaniach w domach wielorodzinnych, przy niewielkim zapotrzebowaniu na powierzchnię ustawienia.

Budowa i integracja w jednym urządzeniu

Obudowa wykonana jest z blachy stalowej cynkowanej ogniowo i malowanej proszkowo, zabezpieczonej przed korozją. Moduł obiegu chłodniczego i moduł zasobnika można rozdzielić, a obie części mają wbudowane uchwyty do przenoszenia, co ułatwia montaż. W zestawie znajdują się węże ciśnieniowe umożliwiające bezpośrednie podłączenie hydrauliczne po stronie ogrzewania i dolnego źródła. Przyłącze obiegu górnego źródła ma średnicę zewnętrzną 22 mm, dolnego źródła 28 mm, a maksymalne ciśnienie robocze obiegu górnego źródła wynosi 3 bar. Urządzenie ma szerokość 600 mm, głębokość 703 mm i wysokość 1917 mm, przy masie 283 kg. Stopień ochrony IP20 i zasilanie 230 V z bezpiecznikiem zwłocznym 16 A pozwalają na instalację w pomieszczeniu technicznym spełniającym wymagania wymiarowe.

Efektywność, komfort i sterowanie

Technologia inwerterowa z wbudowaną rekuperacją w obiegu chłodniczym zapewnia pracę o wysokim współczynniku sezonowej efektywności. W zastosowaniach niskotemperaturowych 35 °C SCOP wynosi 5,3 w klimacie chłodnym i 5,1 w klimacie średnim i ciepłym, a klasa efektywności energetycznej ogrzewania pomieszczeń to A+++ zarówno dla 35 °C jak i 55 °C w klimacie średnim. Przy 0/35 °C COP sięga 4,7, a moc grzewcza jest modulowana w zakresie 1 ... 7,6 kW. Maksymalna temperatura czynnika grzewczego to 75 °C, co umożliwia uzyskanie wysokiej temperatury zasilania przez cały rok przy stałej temperaturze dolnego źródła.

Praca jest wyciszona dzięki hermetycznemu zamknięciu obiegu chłodniczego i odseparowaniu sprężarki, a moc akustyczna wynosi ok. 45 dB(A) wg EN 12102 przy 0/35 °C. Wbudowany regulator automatycznie steruje instalacją niezależnie od temperatury zewnętrznej. Urządzenie umożliwia transmisję danych przez internet i złącze komunikacyjne, a w połączeniu z bramką serwisową pozwala na sterowanie z lokalnej sieci domowej lub smartfona. Zintegrowany pomiar ilości ciepła i energii elektrycznej korzysta z danych z obiegu chłodniczego. Po stronie solanki i ogrzewania zamontowano wysokoefektywne pompy obiegowe, a nominalny przepływ obiegu dolnego źródła to 0,2 l/s, górnego 0,1 l/s.

Zintegrowana funkcja CWU obejmuje zawór przełączający do przygotowania ciepłej wody i zawór bezpieczeństwa z rurką odpływową. Dostępne jest elektryczne ogrzewanie awaryjne/dodatkowe do trybu monoenergetycznego i do nagrzewania zabezpieczającego przed bakteriami legionelli. Klasa efektywności energetycznej przygotowania wody użytkowej to A, a efektywność energetyczna podgrzewania wody nwh wynosi 108 %. Obieg chłodniczy napełniony jest czynnikiem R454c w ilości 2,2 kg, o potencjale tworzenia efektu cieplarnianego GWP 148.

Zastosowanie i warunki pracy

Urządzenie pracuje ze źródłem w zakresie -5 ... 20 °C i nadaje się do obiegu zamkniętego kolektora gruntowego oraz obiegu otwartego wody gruntowej. Zintegrowana funkcja chłodzenia i możliwość instalacji chłodniczych pozwalają na wykorzystanie ogrzewania powierzchniowego do pasywnego chłodzenia latem. Funkcja sterowania basenowego umożliwia podgrzewanie wody basenowej. Zintegrowana funkcja CWU i wysoka temperatura zasilania pozwalają na zastosowanie w modernizacjach bez konieczności zmiany systemu grzewczego.
