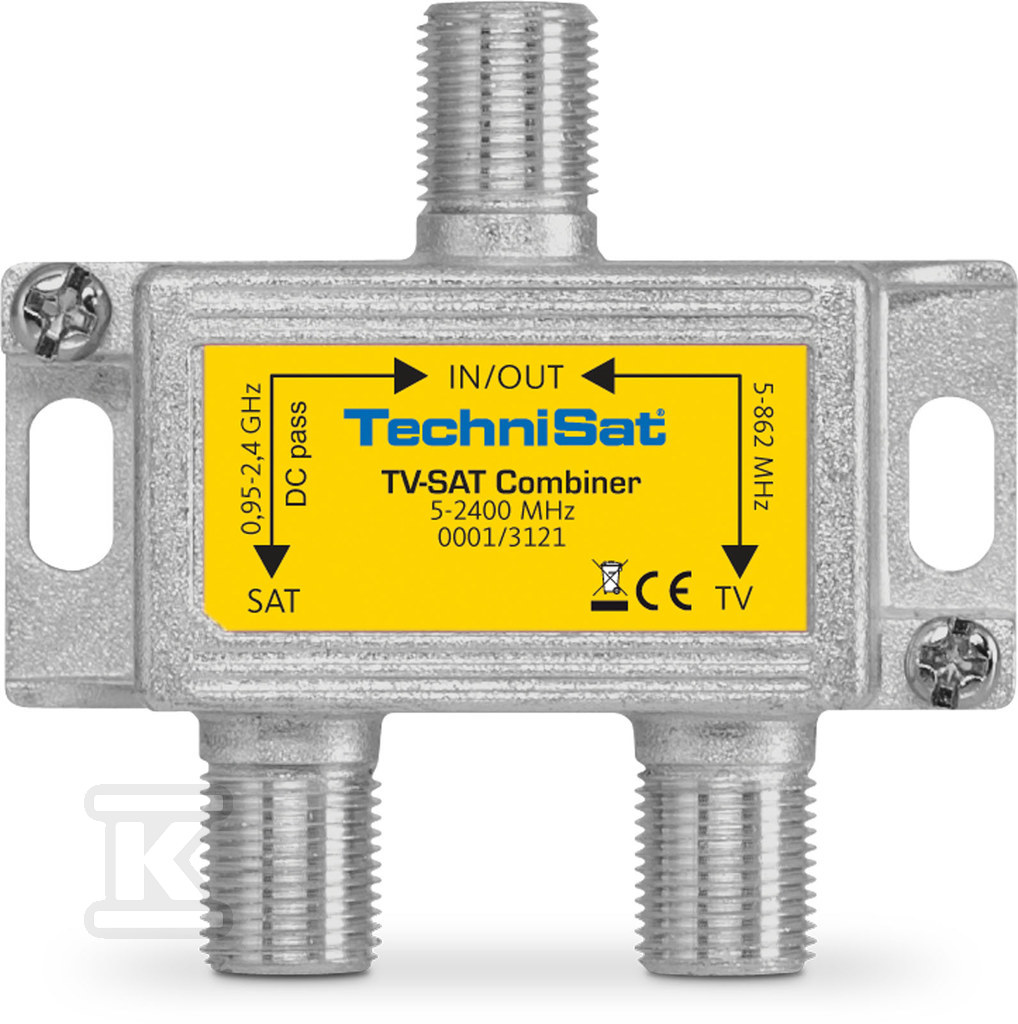

Rozdzielacz TECHNIPRO (sumator sygnału naziemnego oraz SAT) 0001/3121

Łączenie sygnału naziemnego i satelitarnego w jednym przewodzie koaksialnym

Urządzenie pozwala połączyć sygnał satelitarny 950 - 2150 MHz z sygnałami naziemnymi 5 - 862 MHz i dalej prowadzić je jednym przewodem. Połączenie obu pasm w jednym torze upraszcza okablowanie w mieszkaniu, domu jednorodzinnym lub w małych instalacjach zbiorczych, gdzie ograniczenie liczby kabli ma znaczenie praktyczne dla instalatora i komfortu użytkownika.

Konstrukcja 2 wejścia / 1 wyjście z gniazdami typu F i impedancją 75 ? jest przeznaczona do pracy w standardowych instalacjach antenowych. Kolor srebrny/żółty i masa 200 g ułatwiają identyfikację i montaż w rozdzielnicy lub na ścianie.

Budowa i parametry transmisyjne

Sumator pracuje w szerokim zakresie częstotliwości 5 ... 2400 MHz. Tłumienie przelotowe wynosi 1,5 dB zarówno w paśmie naziemnym 5 - 862 MHz, jak i w podzakresach satelitarnych 950 - 1750 MHz oraz 1750 - 2150 MHz, co oznacza niewielką stratę sygnału na połączeniu.

Separacja między torami utrzymuje się na poziomie 25 dB w całym zakresie 5 - 862 MHz i 950 - 2150 MHz, ograniczając wzajemne oddziaływanie sygnałów. Tłumienność odbicia to 11 dB w tych samych pasmach, a współczynnik ekranowania ? 75 dB wg EN 50083-2 Klasa A zapewnia dobrą odporność na zakłócenia zewnętrzne.

Przelot napięcia i praca w systemach TechniRouter

Ścieżka SAT posiada przelot napięcia DC 30 V / 1 A, natomiast tor naziemny jest bez przelotu. Dzięki temu zasilanie konwertera satelitarnego może być prowadzone przez ten sam kabel, który przenosi sygnał połączony. Rozwiązanie jest kompatybilne z instalacjami TechniRouter i nadaje się do pracy w układach, gdzie wymagany jest zasilany tor satelitarny.

Urządzenie jest również odwracalne w działaniu, co zwiększa elastyczność przy projektowaniu połączeń w polu.

Zastosowanie w instalacji i dystrybucji

Połączenie sygnałów w jednym punkcie pozwala na dalszą dystrybucję za pomocą pojedynczego przewodu koaksialnego do gniazda abonenckiego. Instalator zyskuje mniej punktów połączeń i prostszy schemat okablowania, a użytkownik otrzymuje dostęp do telewizji naziemnej i satelitarnej z jednego przyłącza.
