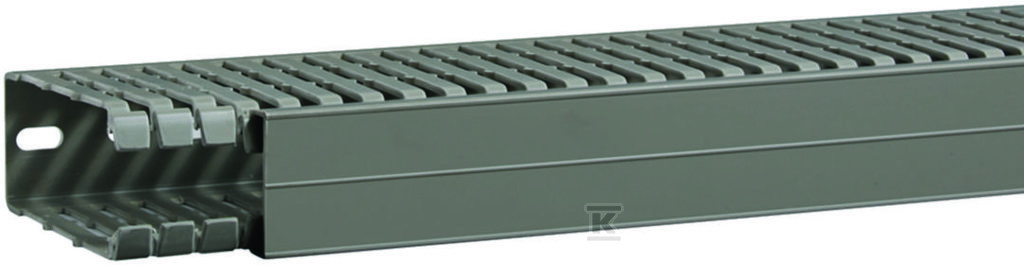

Kanał grzebieniowy 100x40 szary BA7A100040

Linearne prowadzenie i separacja przewodów w instalacjach niskiego napięcia

Kanał grzebieniowy z serii tehalit.BA7 przeznaczony jest do uporządkowanego prowadzenia i separacji przewodów w rozdzielnicach, szafach sterowniczych oraz trasach kablowych w obiektach przemysłowych i budynkach użyteczności publicznej. Sztywna, liniowa konstrukcja z pokrywą pozwala na szybkie ułożenie kabli z zachowaniem podziału na strefy, a rowkowane ścianki boczne ułatwiają wprowadzanie przewodów wzdłuż całej długości.

Konstrukcja i materiały

Wykonany z polichlorku winylu PVC w kolorze szarym RAL 7030. Wymiary profilu to wysokość 100 mm, szerokość 40 mm przy długości 2000 mm. Ściany boczne są rowkowane z wyciętymi szczelinami o szerokości 6 mm i rozstawie 6,5 mm, co umożliwia elastyczne wprowadzanie przewodów bez dodatkowych narzędzi. Przekrój użyteczny wynosi 3328 mm2. Kanał dostarczany jest z pokrywą. Model nie jest elastyczny i nie ma właściwości bezhalogenowych.

Zastosowanie i montaż

Rozwiązanie sprawdza się tam, gdzie potrzebne jest trwałe, widoczne prowadzenie instalacji niskiego napięcia. Montaż odbywa się przez perforowanie dna, co pozwala na przykręcenie profilu do podłoża lub szyny montażowej. Sztywna budowa utrzymuje kształt po zamontowaniu, a pokrywa zamyka ułożone przewody, ułatwiając późniejsze przeglądy. Dzięki długości 2000 mm nadaje się do ciągłych tras kablowych z minimalną liczbą połączeń.

Parametry użytkowe i bezpieczeństwo

Materiał PVC zapewnia odporność mechaniczną w typowych warunkach rozdzielnicowych. Kanał jest samogasnący, co ogranicza rozprzestrzenianie się płomienia w przypadku przegrzania. Kolor jasnoszary RAL 7030 jest standardowy dla instalacji przemysłowych i dobrze współgra z typowym wyposażeniem szaf. Brak deklarowanej elastyczności oznacza stabilne prowadzenie przewodów bez odkształceń pod obciążeniem własnym kabli.
