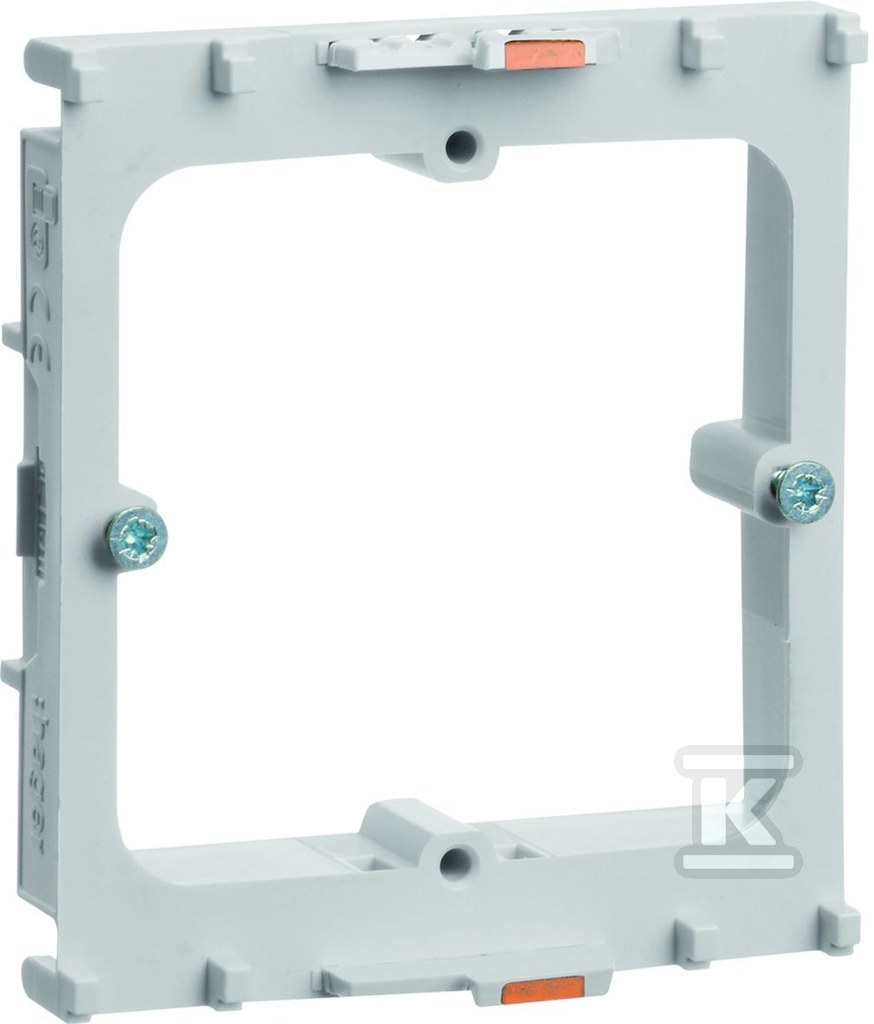

Tehalit.WA Puszka inst. montaż kraw ramki tehalit do gn teleinf/anten PA bezhal GLT1511

Montażowy pierścień adaptacyjny do kanałów brüstungskanal

Przeznaczony do frontowego mocowania gniazd teleinformatycznych i antenowych w kanałach przypodłogowych rodziny tehalit BR - GLT1511 umożliwia instalację jednego modułu w standardzie 60 mm. Konstrukcja otwarta z trzpieniem nośnym pozwala na szybki i stabilny montaż urządzeń w ramce modularnej, zarówno w orientacji pionowej, jak i poziomej.

Dwie śruby mocujące z gwintem szybkomontującym przyspieszają pracę - wystarczy przykręcić moduł bez dodatkowych narzędzi. Mechaniczne ryglowanie zapewnia trwałe połączenie, ale umożliwia też łatwe przesunięcie puszki w razie potrzeby korekty aranżacji wnętrza.

Obudowa wykonana z poliamidu (PA) ma wymiary około 71 × 64 × 16 mm - kompaktowa konstrukcja nie zabiera dużo miejsca w kanale. Kolor jasnoszary RAL 7035 dobrze komponuje się z typowymi kanałami instalacyjnymi. Materiał jest halogenoodporny, co ogranicza emisję toksycznych gazów podczas pożaru - istotna cecha w budynkach użyteczności publicznej. Produkt jest zgodny z dyrektywą RoHS i posiada oznakowanie CE.

Kompatybilność i zastosowanie

GLT1511 współpracuje z kanałami brüstungskanal wykonanymi z tworzywa (BR), halogenfree (BRH), aluminium (BRA) oraz blachy stalowej (BRS) - zarówno serii z górną częścią 80 mm, jak i szerszych 120 mm. Przeznaczony jest do ramki czołowej tehalit Rahmenblende modular oraz centralnej płyty o wymiarach 55 × 55 mm.

W tym samym systemie montuje się gniazda danych RJ45 Cat.6A w standardzie Keystone, moduły multimedialne HDMI/VGA/DisplayPort czy złącza XLR/speakON/powerCON - wystarczy dobrać odpowiednią płytę nośną GMDM.. lub ramkę GSETMM... Dla instalacji telefonicznych i TAE producent przewiduje dedykowane osprzęty.

Dokumentacja środowiskowa PEP (Product Environmental Profile) dostępna jest u producenta.

Przy projektowaniu instalacji należy pamiętać o zachowaniu minimalnych odstępów między przewodami energetycznymi a kablami danych zgodnie z normą DIN EN 50174-2 - dla kabli Cat.6A nieekranowanych przy max. 3 obwodach AC wymagane jest minimum 20 mm separation.
