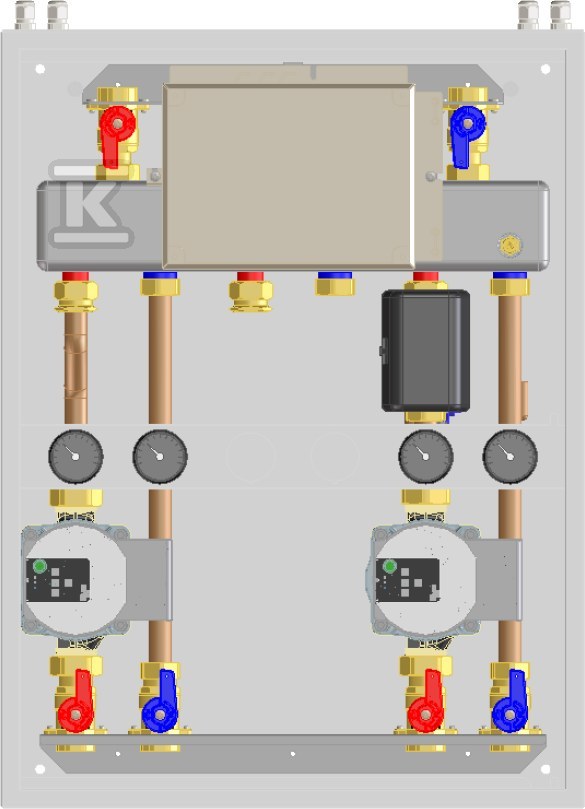

Moduł wielostrefowy do systemów grzewczych SIM WP 2Z typ 1LTE.1HT.YP T9832000000

Kompaktowy moduł do sterowania dwoma lub trzema obiegami grzewczymi

Kompaktowe rozwiązanie do rozdzielenia instalacji na strefę niskotemperaturową, np. ogrzewanie podłogowe, oraz strefę wysokotemperaturową, np. ogrzewanie grzejnikowe, z możliwością dołączenia opcjonalnie trzeciego obiegu za pośrednictwem zestawu przyłączeniowego. Podmieszanie w strefie niskotemperaturowej realizowane jest przez elektryczny zawór mieszający, co pozwala utrzymać wymaganą temperaturę zasilania bez ingerencji w pracę kotła. Moduł współpracuje ze wszystkimi kotłami TERMET S.A. do mocy 35 kW, zarówno kondensacyjnymi, jak i standardowymi, i przejmuje sterowanie obiegami po stronie instalacji.

Budowa i wyposażenie fabryczne

Podzespoły są fabrycznie spasowane, co skraca czas montażu i ogranicza ryzyko błędów hydraulicznych. W skład zestawu wchodzi sprzęgło hydrauliczne przystosowane do pracy z trzema obiegami grzewczymi, elektryczny zawór mieszający, armatura oraz sterownik umożliwiający współpracę z kotłem.

W podstawowym wyposażeniu znajdują się:

• sprzęgło hydrauliczne dla 3 obiegów grzewczych
• elektryczny zawór mieszający do strefy niskotemperaturowej
• 2 energooszczędne pompy obiegowe o maksymalnej wysokości podnoszenia 7 m
• sterownik do współpracy z kotłem
• 6 zaworów 3/4 cala
• automatyczny odpowietrznik

Pompy są typu energooszczędnego, a układ zawiera automatyczny odpowietrznik, co ułatwia odpowietrzanie instalacji po uruchomieniu.

Zastosowanie i współpraca z kotłami

Moduł pozwala na niezależne prowadzenie dwóch obiegów o różnej temperaturze pracy z jednego źródła ciepła. Strefa niskotemperaturowa może obsługiwać ogrzewanie podłogowe, strefa wysokotemperaturowa ogrzewanie grzejnikowe, a po dołączeniu zestawu przyłączeniowego możliwe jest uruchomienie kolejnej strefy wysoko- lub niskotemperaturowej.

Sterownik wbudowany w moduł komunikuje się z kotłem TERMET S.A., odbiera sygnały o zapotrzebowaniu na ciepło i steruje pracą zaworu mieszającego oraz pomp obiegowych. Dzięki temu kocioł pracuje w optymalnym zakresie, a instalator otrzymuje gotowy węzeł rozdzielczy bez konieczności ręcznego doboru i łączenia poszczególnych elementów.

Parametry pracy i montaż

Urządzenie pracuje przy maksymalnym ciśnieniu wody 6 bar i maksymalnej temperaturze pracy centralnego ogrzewania 95 °C. Przyłącze wody grzewczej to G 3/4 cala. Wymiary gabarytowe wynoszą wysokość 600 mm, szerokość 450 mm, głębokość 185 mm, co pozwala na montaż w ograniczonej przestrzeni kotłowni lub rozdzielni.

Wysokość podnoszenia pompy przy przepływie 0 wynosi ok. 0,7 bar. Kompaktowa budowa i fabryczne połączenia hydrauliczne upraszczają instalację, a czytelny układ armatury ułatwia serwis i diagnostykę w trakcie eksploatacji.
