Moduł wielostrefowy do systemów grzewczych SIM WP 2Z typ 1LTT.1HT.YP T9831000000

Kompaktowy moduł wielostrefowy do kotłów Termet do 35 kW

Moduł SIM WP 2Z typ 1LTT.1HT.YP pozwala na podłączenie dwóch lub trzech niezależnych obiegów grzewczych w jednej obudowie. Przewidziano strefę niskotemperaturową do ogrzewania podłogowego z podmieszaniem oraz strefę wysokotemperaturową do ogrzewania grzejnikowego. Opcjonalnie, za pośrednictwem zestawu przyłączeniowego, można dołączyć kolejną strefę wysoko- lub niskotemperaturową. Urządzenie współpracuje ze wszystkimi kotłami firmy Termet S.A. o mocy do 35 kW, zarówno kondensacyjnymi, jak i standardowymi.

Fabrycznie zmontowane podzespoły i sterowanie obiegami

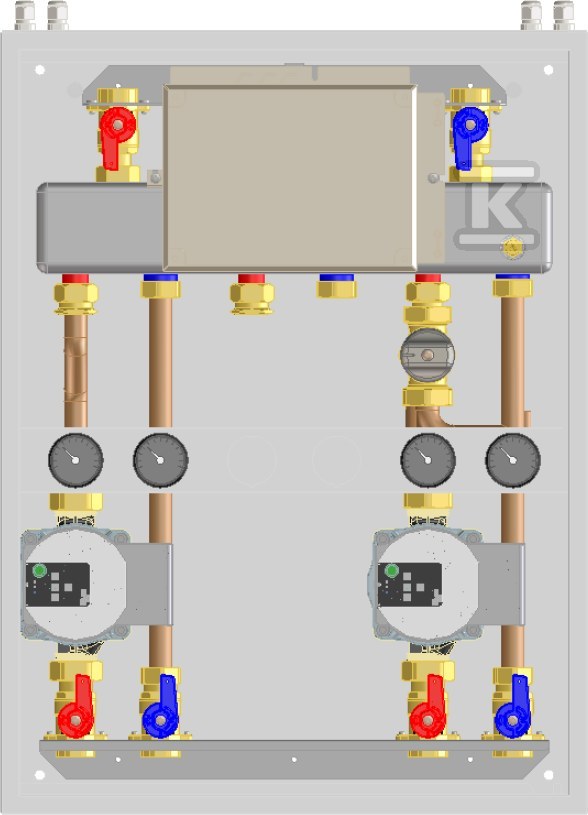

Zestaw dostarczany jest jako komplet fabrycznie spasowany, co skraca czas montażu na budowie. W skład wyposażenia podstawowego wchodzi:

• sprzęgło hydrauliczne dla trzech obiegów grzewczych,
• termostatyczny zawór mieszający do strefy niskotemperaturowej,
• 2 energooszczędne pompy obiegowe,
• sterownik obiegów grzewczych umożliwiający współpracę z kotłem,
• 6 zaworów 3/4 cala,
• automatyczny odpowietrznik.

Podmieszanie w obiegu niskotemperaturowym realizowane jest przez termostatyczny zawór mieszający, który utrzymuje zadaną temperaturę zasilania bez udziału dodatkowej regulacji elektronicznej. Sterownik koordynuje pracę pomp i zapewnia prawidłową współpracę z kotłem Termet.

Zastosowanie w strefach niskiej i wysokiej temperatury

Moduł przeznaczony jest do instalacji z ogrzewaniem podłogowym i grzejnikowym pracujących równolegle. Sprzęgło hydrauliczne oddziela hydraulicznie obieg kotłowy od obiegów grzewczych, co ogranicza wzajemne oddziaływania i stabilizuje pracę kotła. Dzięki temu możliwe jest jednoczesne utrzymanie niższej temperatury zasilania dla podłogi i wyższej dla grzejników bez konieczności ręcznej regulacji.

Połączenie z kotłem Termet odbywa się standardowym przyłączem, a sterownik zapewnia sygnalizację i sterowanie pracą obiegów.

Warunki pracy i montaż

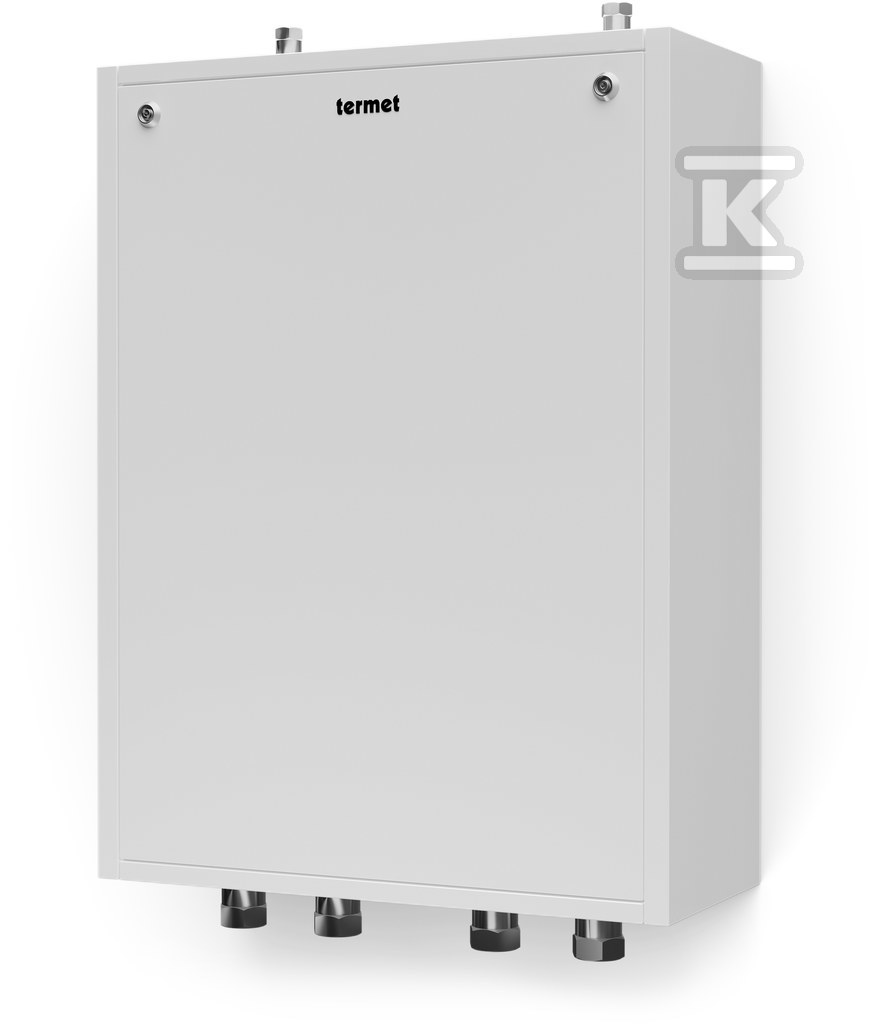

Urządzenie ma wymiary gabarytowe 600 mm wysokości, 450 mm szerokości i 185 mm głębokości. Przyłącze wody grzewczej to G3/4 cala. Maksymalne ciśnienie wody wynosi 6 bar, a maksymalna temperatura pracy centralnego ogrzewania to 95 °C.

Pompy obiegowe zapewniają wysokość podnoszenia do ok. 7 m, a przy przepływie zerowym wysokość podnoszenia wynosi ok. 0,7 bar. Kompaktowe rozmiary ułatwiają integrację z istniejącą kotłownią.
