Moduł wielostrefowy do systemów grzewczych SIM WP 2Z typ 2LTE.1HT.YP T9833000000

Kompaktowe sterowanie dwoma lub trzema obiegami grzewczymi

Moduł wielostrefowy SIM WP 2Z typ 2LTE.1HT.YP pozwala na niezależne prowadzenie dwóch stref niskotemperaturowych, typowo ogrzewania podłogowego, z możliwością dołączenia opcjonalnie trzeciej strefy nisko- lub wysokotemperaturowej przez zestaw przyłączeniowy. Rozwiązanie jest projektowane do współpracy ze wszystkimi kotłami firmy TERMET S.A. do mocy 35 kW, zarówno kondensacyjnymi jak i standardowymi, co upraszcza integrację w istniejących instalacjach.

Podmieszanie w strefach niskotemperaturowych realizowane jest przez elektryczne zawory mieszające, co daje precyzyjną regulację temperatury zasilania bez konieczności dodatkowych regulatorów zewnętrznych. Całość pracuje w oparciu o fabrycznie spasowane podzespoły, co skraca czas montażu i ogranicza ryzyko błędów hydraulicznych na etapie uruchomienia.

Hydraulika i sterowanie

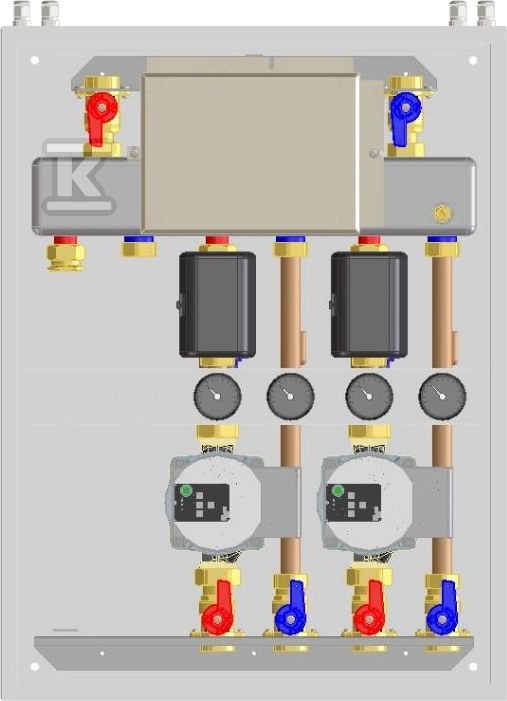

W skład zestawu wchodzi sprzęgło hydrauliczne dla 3 obiegów grzewczych, dwa elektryczne zawory mieszające oraz sterownik umożliwiający współpracę z kotłem. Do obiegu dołączone są dwie energooszczędne pompy obiegowe o maksymalnej wysokości podnoszenia 7 m, a układ wyposażono w automatyczny odpowietrznik. Armatura podstawowa obejmuje 6 zaworów 3/4''.

Sterownik koordynuje pracę pomp i zaworów mieszających, utrzymując zadaną temperaturę w poszczególnych strefach. Elektryczne zawory mieszające pozwalają na płynne dławienie i mieszanie czynnika, co jest szczególnie istotne przy ogrzewaniu podłogowym, gdzie wymagana jest stabilna, niska temperatura zasilania.

Budowa i warunki pracy

Obudowa ma wymiary gabarytowe wysokość 600 mm, szerokość 450 mm, głębokość 185 mm, co pozwala na montaż w ograniczonej przestrzeni kotłowni. Przyłącze wody grzewczej to G3/4 cala.

Urządzenie pracuje do maksymalnego ciśnienia wody 6 bar i maksymalnej temperatury pracy c.o. 95 °C. Wysokość podnoszenia pompy przy przepływie 0 wynosi ok. 0,7 bar. Kompaktowa forma i estetyczny wygląd sprawiają, że moduł dobrze prezentuje się w pomieszczeniu technicznym, a jednocześnie ułatwia dostęp do armatury serwisowej.

Zastosowanie i montaż

Moduł przeznaczony jest do instalacji z dwoma obiegami niskotemperaturowymi, np. dwoma pętlami podłogowymi, oraz opcjonalnie z dodatkową strefą grzejnikową.

Instalator otrzymuje gotowy węzeł, który wymaga jedynie podłączenia do kotła i rozdzielenia obiegów. Współpraca z kotłami TERMET do 35 kW eliminuje potrzebę dodatkowych interfejsów komunikacyjnych w standardowych realizacjach.
