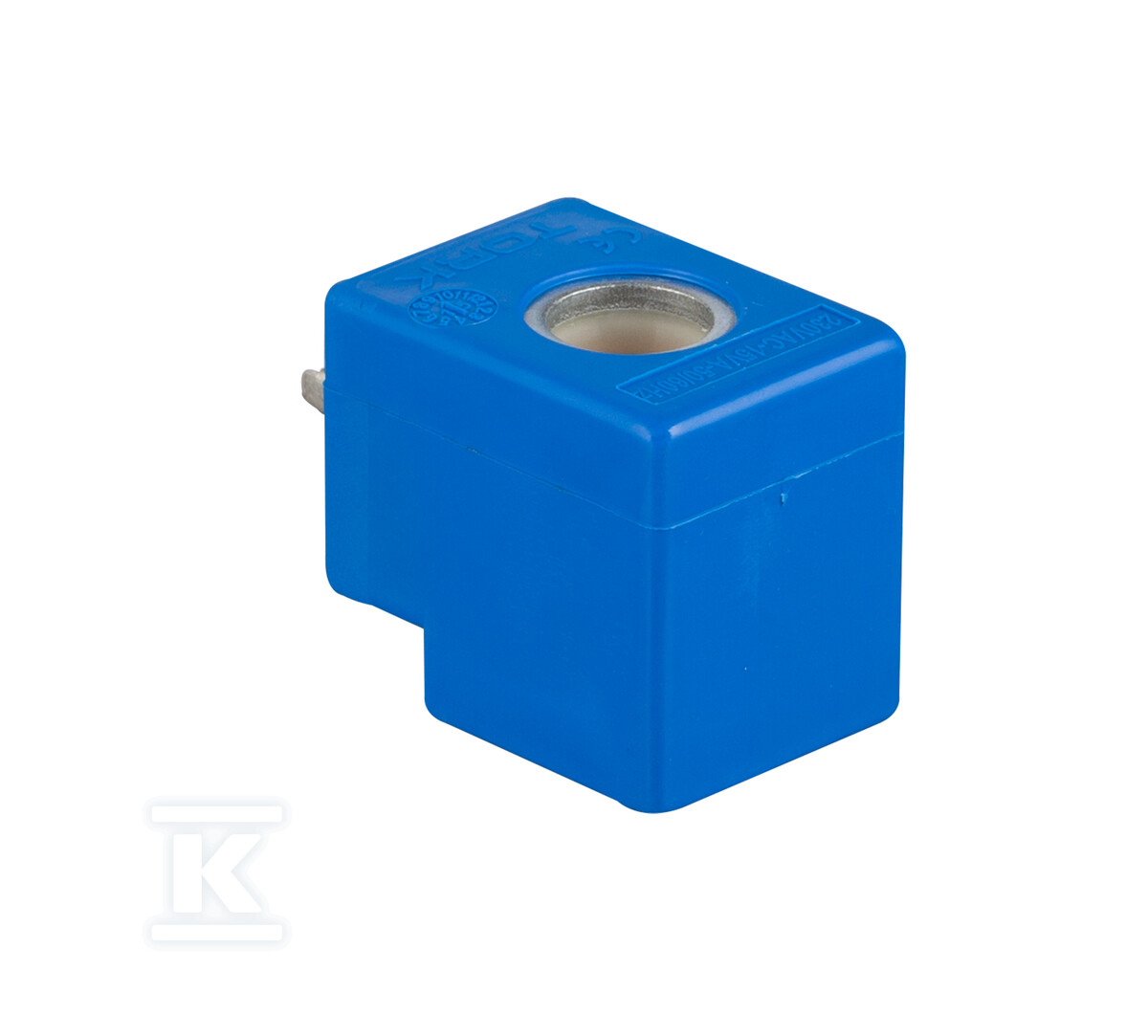

Cewka zaworu elektromagnetycznego C40 24VAC IP65 C40024VAC15VA

Cewka solenoidowa 24 V AC do zaworów elektromagnetycznych Tork serii C40 z ochroną IP65

Cewka typu C40 24 V AC 15 VA przeznaczona jest do napędu elektromagnetycznych zaworów ogólnego przeznaczenia Tork, w tym serii S1010, S1020 i S1021. Pracuje w trybie ciągłym ED 100 % i zapewnia stabilne załączanie przy zasilaniu 24 V AC w sieci 50 Hz, z możliwością pracy w 60 Hz. Złącze zgodne z DIN 43650, ISO 4400 / EN 175301-803 Form A, trzybiegunowe, umożliwia szybki montaż na standardowym gnieździe C80. Wersja z klasą szczelności według ISO 60529 chroni uzwojenie przed pyłem i zachlapaniami, a dostępna jest wersja IP68.

Budowa i materiały

Uzwojenie wykonano z izolacją klasy H do 180 °C według IEC 85, z impregnacją z włókna szklanego poliestrowego. Dzięki temu cewka zachowuje parametry w podwyższonej temperaturze pracy, a deklarowana temperatura otoczenia wynosi od -10 °C do +60 °C. Obudowa cewki z tworzywa przemysłowego samogasnącego ogranicza ryzyko uszkodzeń mechanicznych, a masa ok. 0,14 kg ułatwia montaż. Standardowe uszczelnienie NBR pracuje w zakresie -10 °C … +80 °C, dostępne są uszczelnienia EPDM -10 °C … +130 °C, Viton -10 °C … +160 °C oraz PTFE -10 °C … +160 °C. Połączenie elektryczne realizowane jest przez wtyk DIN 46340 trzybiegunowy, zgodny z DIN 43650.

Parametry elektryczne i praca ciągła

Napięcie znamionowe to 24 V AC przy poborze 15 VA. Tolerancja napięcia AC wynosi -15 % … +10 %, co pozwala na pracę w sieciach o zmiennym napięciu bez utraty pewności załączania. Częstotliwość znamionowa 50 Hz, dopuszczalna praca w 60 Hz. Cewka przeznaczona jest do pracy ciągłej, ED 100 %, z czasem reakcji typowym dla serii C40: otwarcie ok. 400 ms … 1600 ms, zamknięcie ok. 1000 ms … 2000 ms. W stanie gorącym powierzchnia cewki osiąga temperaturę roboczą charakterystyczną dla klasy H, co jest zgodne z konstrukcją do pracy bez przerw. Zgodnie z zaleceniami producenta cewki nie wolno zasilać na sucho, bez zamontowanego zaworu, a uziemienie cewki jest obowiązkowe ze względów bezpieczeństwa.

Zastosowanie i montaż

Cewka C40 24 V AC współpracuje z zaworami elektromagnetycznymi Tork serii S1010 i pokrewnymi, gdzie wymagana jest niezawodna praca w warunkach przemysłowych z zachowaniem szczelności. Montaż odbywa się poprzez standardowe gniazdo C80, a w aplikacjach DC zalecane jest gniazdo C82 z oszczędzaniem energii PWM. Dzięki klasie izolacji H rozwiązanie sprawdza się w instalacjach automatyki, hydrauliki i pneumatyki, gdzie wymagana jest ciągła praca przy umiarkowanych temperaturach otoczenia i narażeniu na zapylenie.
